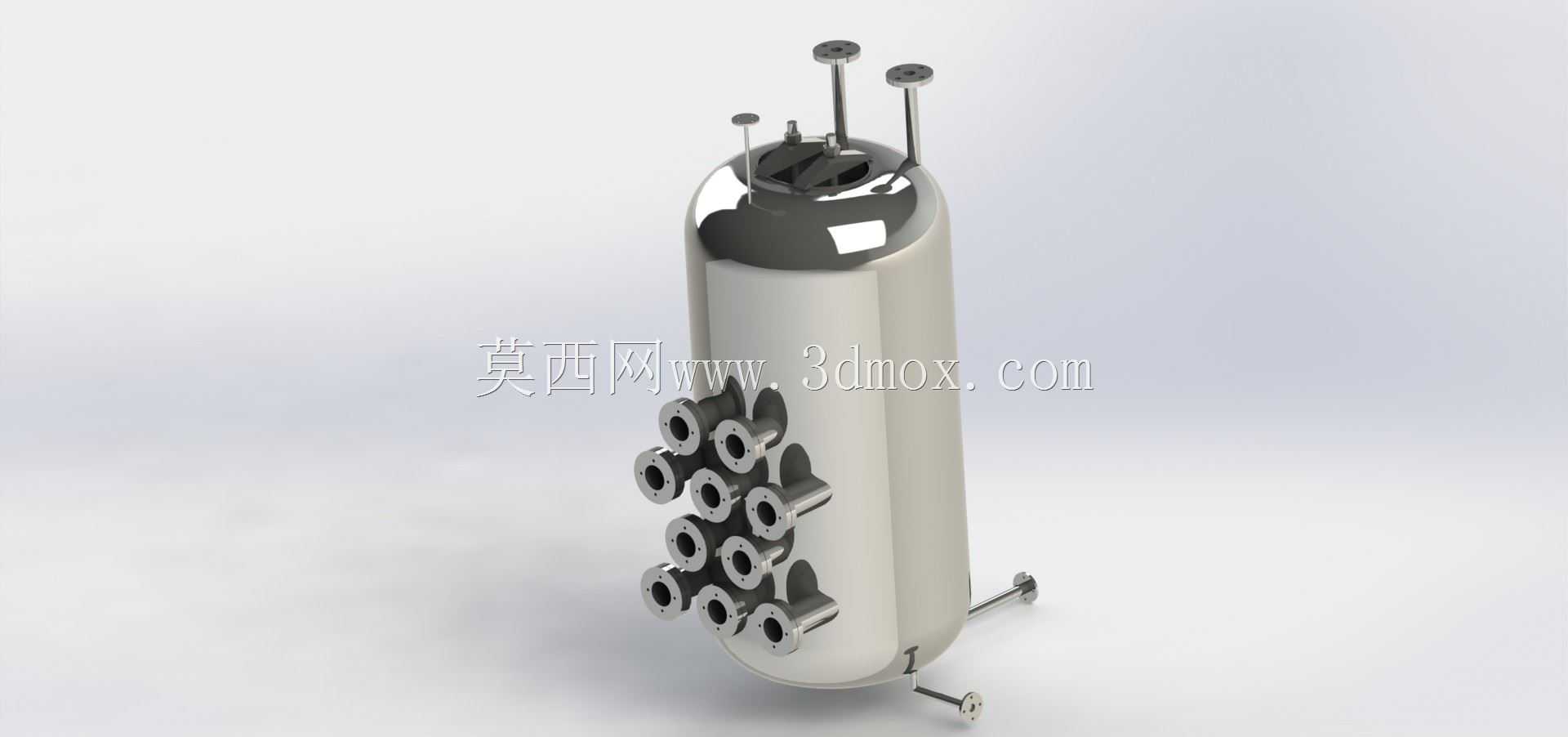

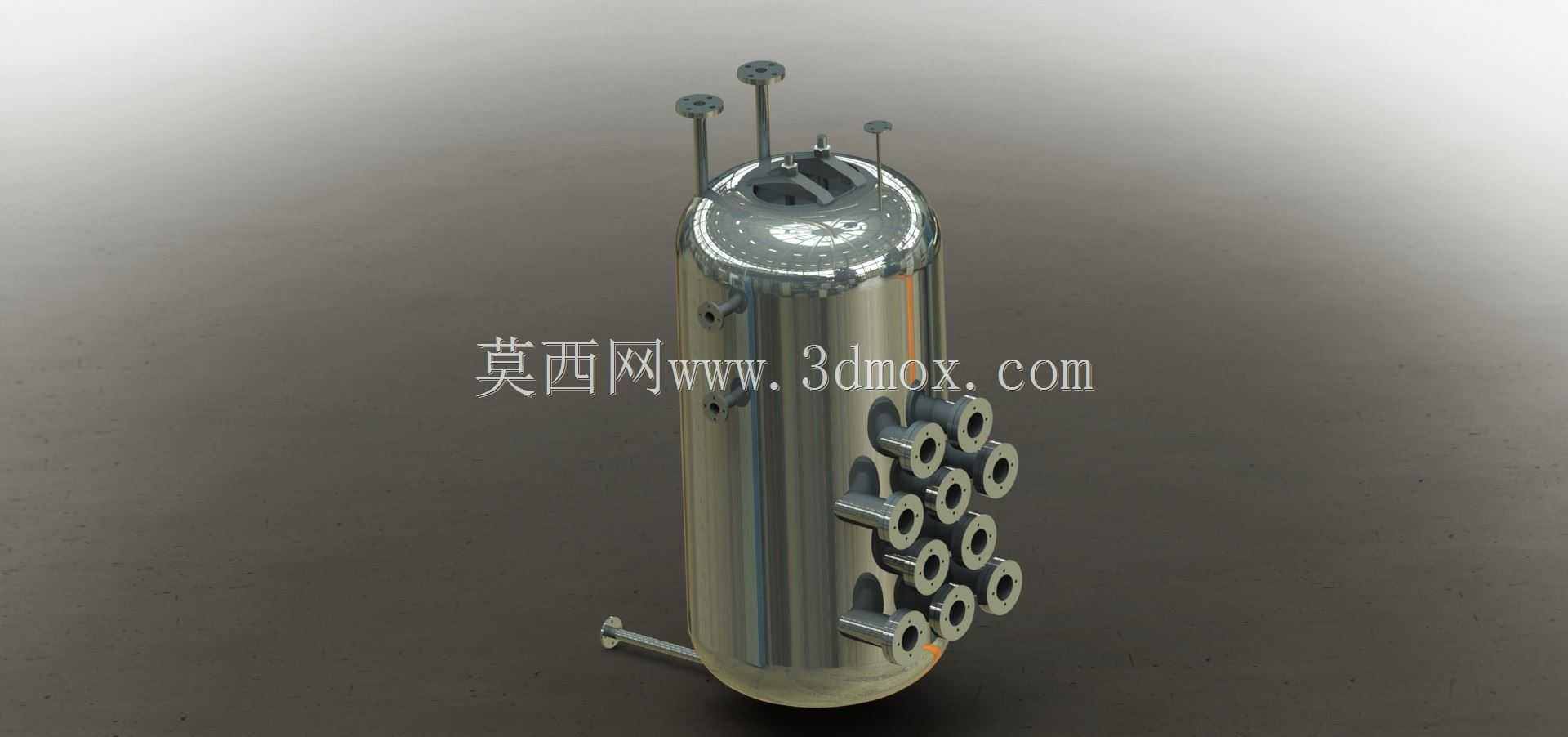

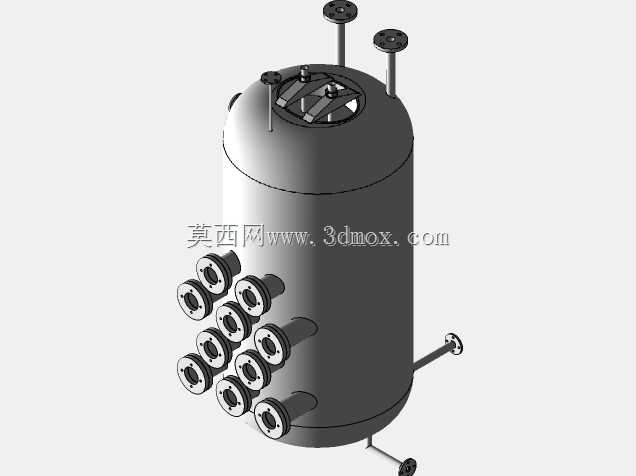

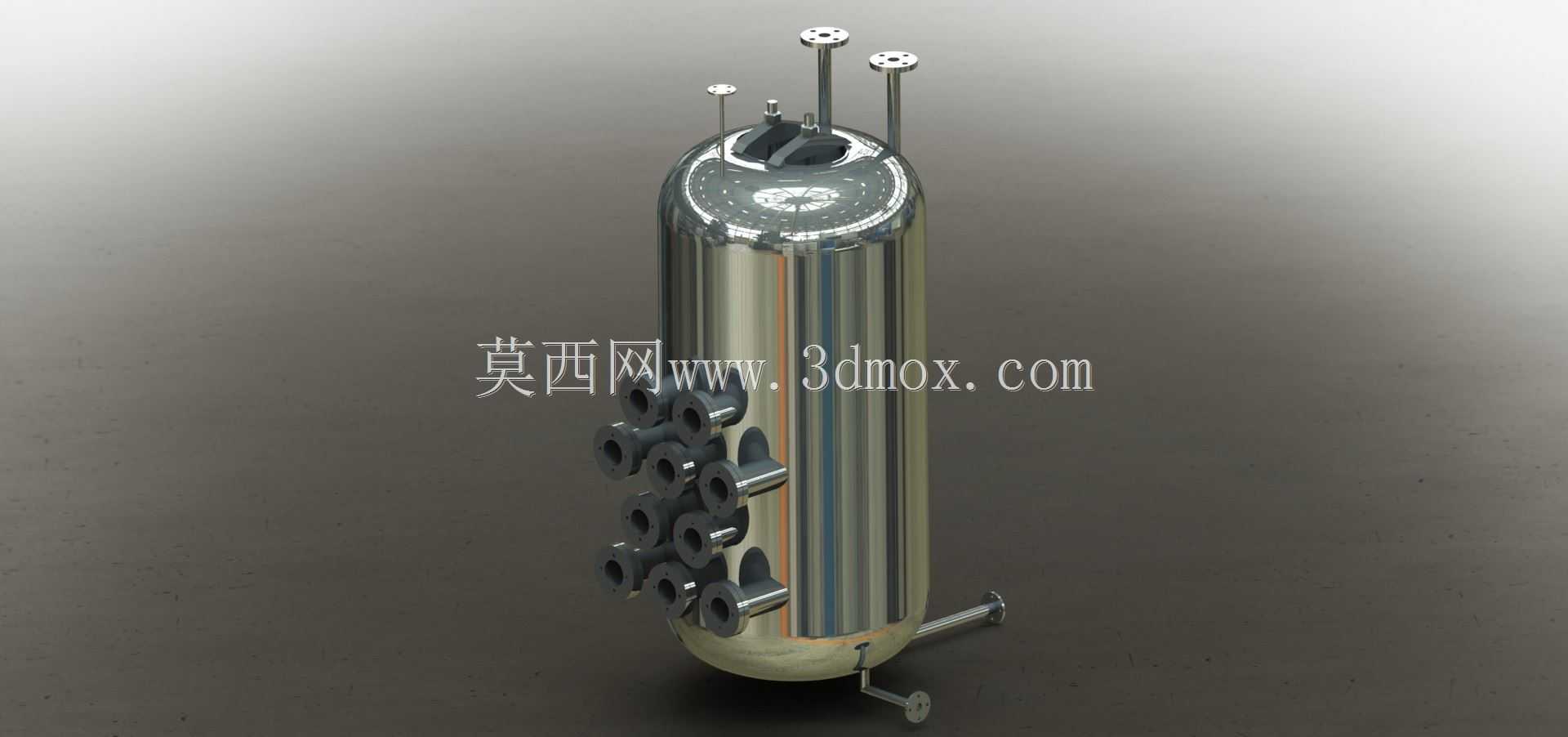

这款立式电加热承压锅炉的三维结构,完全围绕工业现场的紧凑安装需求搭建,整体采用立式圆柱罐体布局,在有限的占地空间内最大化拓展内部换热容积,适配厂房边角、设备夹层这类横向空间局促但竖向空间充足的安装场景,常见于小型化工生产线的工艺介质加热、食品加工车间的洁净蒸汽供给、商用建筑的分布式采暖配套,也可作为中小型换热站的核心热源单元使用。从结构设计逻辑来看,罐体顶部集中布置了多组不同规格的接管,分别对应电加热元件安装口、安全阀接口、压力检测取源口、排气口以及介质出口,所有顶部接管的排布都预留了足够的安装操作空间,避免后期接线、阀门拆装、仪表校准的时候出现工具干涉的问题,每一处接管的伸出长度、法兰盘尺寸都匹配常规工业管路的安装标准,
不需要现场额外做变径调整就能直接对接外围管线。罐体侧面成排布置的多组接口为介质循环入口与排污支路接口,接口采用错层排布的方式,不同高度的接口对应罐体内部不同的液位区间,既可以满足多回路同时供能的需求,也能在设备检修的时候通过不同高度的接口彻底排净罐内残留介质,避免积液长期留存造成内壁腐蚀。罐体底部设置了三点式支撑脚,支撑脚的安装孔位尺寸经过匹配计算,能够适配常规10号槽钢焊接的设备安装基座,安装时只需要将支撑脚与基座预埋钢板做焊接固定或者螺栓锁紧即可,不需要额外制作复杂的安装支架,支撑脚的高度预留了底部排污管路的安装空间,同时也能让罐体底部离开地面,避免地面积水长期浸泡罐体下封头造成锈蚀。
罐体的壁厚设计完全参照承压设备的强度计算标准,根据额定工作压力下的环向应力、纵向应力分布做了等强度优化,在保证承压安全的前提下尽可能降低罐体自重,减少安装时的基座承重负担。内部电加热元件采用插入式结构设计,从顶部接口直接伸入罐体内部的介质区域,加热段的长度经过匹配计算,完全浸没在正常工作液位以下,避免出现干烧的问题,同时加热元件在罐内的排布做了流场优化,不会阻挡介质在罐内的自然循环路径,保证加热过程中罐内温度场均匀,不会出现局部过热的情况。罐体外部的所有接管法兰都采用标准凸面法兰结构,密封面的粗糙度、螺栓孔分布都匹配通用工业管路标准,现场安装时可以直接选配标准紧固件与密封垫片,不需要单独定制非标连接件。从安装边界来看,
设备整体的最大外径控制在常规工业设备运输的宽度限制以内,不需要拆解就能通过标准厂房门、普通货运电梯完成转运,竖向总高度也适配常规厂房的层高要求,顶部预留的操作空间只需要满足加热元件抽出检修的尺寸即可,不需要额外预留过大的上部空间。在实际使用场景中,这款设备可以直接对接厂区的软化水系统或者工艺介质循环管路,通过顶部的压力、温度检测接口外接传感元件,就能接入现有设备的自控系统,实现加热功率的自动调节、超压超温的联锁保护,不需要额外加装复杂的转接组件。罐体侧面的接口排布也考虑了保温层安装的需求,所有接管的伸出长度都预留了50mm以上的保温层安装余量,后期包裹岩棉或者硅酸铝保温层的时候,不会出现接口被保温层覆盖、影响阀门操作的问题。底部的排污口设置在罐体下封头的最低位置,配合侧面不同高度的排污接口,可以在设备定期维护的时候彻底排净罐内的水垢、沉积杂质,延长设备的整体使用寿命。整个三维建模过程中,所有的结构倒角、焊缝预留位置、接管相贯线都做了精准还原,完全可以直接用于后续的工程出图、安装模拟、管路碰撞检查,结构设计人员可以直接基于这个模型调整接口位置、罐体尺寸来适配不同的项目参数需求,设备选型人员也可以通过这个模型直观核对安装空间、接口匹配度,提前预判现场安装可能出现的干涉问题。
