工业用双面网格塑料托盘结构设计

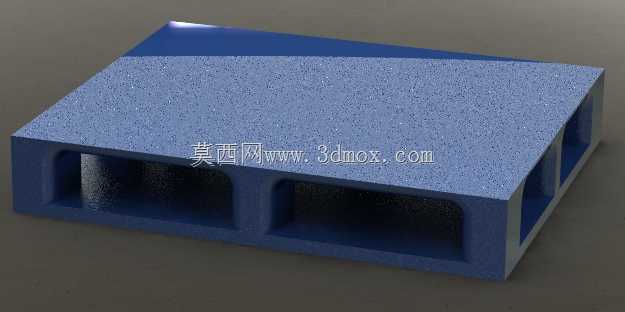

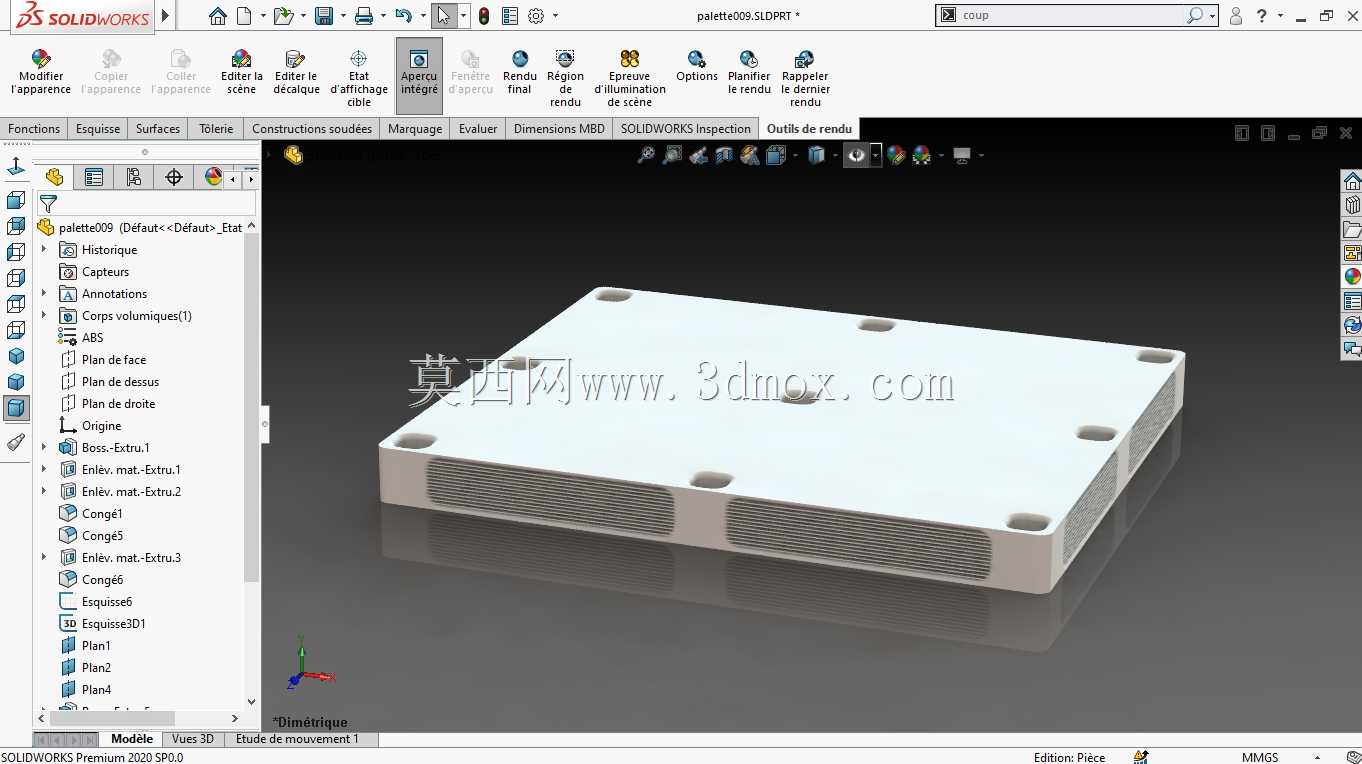

　　在仓储物流、生产车间物料周转、港口货物堆码等场景中，塑料托盘是替代传统木托盘、钢托盘的核心承载器具，这款双面网格结构的塑料托盘，针对重载堆码、叉车双向作业的需求做了针对性的结构优化，日常可适配手动液压叉车、电动平衡重叉车的叉取作业，双面承载的结构设计让其既可以在地面作为垫仓板使用，也能在货架上作为承载单元放置，同时支持多层堆码作业，上层托盘的底部支撑筋可以精准嵌入下层托盘的顶面网格凹槽，避免堆码过程中出现滑移、偏载的问题。从结构设计逻辑来看，这款托盘采用高密度聚乙烯一体注塑成型的工艺路线，整体为长方体结构，顶面采用细密的网格纹理设计，一方面可以减少原材料用量降低自重，另一方面网格的凹凸纹理可以增加托盘与货物包装之间的摩擦力，

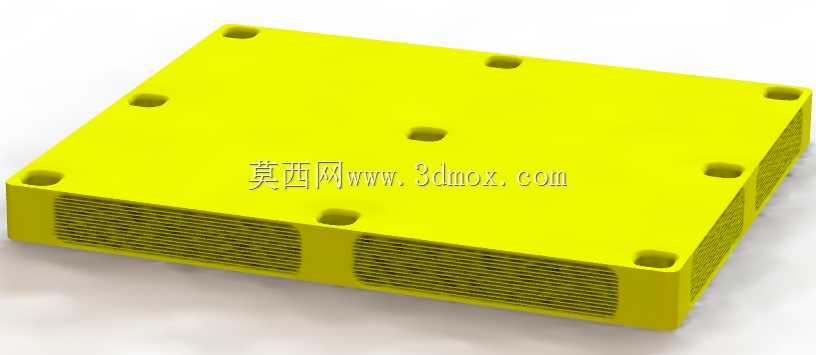

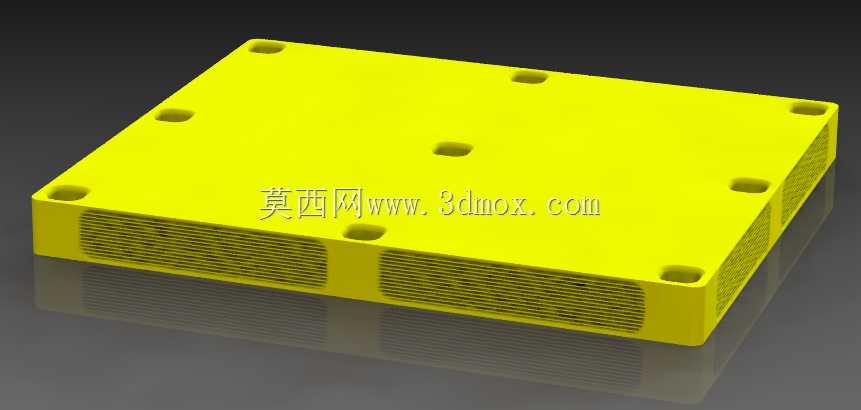

　　避免运输周转过程中货物出现滑动移位，同时网格结构在潮湿环境下可以快速沥水，不会出现积水积灰的问题，适合冷链仓储、生鲜周转这类有排水需求的场景。托盘的支撑结构采用九脚式的中空加强筋设计，三个纵向的通槽分别对应叉车的叉齿进入方向，双向进叉的结构让作业人员不需要调整托盘朝向就可以完成叉取，提升车间和仓库的周转效率，支撑脚的内部做了十字交叉的加强筋排布，在不增加壁厚的前提下大幅提升支撑位置的抗压强度，避免重载情况下支撑脚出现开裂、变形的问题，支撑脚的底部做了小面积的平面加厚处理，减少托盘放置时对地面的压强，同时避免长期使用后支撑脚边缘出现磨损起毛的问题。设计过程中重点考量了安装与作业的边界尺寸，托盘的叉齿入口做了圆弧导角处理，

　　导角半径控制在15mm左右，既可以避免叉齿进入时剐蹭托盘内壁，也能引导叉齿快速对准入口，减少作业时的对位时间，叉槽的内部净高度预留了足够的安全间隙，适配常规厚度的叉车叉齿，不会出现叉齿卡滞的问题。托盘的边缘做了20mm高度的围边设计，围边的厚度比顶面网格厚3mm，当货物放置在托盘上时，围边可以起到侧向限位的作用，避免货物超出托盘边缘影响堆码和运输，同时围边位置也是托盘吊装、搬运时的主要受力位置，加厚设计可以避免吊装时边缘出现断裂。在实际使用场景中，这款托盘的静载能力可以满足常规工业货物的堆码需求，动载状态下可以适配生产线旁的物料周转，配合缠绕膜使用可以完成整托货物的打包转运，减少人工搬运的次数，相比传统木托盘，

　　这款塑料托盘不存在毛刺、钉头外露的问题，不会划伤作业人员和货物包装，同时耐酸碱腐蚀的特性也适合化工原料、食品加工车间的使用场景，不会像木托盘一样出现受潮发霉、虫蛀的问题，使用寿命是普通木托盘的3-5倍。设计时还考虑了托盘的堆叠存放问题，空托盘状态下可以将多个托盘嵌套堆叠，大幅减少空托盘存放时占用的仓储空间，支撑脚的外形尺寸和顶面的网格凹槽尺寸做了匹配设计，嵌套堆叠时不会出现倾斜倒塌的问题，空托盘转运时一次可以搬运数十个，提升空托盘的回收周转效率。整体结构没有多余的复杂曲面，所有加强筋的排布都沿着受力方向设置，避免注塑过程中出现缩痕、缺胶的问题，壁厚设计保持均匀，过渡位置都采用圆角处理，减少应力集中的风险，长期重载使用下不会出现应力开裂的问题，顶面的网格密度经过反复校核，既保证了承载面的平整度，避免小尺寸货物出现凹陷倾斜，也控制了整体的材料成本，适合大规模批量生产应用。
