三万升卧式储液罐带操作检修平台结构

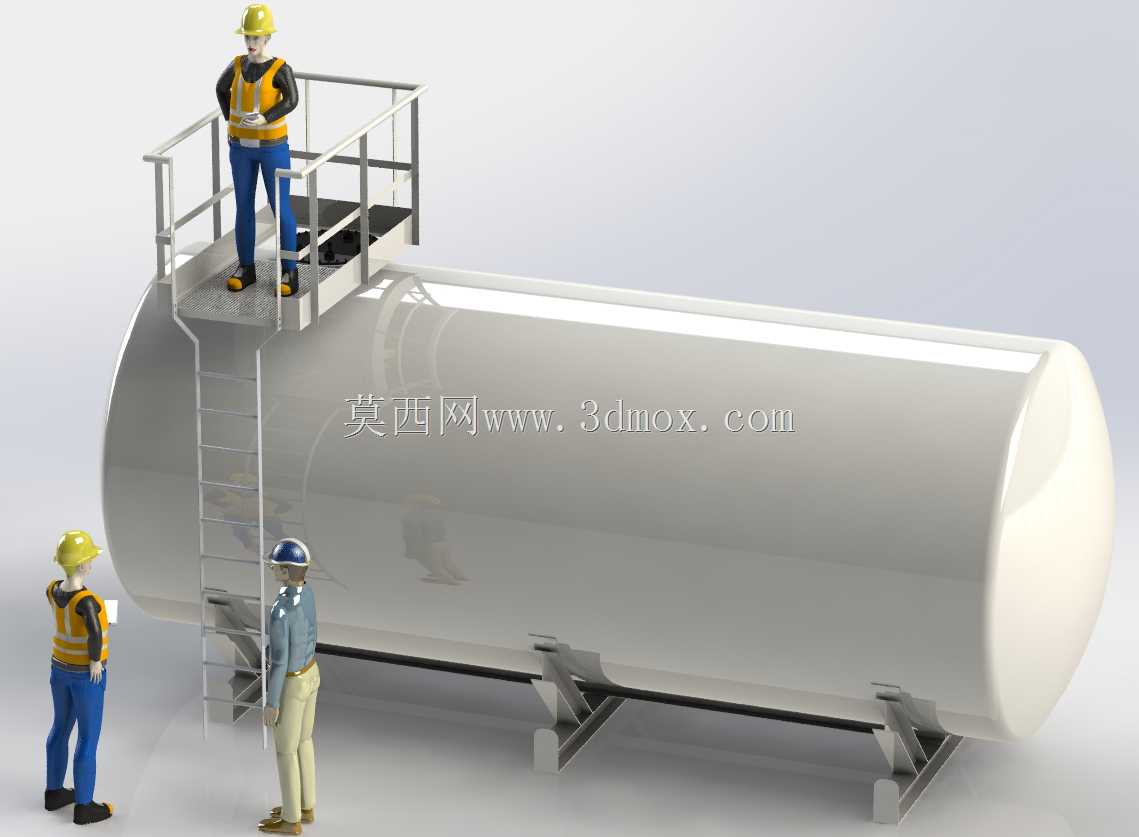

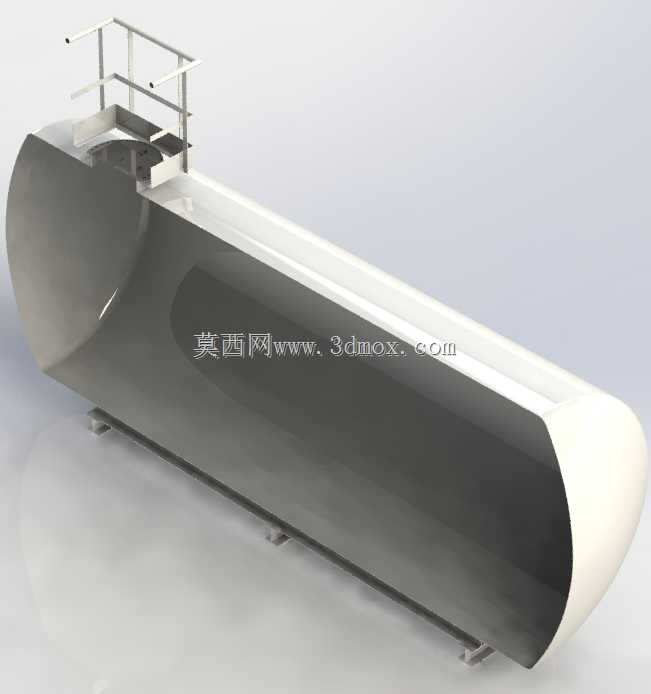

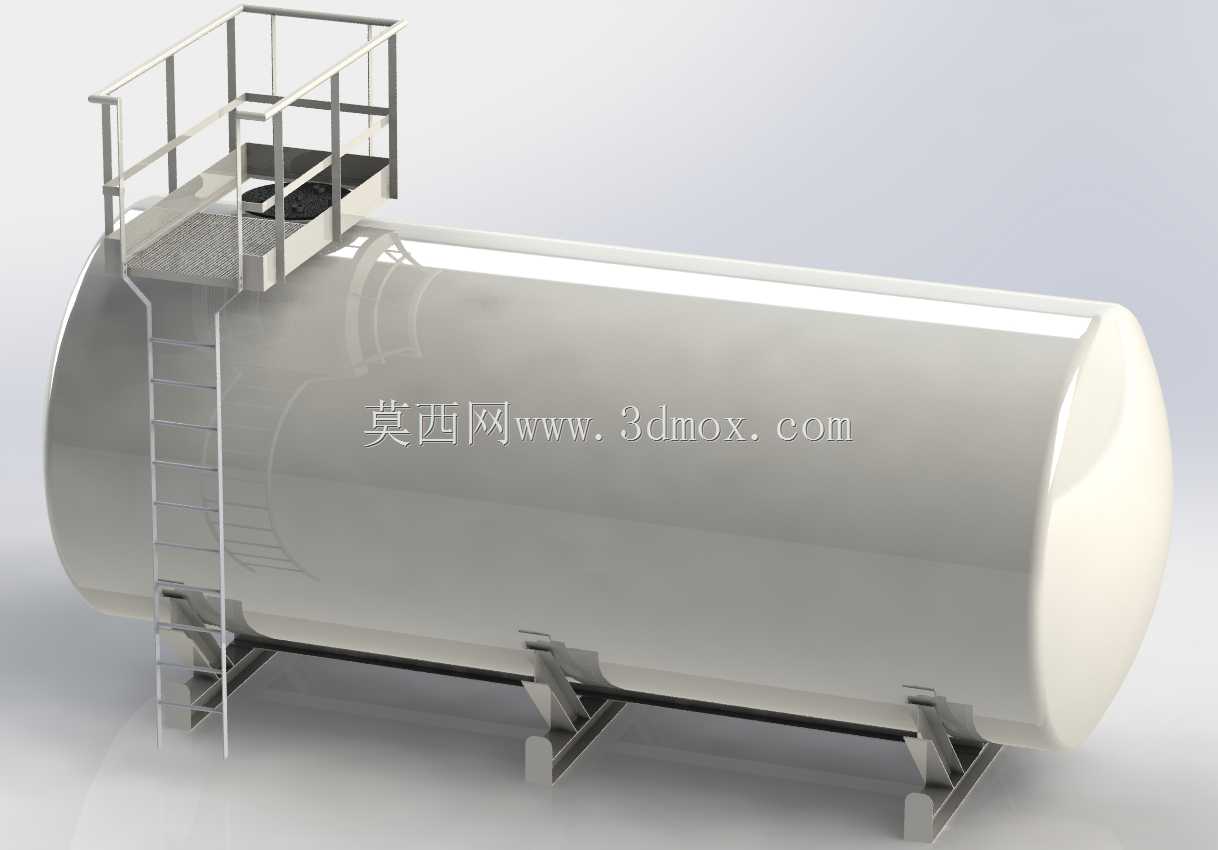

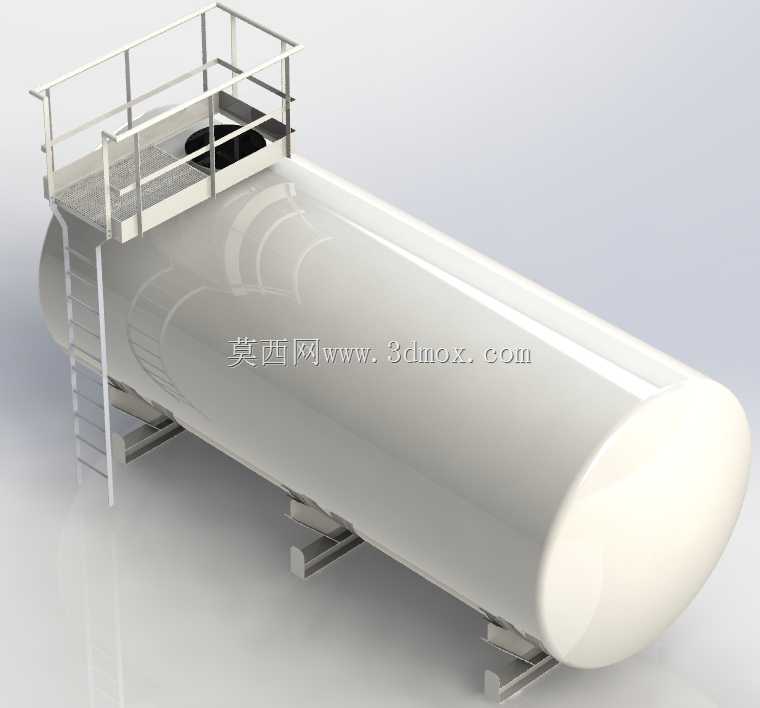

　　该卧式储液结构主要面向大容量液态介质静态存储场景，常见于化工原料中转、厂区生产介质缓存、水处理药剂存储等工况，罐体采用标准椭圆封头对接圆柱形筒身的结构形式，相比立式同容积储罐，整体重心更低，对安装地面的承载压强要求更小，适合厂区地面直接布设，无需额外做高承重的高架基础。配套的操作检修平台设置在罐体顶部人孔位置，平台采用型钢焊接框架搭配防滑格栅板，四周设置高度符合安全规范的防护栏杆，栏杆下部带挡脚板，避免检修工具或杂物从平台边缘坠落，直爬梯从地面连通至平台入口，爬梯两侧设置护笼，爬梯踏步采用防滑花纹钢板弯折成型，每段踏步间距均匀，满足人员日常上下检修的通行需求。罐体底部采用双组鞍式支座支撑，支座与罐体接触位置设置弧形垫板，

　　分散支座对筒壁的局部压应力，避免长期承载出现筒壁局部凹陷变形，支座底板预留地脚螺栓安装孔，可通过膨胀螺栓与混凝土地面固定，抵消罐体内介质充装后产生的水平侧推力，防止罐体出现位移。设计过程中首先根据额定容积反推筒身内径与直段长度，核算封头容积占比后调整直段尺寸，确保总有效容积达到三万升的设计要求，筒身壁厚根据存储介质的密度、日常工作压力、腐蚀余量综合选取，封头采用与筒身等壁厚的标准椭圆封头，焊接处开双面坡口保证焊透，减少应力集中。检修平台的载荷按照每平方米两百公斤的均布活荷载设计，可同时容纳两名检修人员携带工具开展作业，平台与罐体顶部的连接采用抱箍加焊接的组合形式，避免直接在罐壁大面积开孔影响罐体整体强度，

　　爬梯与罐体侧面同样采用可拆卸抱箍固定，方便后期维护更换。安装边界方面，需预留罐体两侧封头端的操作空间，用于安装液位计、进出料接管、排空阀等附属配件，爬梯侧预留至少一米的通行通道，平台上方预留足够的净空高度，满足人员站立操作的空间需求，罐体整体布设时需保持千分之三的坡度，坡向排空口一侧，方便检修时彻底排空罐内残留介质。日常使用中，该结构可适配多数无强腐蚀的常温液态介质存储，顶部人孔可用于内部检修清理，平台位置可根据实际接管方位调整布设角度，适配不同厂区的管线走向需求，鞍座的间距根据罐体长度合理设置，避开筒身的环向焊缝位置，减少焊接应力对支座承载的影响。
