中式雕花立柱户外遮阳凉棚结构设计

　　这款户外凉棚的结构设计，核心围绕户外公共休闲区域、商业外摆空间、中式庭院配套的遮阳遮雨需求展开，区别于常规简易遮阳棚的单薄结构，整体采用方通焊接的框架形式，四根主承重立柱做了加厚处理，柱脚位置预留了膨胀螺栓安装孔位，可直接固定在硬化混凝土地面、铺装石材地面上，安装时不需要额外做复杂的预埋基础，适配绝大多数已完工的户外硬质场地，避免后期加装对原有地面铺装的大面积破坏。

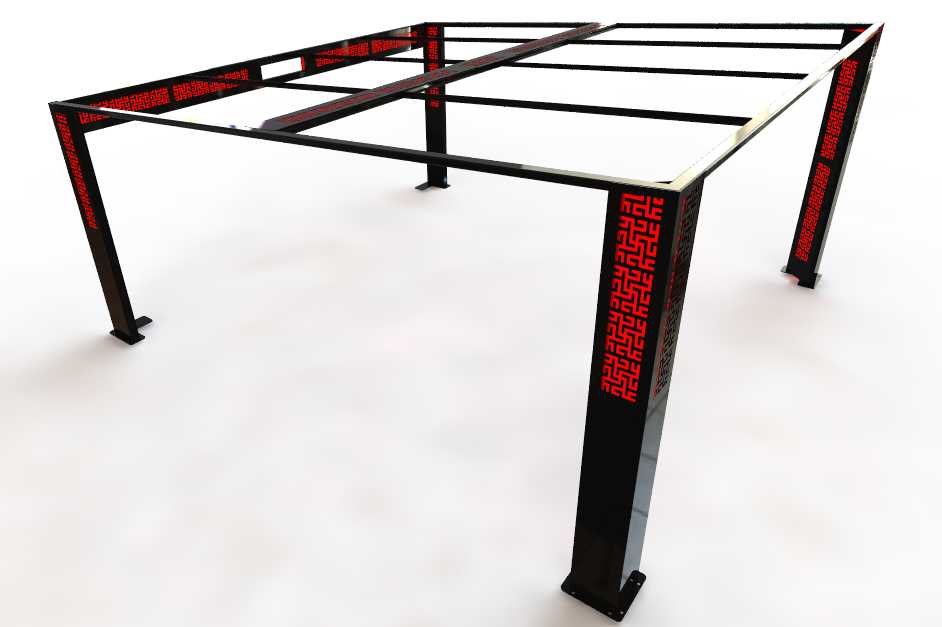

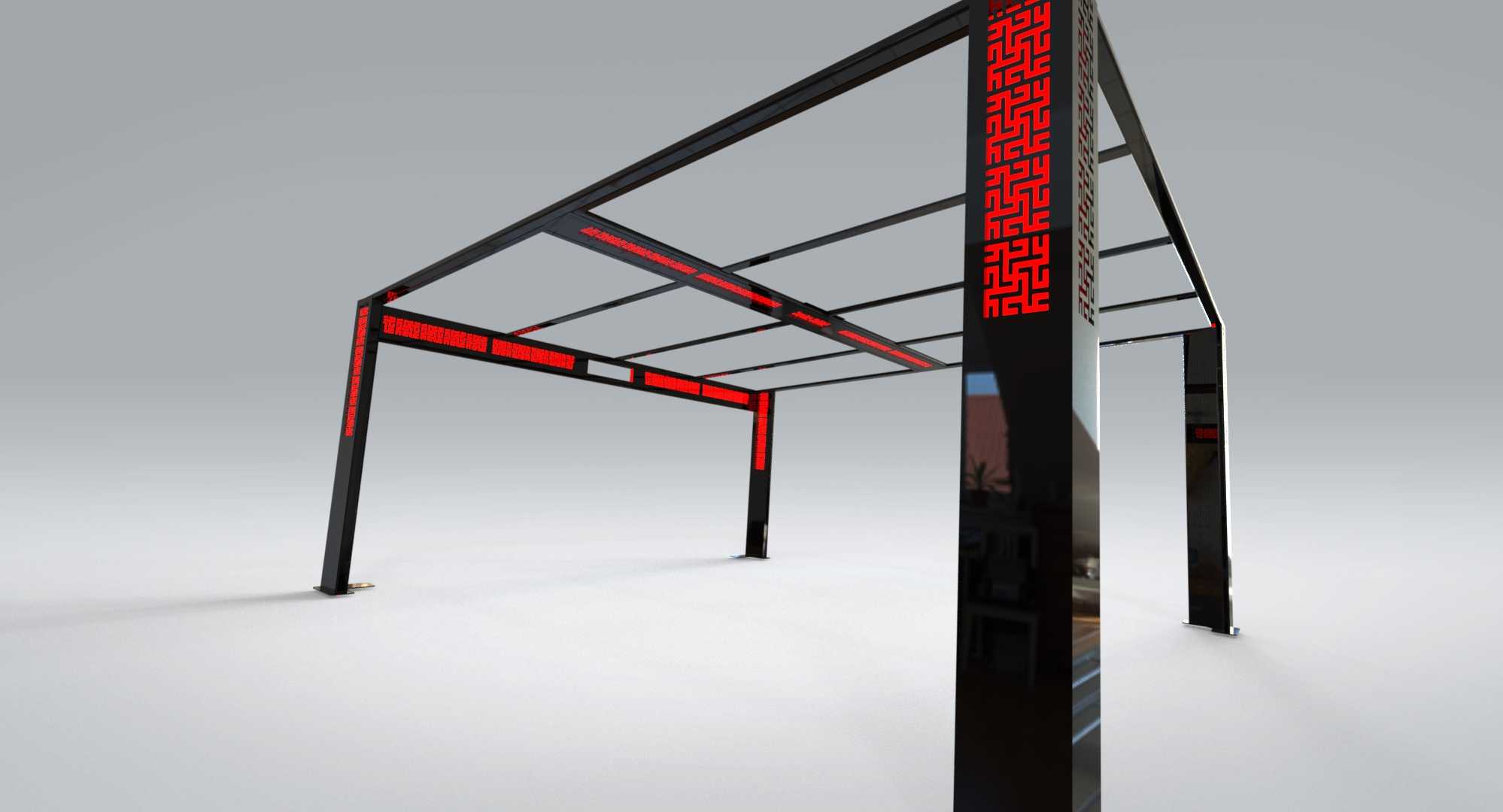

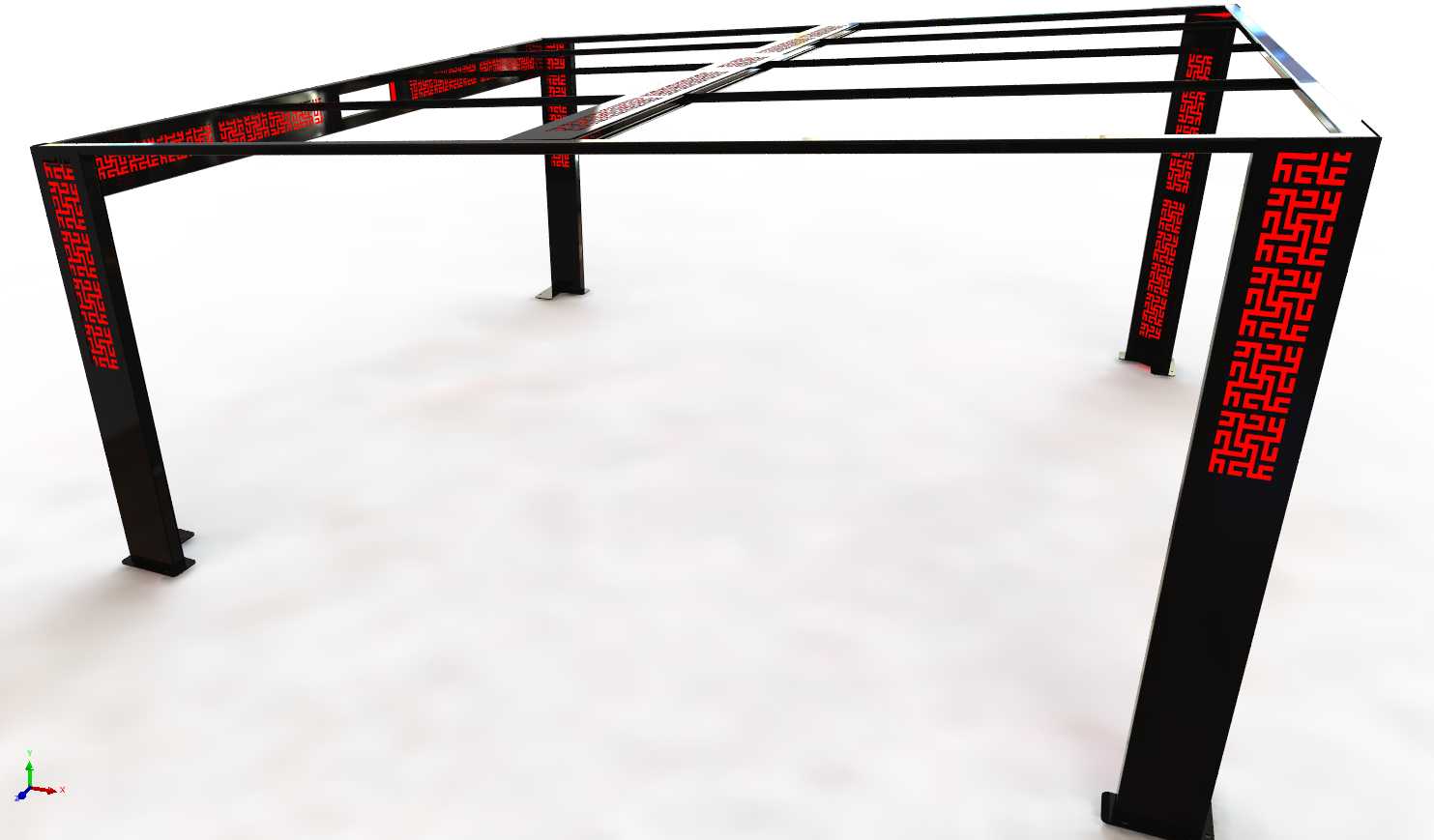

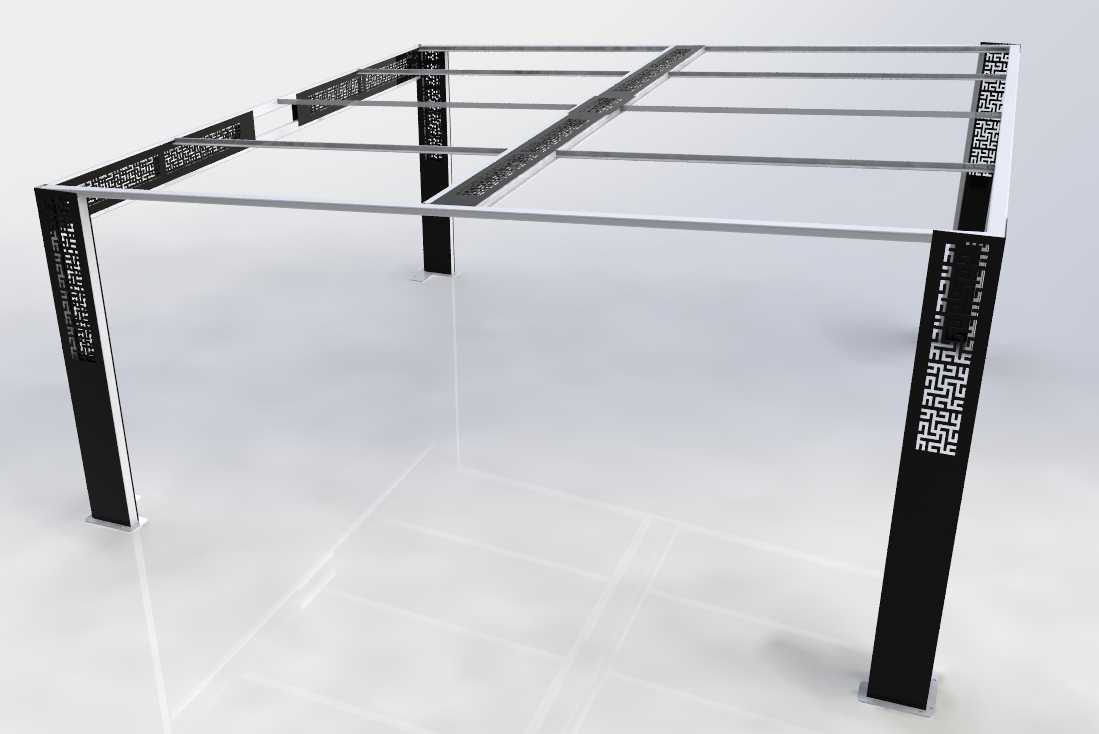

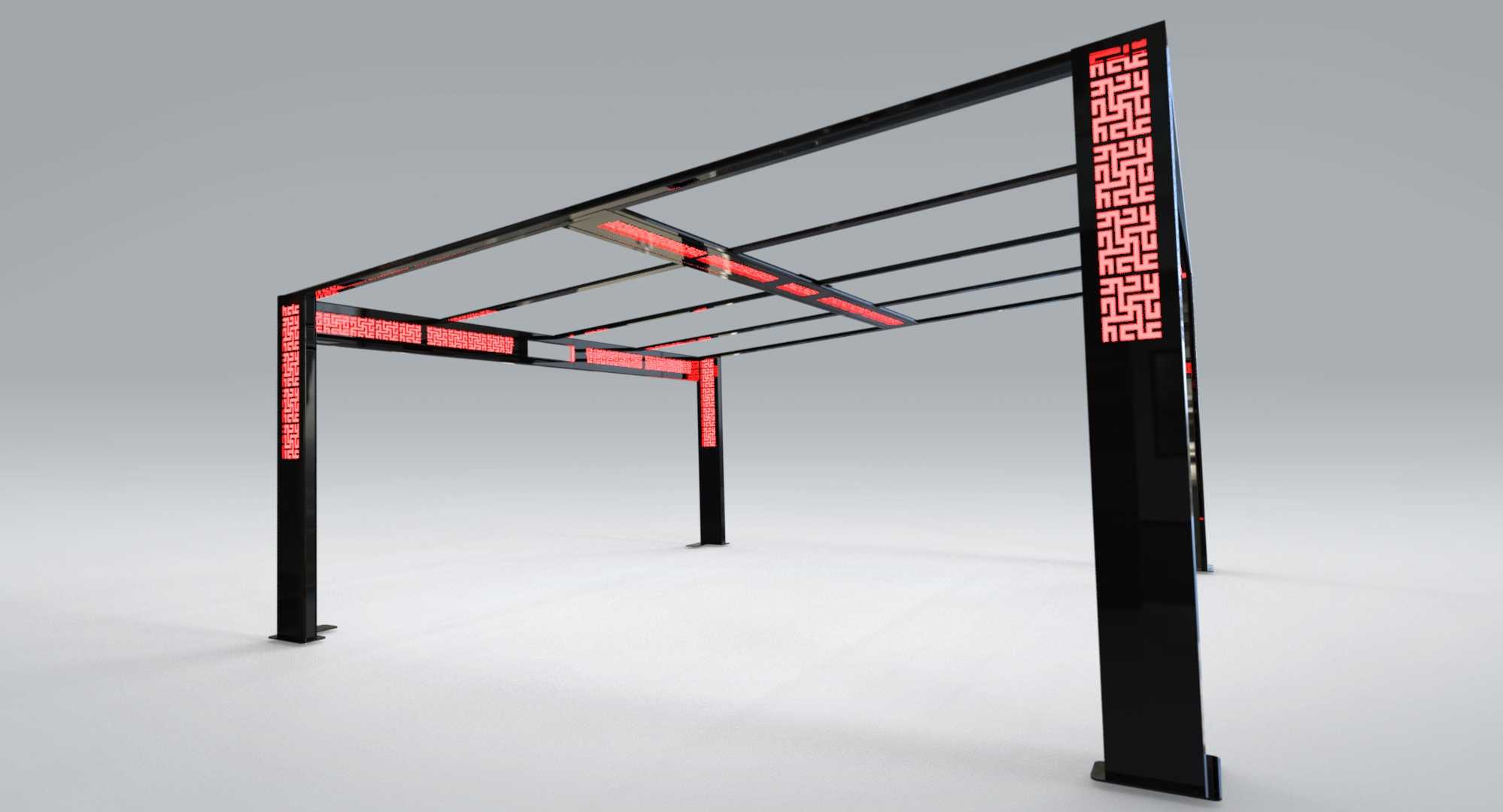

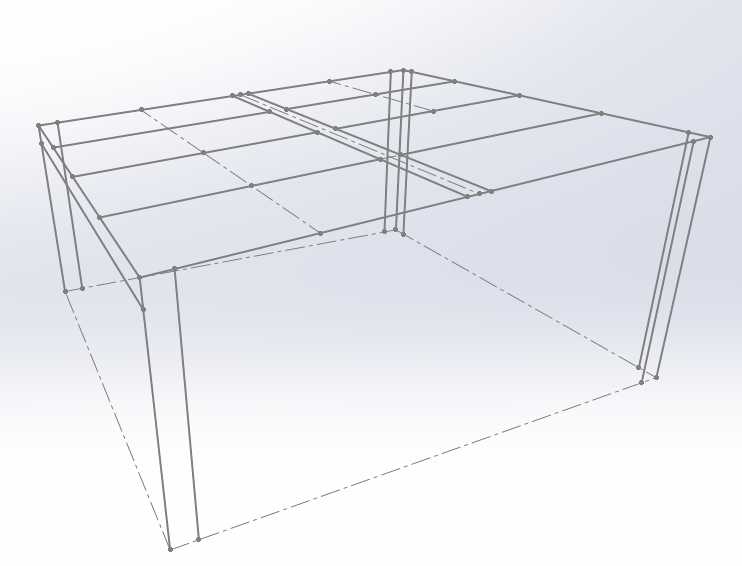

　　从结构受力角度来看，顶部框架采用纵横双向的方通梁排布，纵向主梁直接与四根立柱顶端满焊连接，横向次梁按照等间距排布在主梁之间，梁体之间的连接位置全部做了三角加劲肋补强，能够抵御常规户外场景下的6-8级阵风荷载，不会出现框架晃动、梁体变形的问题。立柱外侧的装饰区域采用了镂空回纹雕花设计，这部分并非独立粘贴的装饰件，而是在立柱方通的外侧焊接了薄钢板雕花层，雕花层与主立柱之间预留了20mm的间隙，既可以在间隙内隐藏LED灯带做夜间景观照明，也不会因为装饰层额外增加过多的风阻，兼顾了装饰效果与结构安全性。

　　实际使用场景中，这款凉棚的顶部框架可直接覆盖阳光板、钢化玻璃或者防腐木格栅作为顶面材料，框架上提前预留了对应顶面材料的安装孔位，不需要现场二次钻孔破坏框架的防腐涂层。立柱的截面尺寸选用120mm120mm的加厚方通，整体安装完成后的净空高度控制在2.8米，既满足成年人站立行走不碰头的通行要求，也不会因为高度过高导致遮阳范围偏移、结构稳定性下降。顶部框架的外沿尺寸比立柱排布尺寸外伸150mm，能够避免雨水顺着立柱接缝位置渗漏到棚下区域，雨水可以顺着顶部梁体的找坡坡度流向棚体外侧，不需要额外加装复杂的排水槽构件。

　　设计过程中特意规避了常规户外凉棚的常见问题：一是所有的焊接位置全部做了打磨抛光处理，之后整体做户外粉末静电喷涂，涂层厚度控制在80μm以上，能够适应户外日晒雨淋的腐蚀环境，不会短时间出现掉漆、锈蚀的问题；二是立柱的雕花镂空位置做了折边处理，没有裸露的锋利切口，避免日常使用过程中剐蹭过往人员；三是整体框架采用模块化拆分设计，立柱与顶部梁体之间采用法兰盘螺栓连接，运输过程中可以拆分为独立构件，进场后不需要大型吊装设备，两名安装工人借助常规手动工具即可完成整体组装，大幅降低了运输与安装成本。

　　从安装边界来看，这款凉棚的单组占地尺寸为4米6米，既可以单组独立安装在庭院角落、商铺门口作为独立遮阳区域，也可以多组横向拼接形成更长的连廊遮阳结构，拼接位置共用一根主立柱，不会出现立柱冗余影响棚下使用空间的问题。棚下区域可配套摆放户外桌椅、休闲茶座，也可作为非机动车临时停放的遮阳区域，适配社区公共空间、商业街区、景区游园、私家庭院等多种户外场景的使用需求。结构设计时还考虑了后期加装附属设施的需求，顶部梁体预留了隐形走线槽，可后期加装遮阳帘、照明灯具、监控设备等附属配件，不需要额外在梁体上钻孔走线，破坏原有结构的防腐层与受力完整性。
