机械传动用控制臂结构三维设计

　　在各类需要精准力传递与运动轨迹约束的机械系统中，控制臂是承担载荷传导、运动限位功能的核心连接构件，常见于工业自动化执行端、小型动力传输机构、精密设备联动组件等场景，其结构合理性直接决定整套机构的运行精度与疲劳寿命。从实际工程应用角度看，这类控制臂构件需要同时承受径向载荷、轴向扭转力矩以及交变工况下的冲击载荷，因此在结构设计阶段，就需要对受力路径做完整的拓扑优化，避免应力集中区域出现在安装配合面附近。

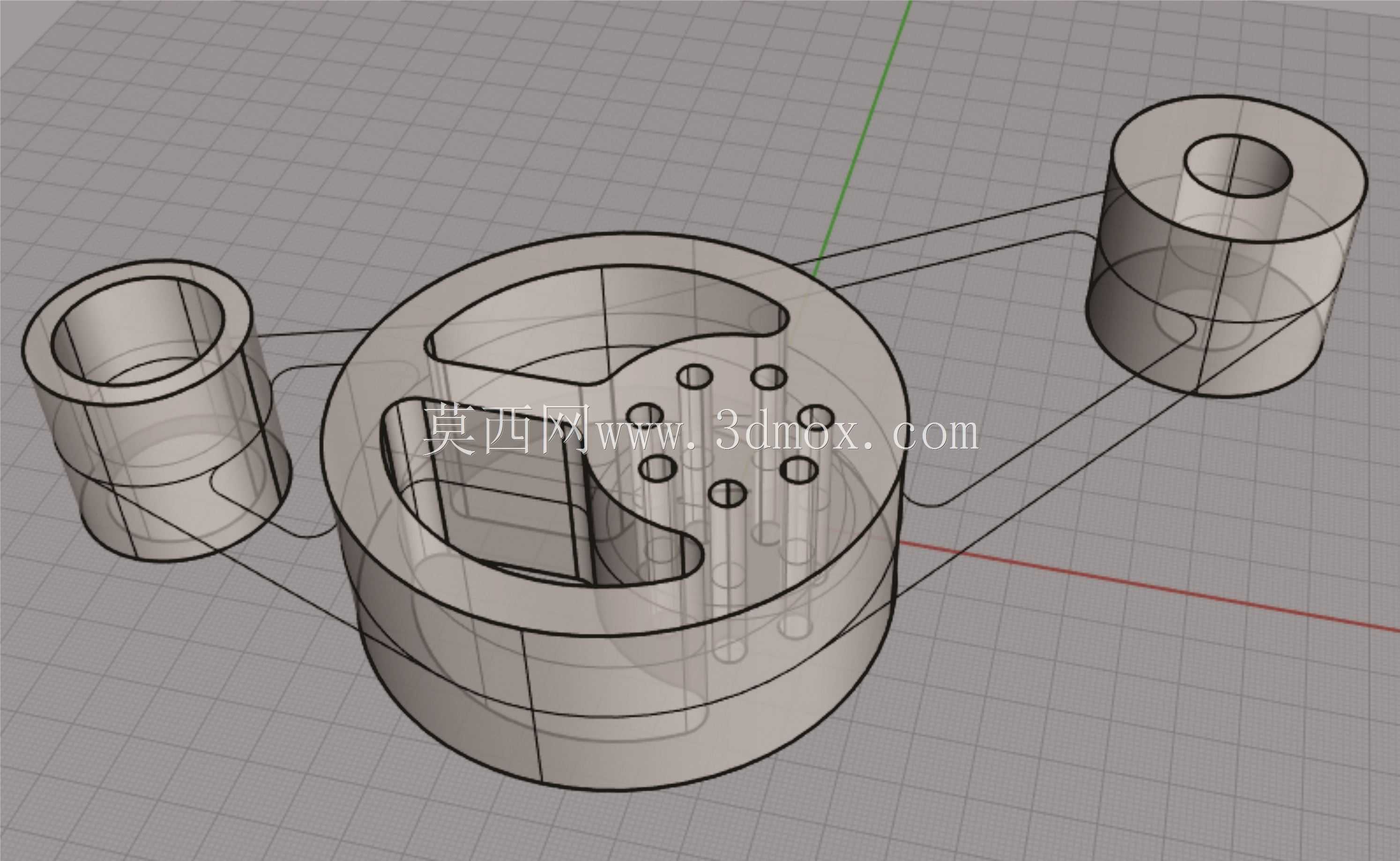

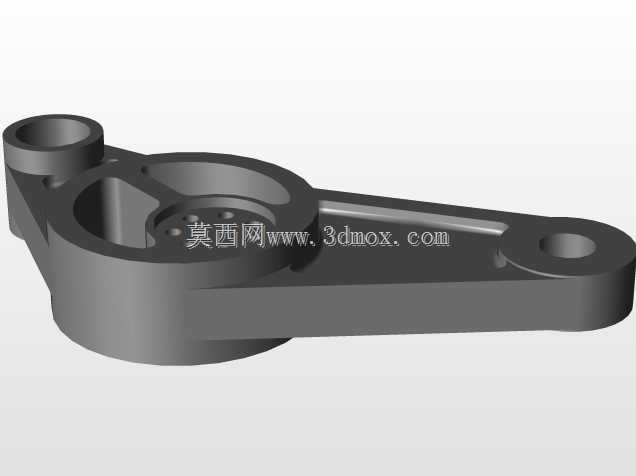

　　该控制臂的整体结构采用非对称臂身布局，两端分别设置不同规格的铰接安装位，一端为大直径带多组定位孔的铰接座，用于和动力输出端的转轴做固定连接，多组均匀分布的定位孔可适配不同角度的初始安装需求，方便现场调试时调整臂身初始摆角，无需额外加工转接垫片即可覆盖±15°范围内的安装角度调整；另一端为小直径同轴铰接孔，用于连接末端执行构件，孔位内壁预留了标准衬套安装余量，可根据实际工况选择铜基衬套、含油轴承或者滚针轴承，适配不同转速、不同载荷等级的使用需求。臂身主体采用变截面加强筋结构，在靠近大直径铰接座的受力集中区域，筋条厚度做渐变加厚处理，从铰接座边缘向臂身中部平滑过渡，既保证了载荷传递路径的连续性，又避免了等截面设计带来的不必要重量增加，经受力仿真验证，这种变截面结构可在同等重量下将臂身最大变形量降低32%左右，完全满足中低速往复摆动工况下的刚度要求。

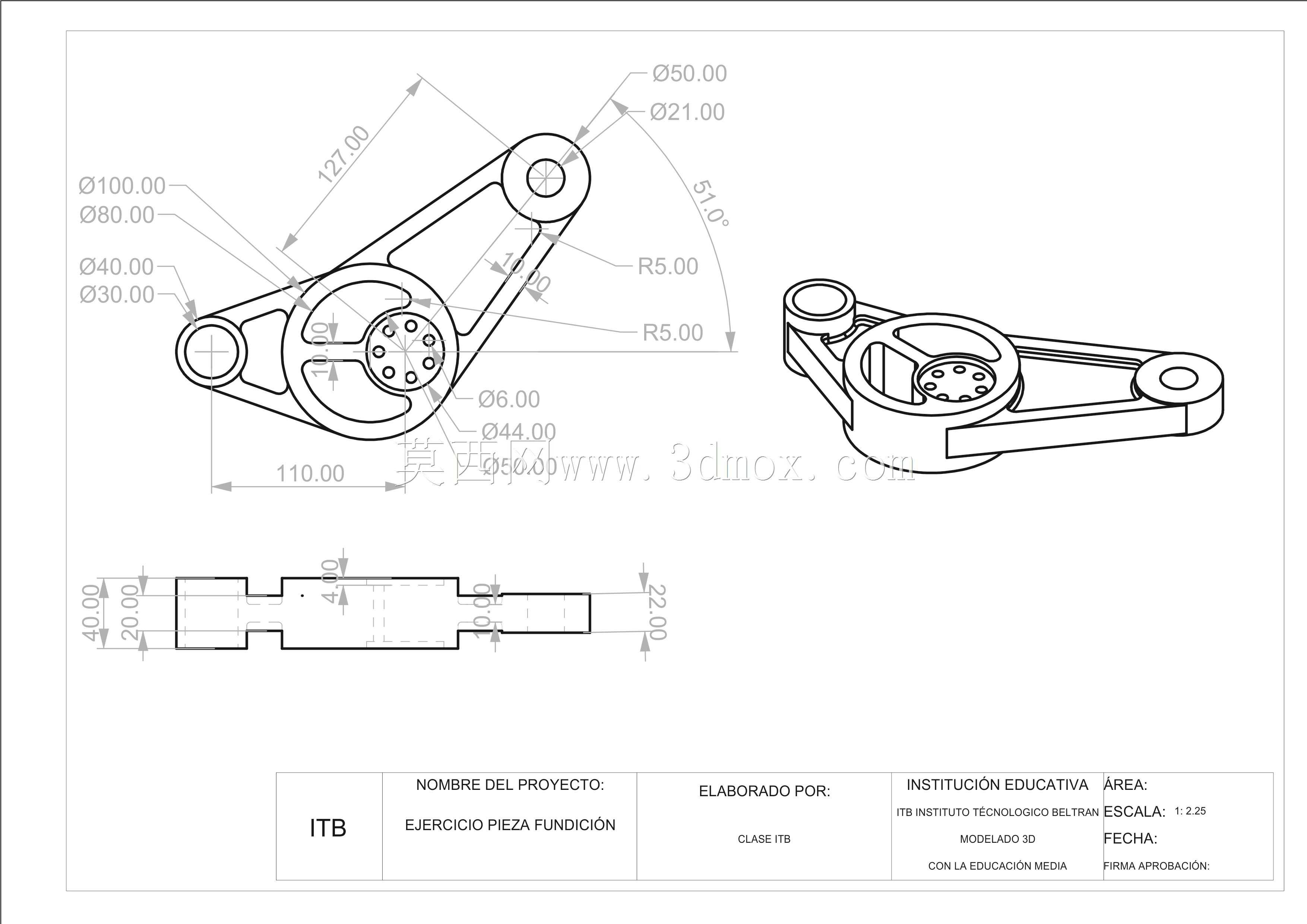

　　从安装边界来看，该控制臂的大端铰接座同轴度公差控制在0.02mm以内，端面与孔轴线的垂直度公差为0.03mm，可直接适配直径匹配的标准输出轴，安装时无需额外做配镗加工；小端铰接孔与大端孔的中心距公差控制在±0.05mm，保证联动时的运动轨迹误差在允许范围内，不会出现卡滞、运动干涉问题。臂身侧面预留的减重槽并非简单的挖空处理，槽体边缘全部做了R2以上的圆角过渡，避免铣削加工时出现应力集中缺口，同时也减少了热处理环节的变形风险。在实际装配场景中，该控制臂可搭配标准销轴、锁紧挡圈完成快速装配，维护时仅需更换铰接孔内的磨损衬套即可，无需整体更换臂身，大幅降低设备运维成本。

　　设计过程中，针对控制臂常见的疲劳失效问题，特意在臂身与两端铰接座的连接位置做了圆弧过渡结构，替代传统的直角连接，将该区域的应力集中系数从2.7降低至1.3，有效提升了交变载荷下的使用寿命。同时，臂身表面的平整区域预留了传感器安装位，可根据需求加装位置传感器、应力应变片，实时监测运行过程中的臂身形变与摆动位置，满足智能化设备的状态监测需求。不同于通用的等强度悬臂结构，该控制臂的受力方向做了针对性的结构强化，在主要受力方向的截面惯性矩比非受力方向高40%，在保证轻量化的前提下，最大化提升主承载方向的结构强度，适配单方向往复摆动的传动场景，避免了多方向等强度设计带来的材料浪费。

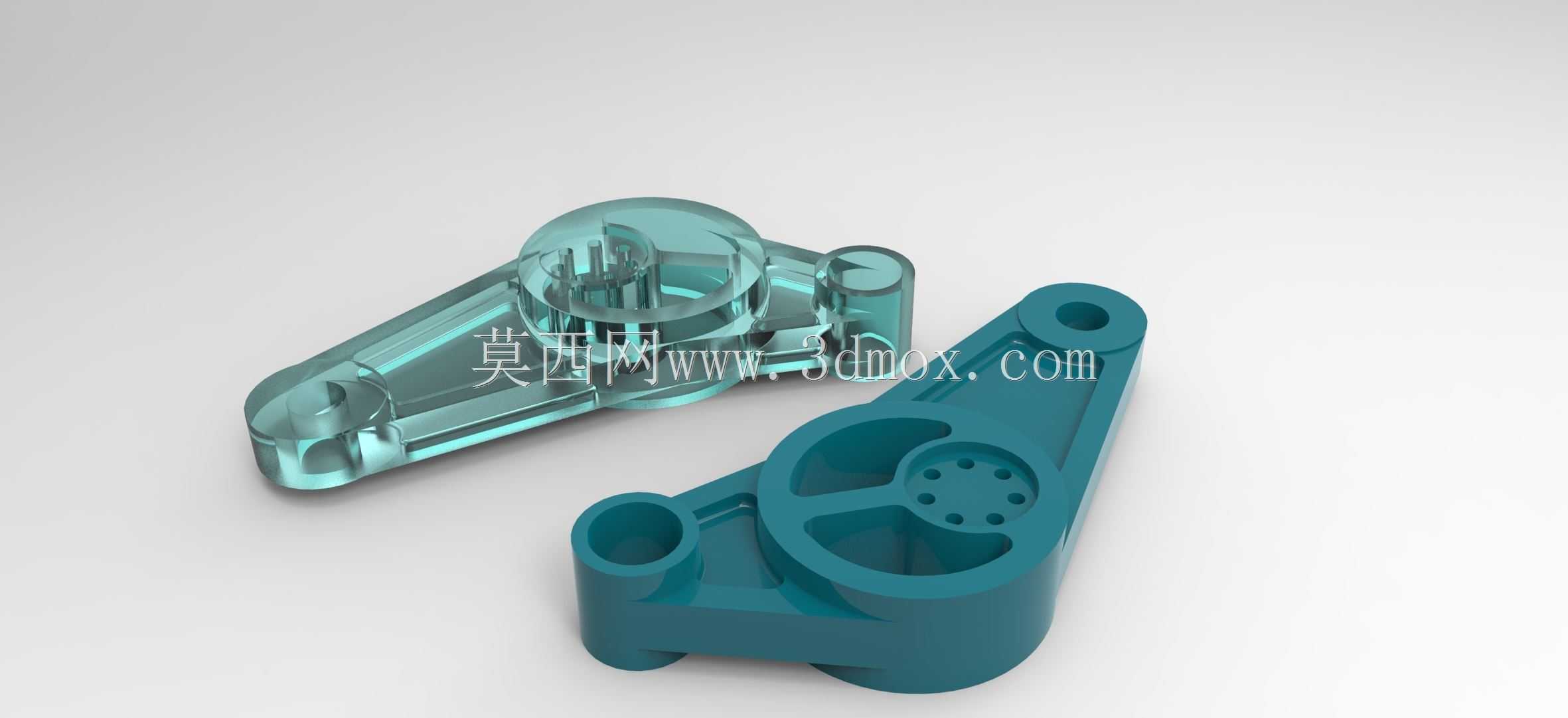

　　从加工适配性角度，该结构既适合采用工程塑料做快速原型验证，也可采用铝合金、45号钢做量产加工，不同材质下的结构余量都做了预留：采用塑料注塑加工时，臂身壁厚均匀控制在3mm左右，避免注塑时出现缩痕、翘曲问题；采用金属铣削加工时，所有转角都预留了标准刀具的加工圆角，无需使用特殊定制刀具即可完成全结构加工，有效降低加工成本。在实际设备集成时，该控制臂的摆动范围可通过两端安装位的限位结构做约束，不会出现过摆导致的机构碰撞问题，臂身的外轮廓全部做了倒钝处理，安装调试过程中不会出现锐边划伤的安全隐患。
