手持电钻传动夹头组件结构设计

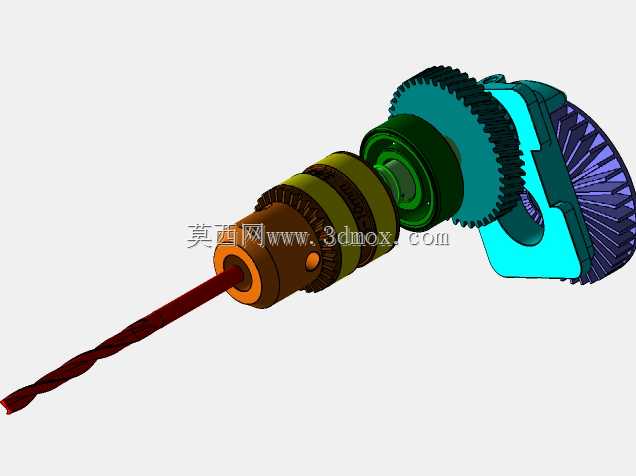

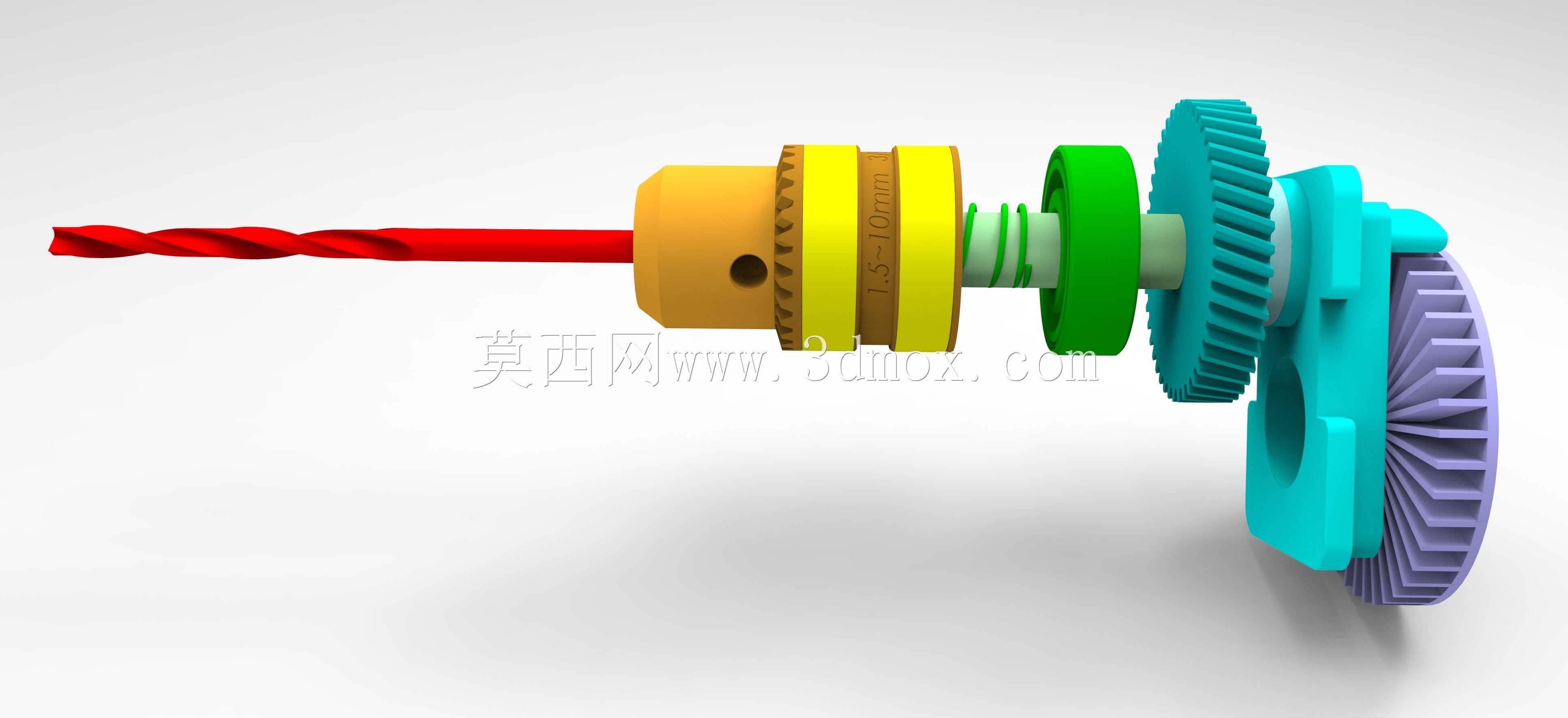

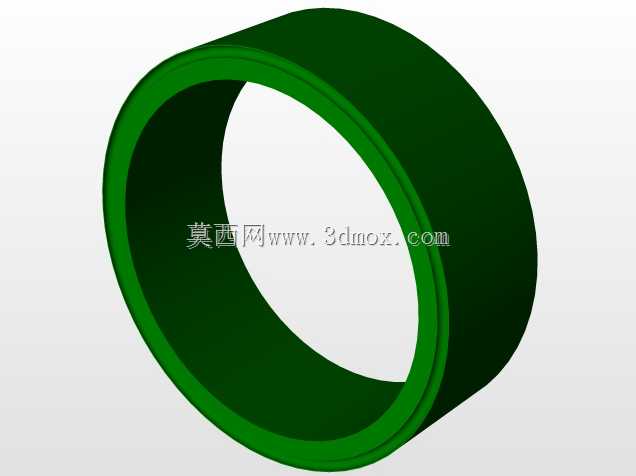

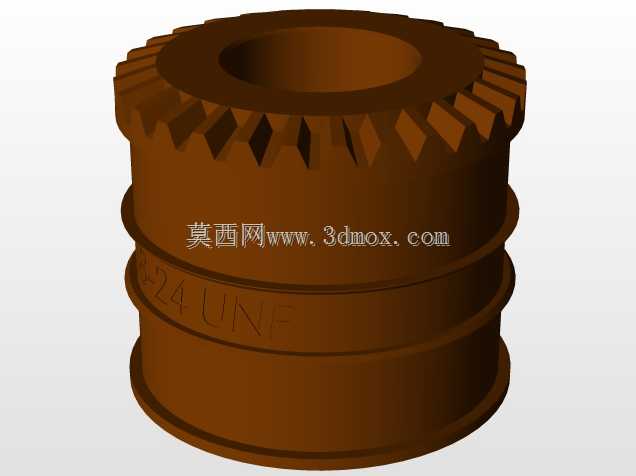

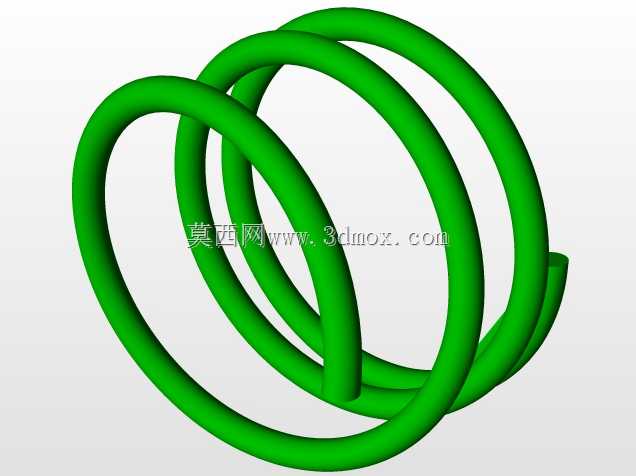

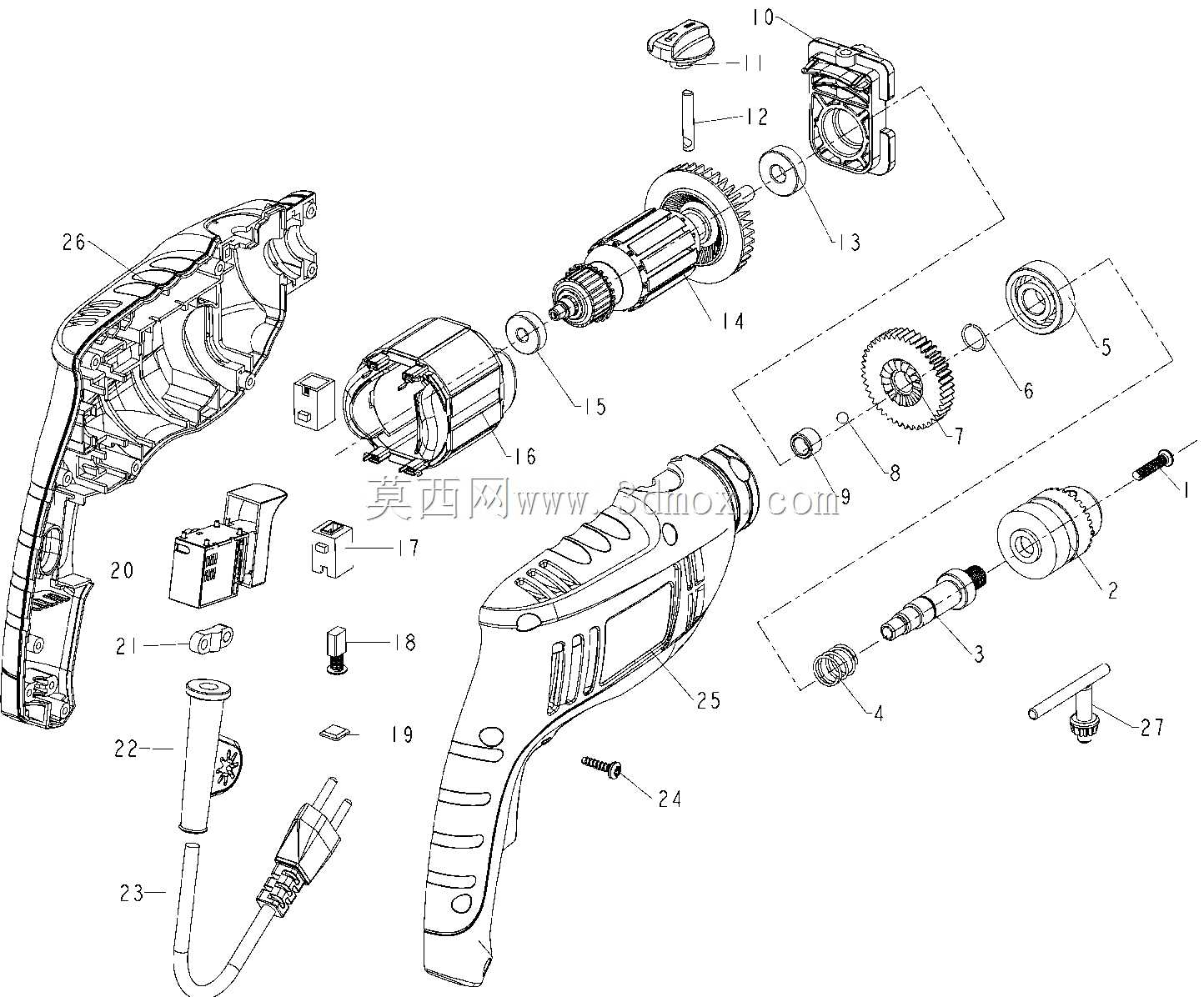

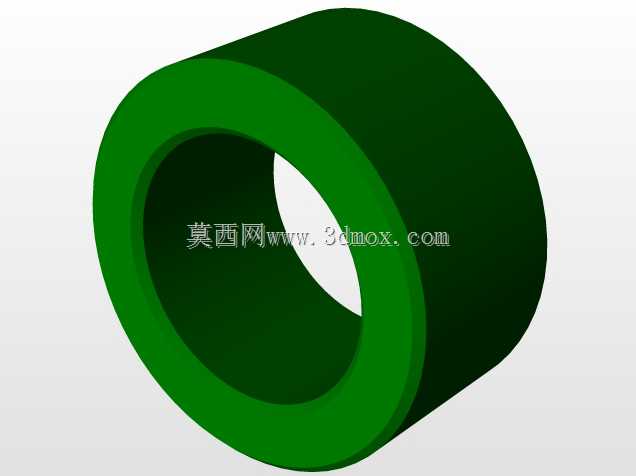

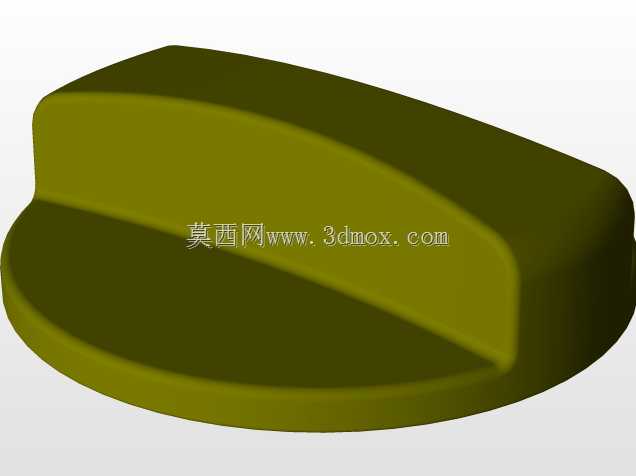

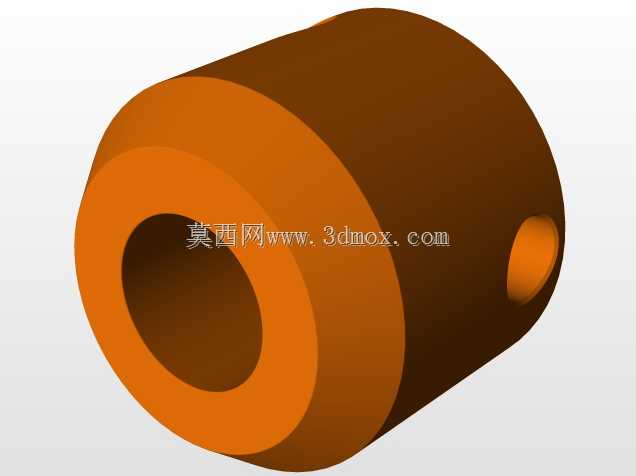

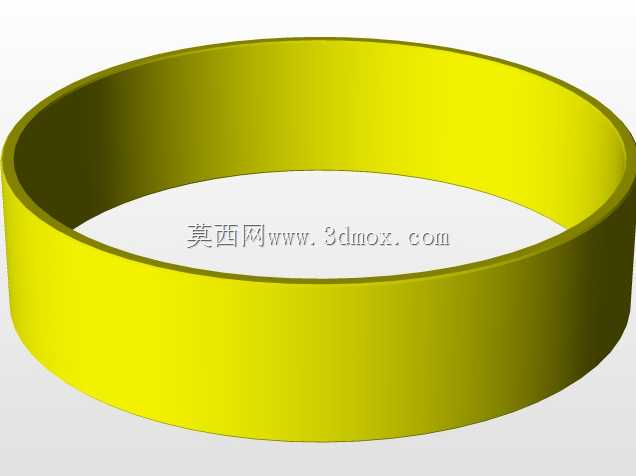

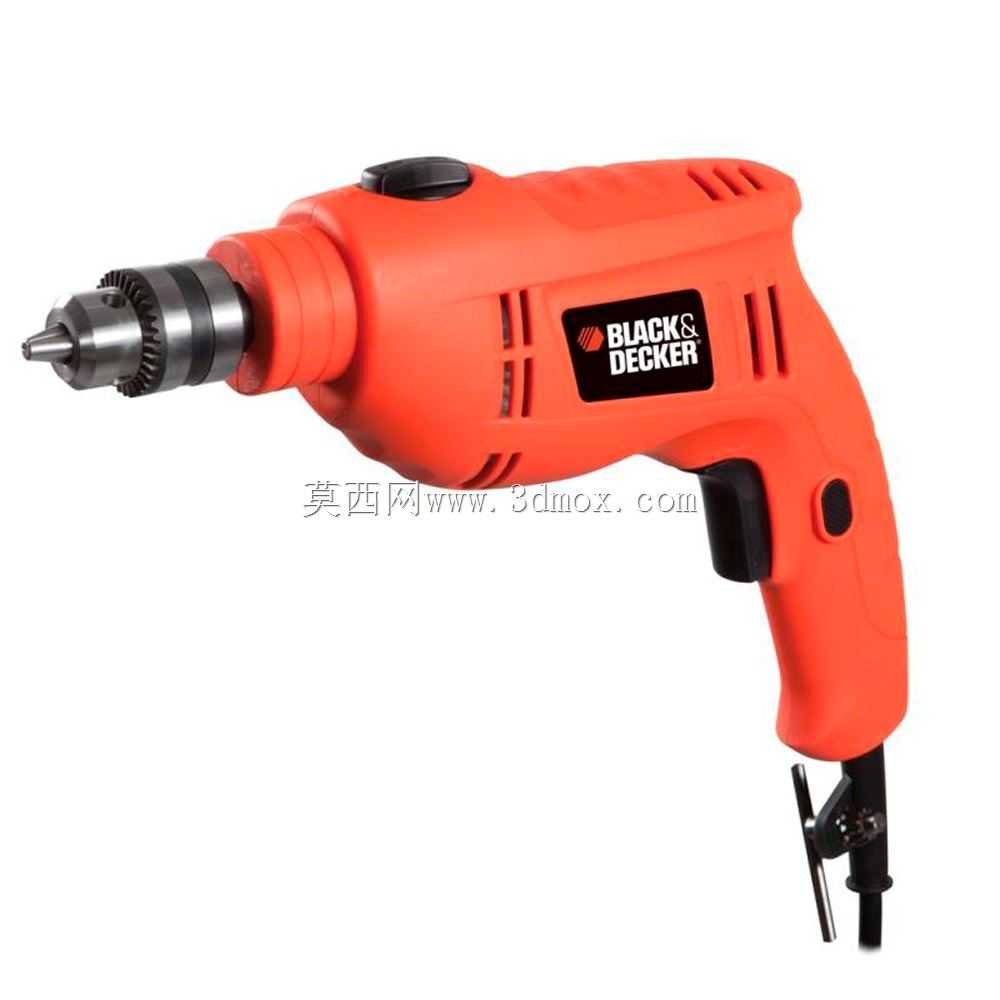

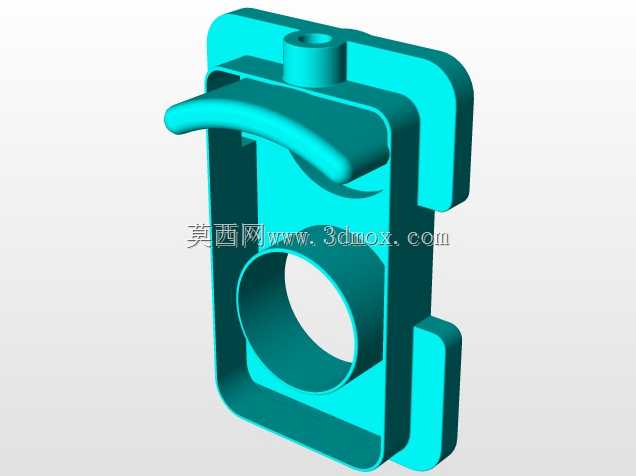

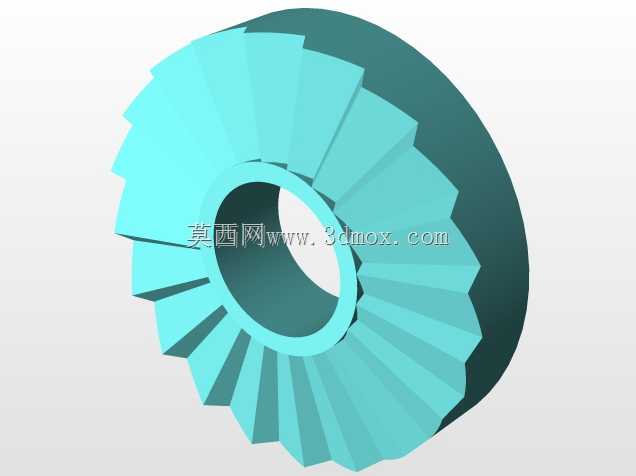

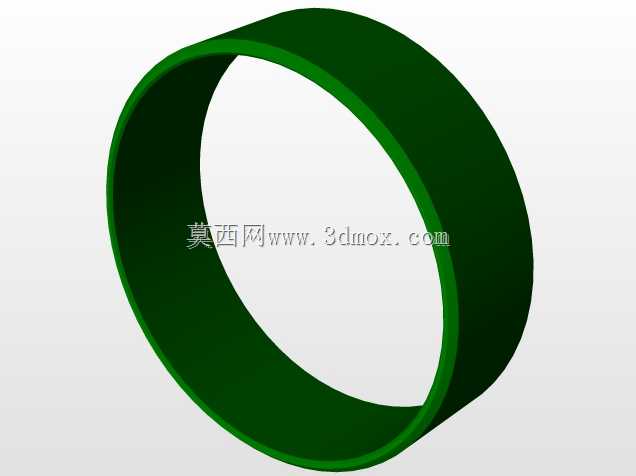

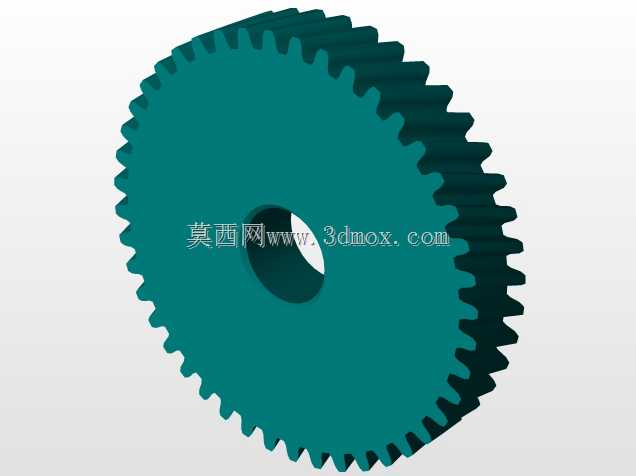

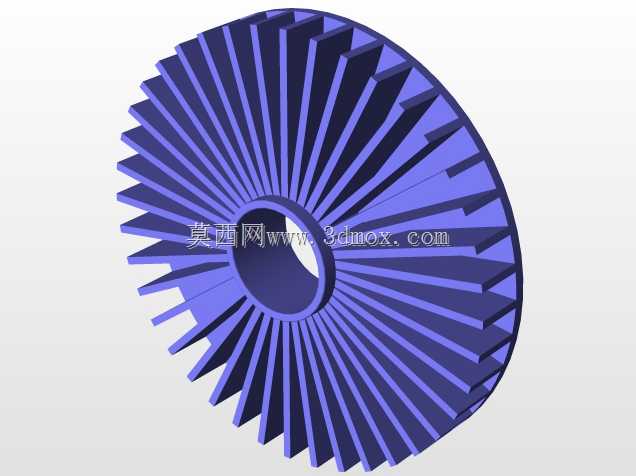

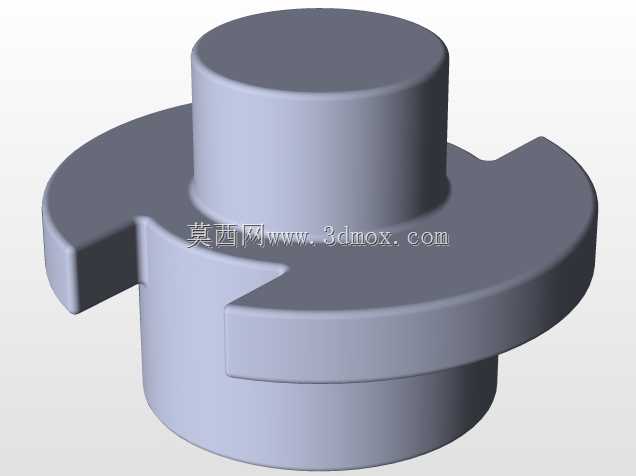

该结构为手持电动工具的核心传动输出组件，主要应用于民用家装、小型金属加工、木工开孔等作业场景的手持钻孔设备中，是连接动力输出端与作业钻头的核心功能部件，承担扭矩传递、钻头夹持、转速适配的核心作用，直接决定钻孔作业的稳定性与加工精度。从功能特性来看，组件前端为三爪自定心夹头结构，可适配不同直径的直柄麻花钻头，夹头外侧的调节齿圈可通过手动旋转实现夹爪的同步收放，无需额外辅助工具即可完成钻头的装夹与拆卸，适配日常作业中频繁更换钻头的使用需求；夹头与传动杆之间设置有止推垫圈与阻尼缓冲环，可抵消钻孔作业中产生的轴向反冲力，避免轴向载荷直接冲击后端齿轮组，延长传动部件的使用寿命。中部的传动主轴为阶梯轴设计，不同轴径段分别对应夹头定位、轴承安装、齿轮固定的功能分区，轴肩位置设置有定位卡槽，可通过卡簧实现各部件的轴向限位，避免高速运转过程中部件出现轴向窜动；主轴上嵌套的绿色密封衬套可阻隔钻孔过程中产生的木屑、金属碎屑进入后端传动腔，同时防止传动腔内的润滑脂溢出，保障传动结构的运行环境洁净。后端的锥齿轮组为正交传动结构，可将电机输出的水平轴向扭矩转换为垂直方向的动力输出，适配手持电钻的枪式布局结构，大小齿轮的齿数配比经过优化，可在降低输出转速的同时提升输出扭矩，满足大直径钻孔作业的扭矩需求；齿轮采用渐开线齿形设计，啮合重合度高，运转过程中传动平稳噪音低，可承受频繁正反转切换带来的冲击载荷。在设计思路上，整体结构遵循易装配、易维护的原则，所有部件均采用同轴串联式布局，可沿主轴轴向依次完成装配，无需复杂的定位工装即可完成整机组装；各部件的安装边界经过精准校核，夹头最大张开状态下的外径、齿轮组的最大回转半径、组件整体轴向长度均匹配常规手持电钻的外壳内腔尺寸，可直接适配多数同规格手持电钻的壳体安装位，无需对壳体进行二次改型。组件的外形尺寸充分考虑手持操作的人机工程需求，夹头的调节齿圈外径设置为适合手指捏持旋转的尺寸，后端齿轮组的防护壳体边缘做圆弧过渡处理，避免操作过程中剐蹭操作人员手部，整体重量配比均衡，可降低长时间手持作业的疲劳感。
