带定位卡槽的异形法兰安装座结构设计

　　这类带周向定位卡槽的盘式安装座，常见于中小型旋转执行机构的端部连接环节，在轻工自动化输送线的从动轮支撑、小型包装设备的辊筒端固定、台式加工设备的主轴端限位场景中都能见到同类结构的应用。不同于标准平法兰的全平面贴合设计，该零件周向均匀分布的三个凸耳卡槽，主要作用是与配对端的凸起结构形成周向防转约束，不需要额外加装定位销就能承受一定的周向扭矩，在需要快速拆装的工位上，这种结构能减少紧固件的数量，拆装时不需要完全拧下所有螺栓，只需松开螺母将零件旋转对应角度就能从卡槽内脱出，大幅缩短设备维护的换件时间。从结构设计逻辑来看，零件中心的通孔是为了穿过传动轴或者输送管路，孔周的四个沉头安装孔对应配对连接件的螺栓孔位，沉头深度经过匹配计算，

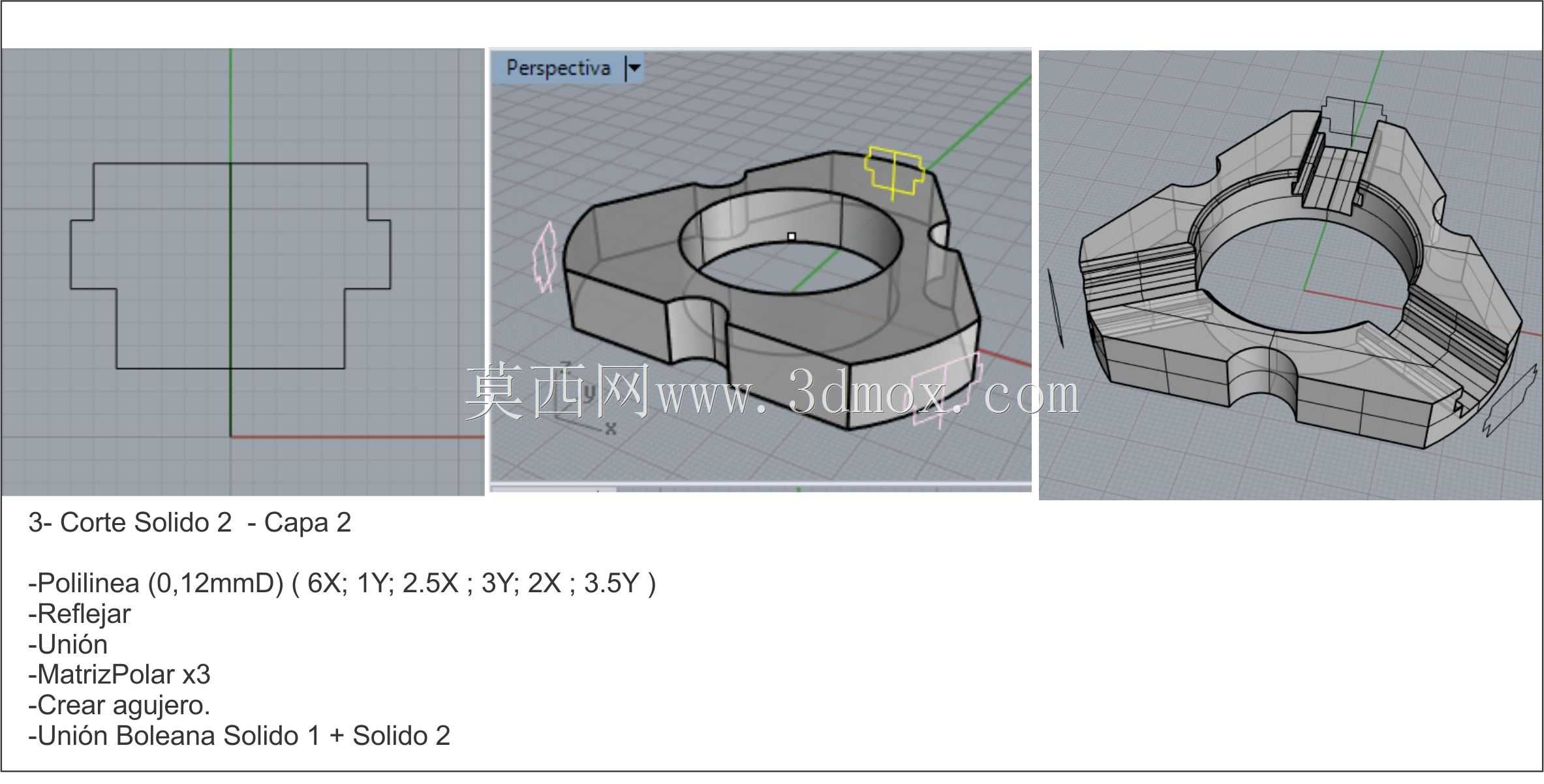

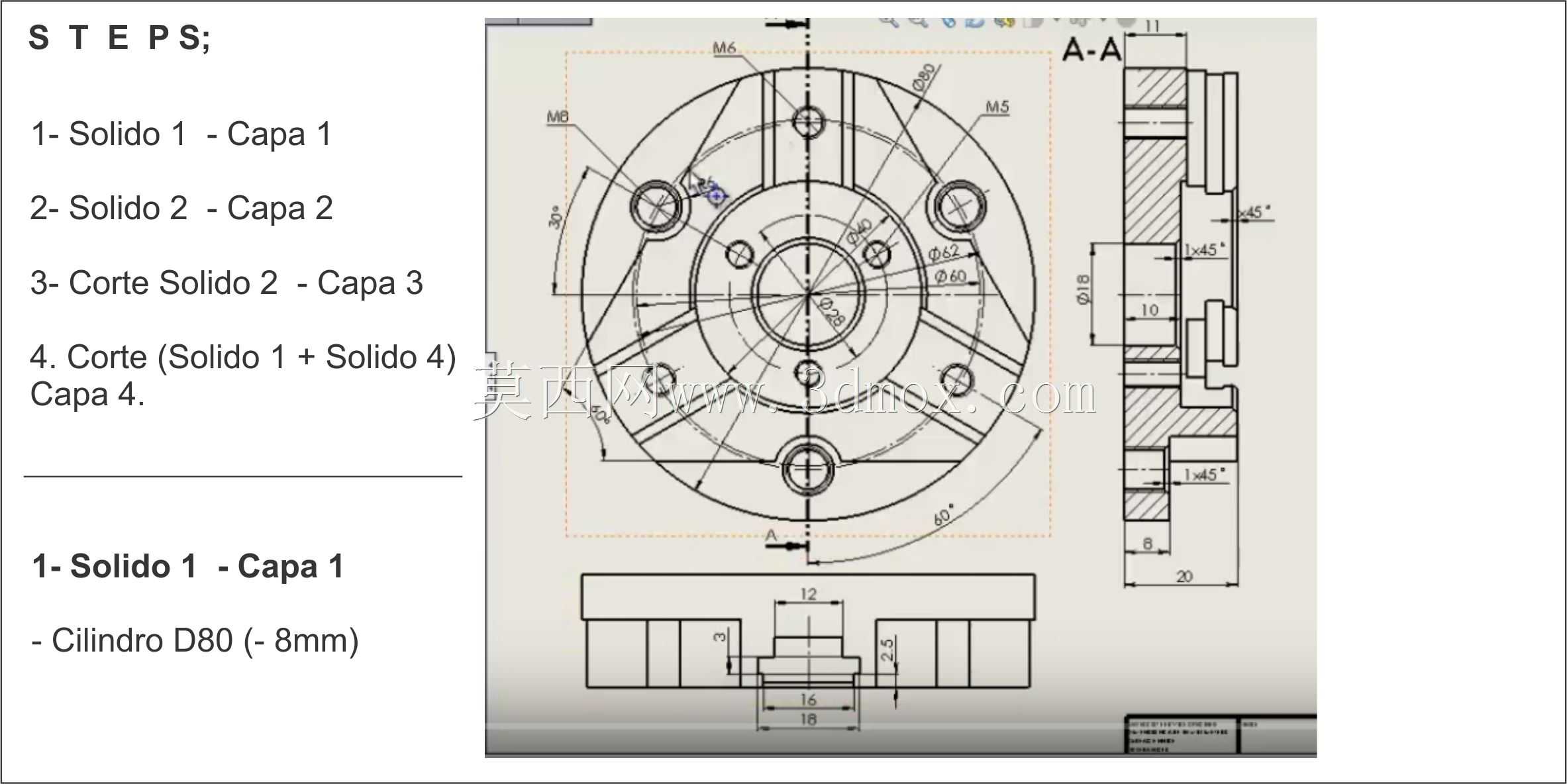

　　能让螺栓头部完全沉入零件平面以下，避免安装后螺栓突出影响外部其他构件的运动轨迹。零件背面的环形凹槽是为了避让配对端的轴肩凸台，保证两个连接面能够完全贴合，不会因为凸台干涉出现安装间隙，降低连接后的振动松动风险。周向的三个凸耳结构做了等角度分布，每个凸耳上的卡槽开口方向一致，安装时对准配对端的卡块推入后旋转30度即可完成预固定，之后再拧紧紧固件就能实现可靠连接，这种设计尤其适合设备内部操作空间狭窄、无法长时间伸手操作螺栓的安装场景。从安装边界尺寸来看，这类零件的外径通常根据配套的轴径做匹配设计，中心通孔的公差一般取H7级，与传动轴的配合间隙控制在0.02mm以内，保证同轴度误差不会超出旋转部件的允许范围；

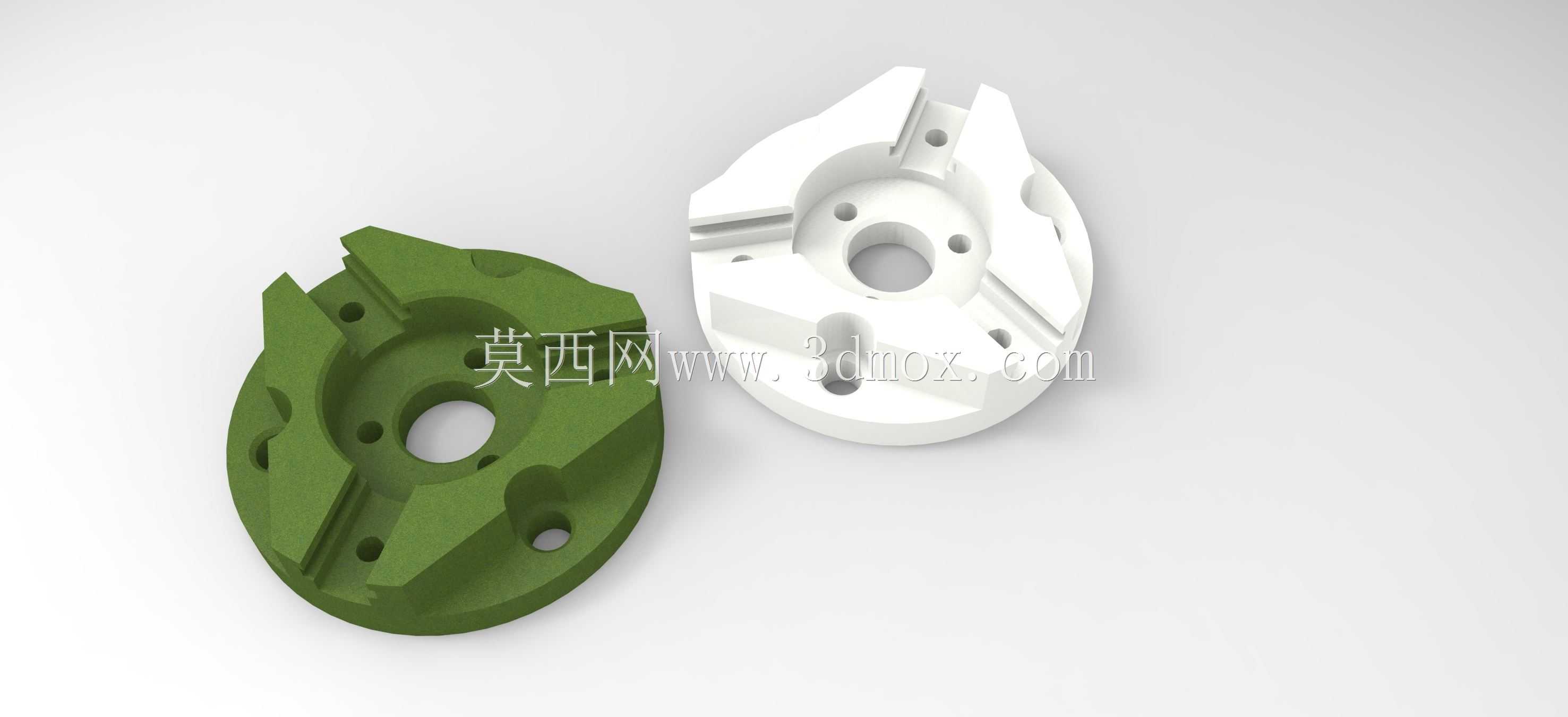

　　周向凸耳的外圆比主体盘径大出15mm左右，预留出足够的卡槽受力宽度，避免受力时出现凸耳断裂的情况；零件整体厚度根据承受的轴向载荷计算，常规轻载工况下厚度取12-18mm即可满足强度要求，卡槽的深度取零件厚度的三分之一，既能保证足够的防转受力面积，也不会因为开槽过深降低零件整体的结构强度。零件表面的加强筋沿着凸耳与中心盘的连接位置分布，顺着受力方向布置，在不增加整体壁厚的前提下提升凸耳根部的抗弯曲强度，避免长期受周向力作用出现根部开裂的问题。实际应用中，这类零件常采用增强尼龙或者铸铝材质加工，图中展示的两种配色分别对应不同的使用场景，绿色款多为玻纤增强尼龙材质，适合有一定腐蚀环境、需要减重的工位，白色款多为聚甲醛或者铸铝材质，

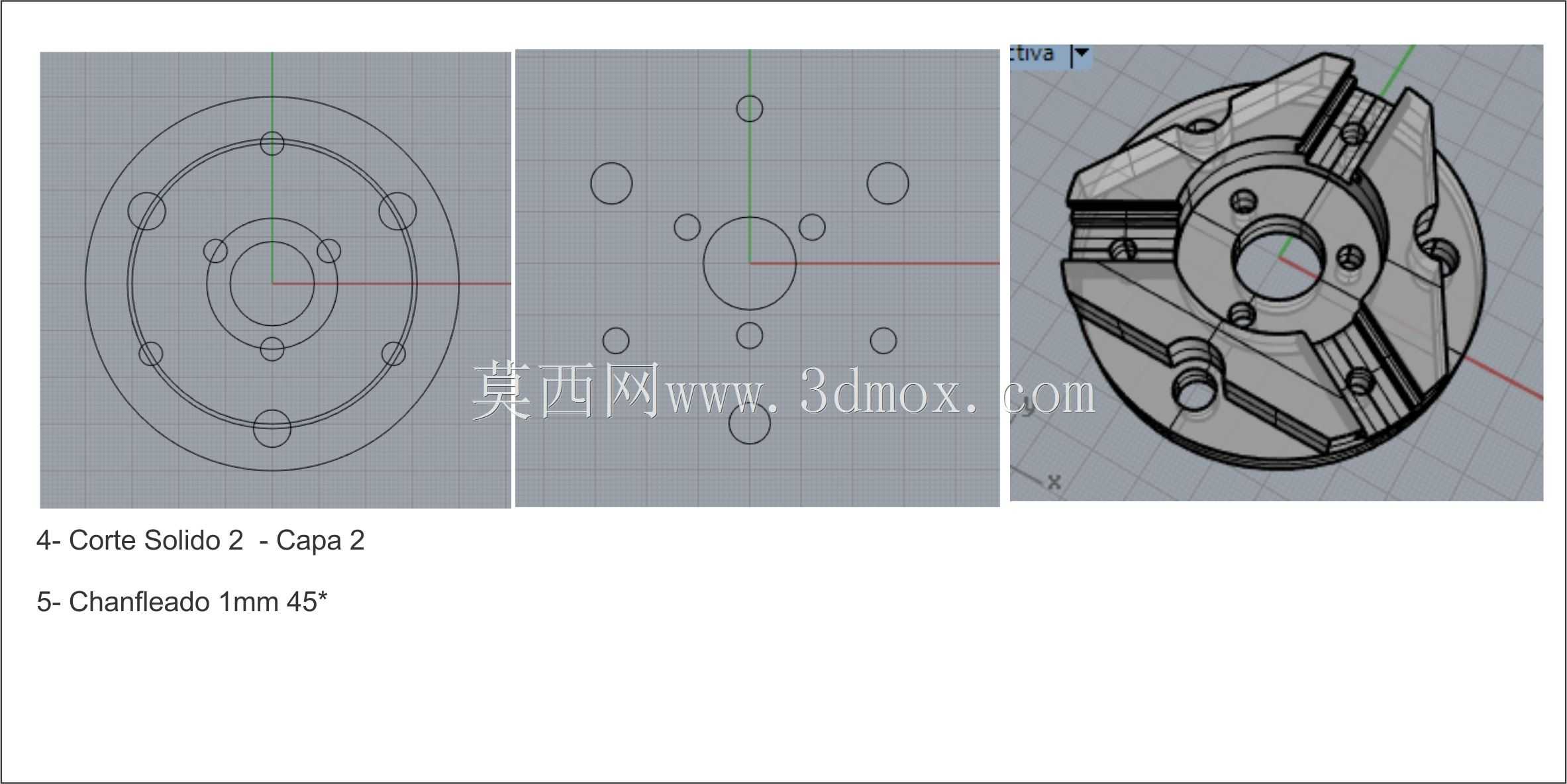

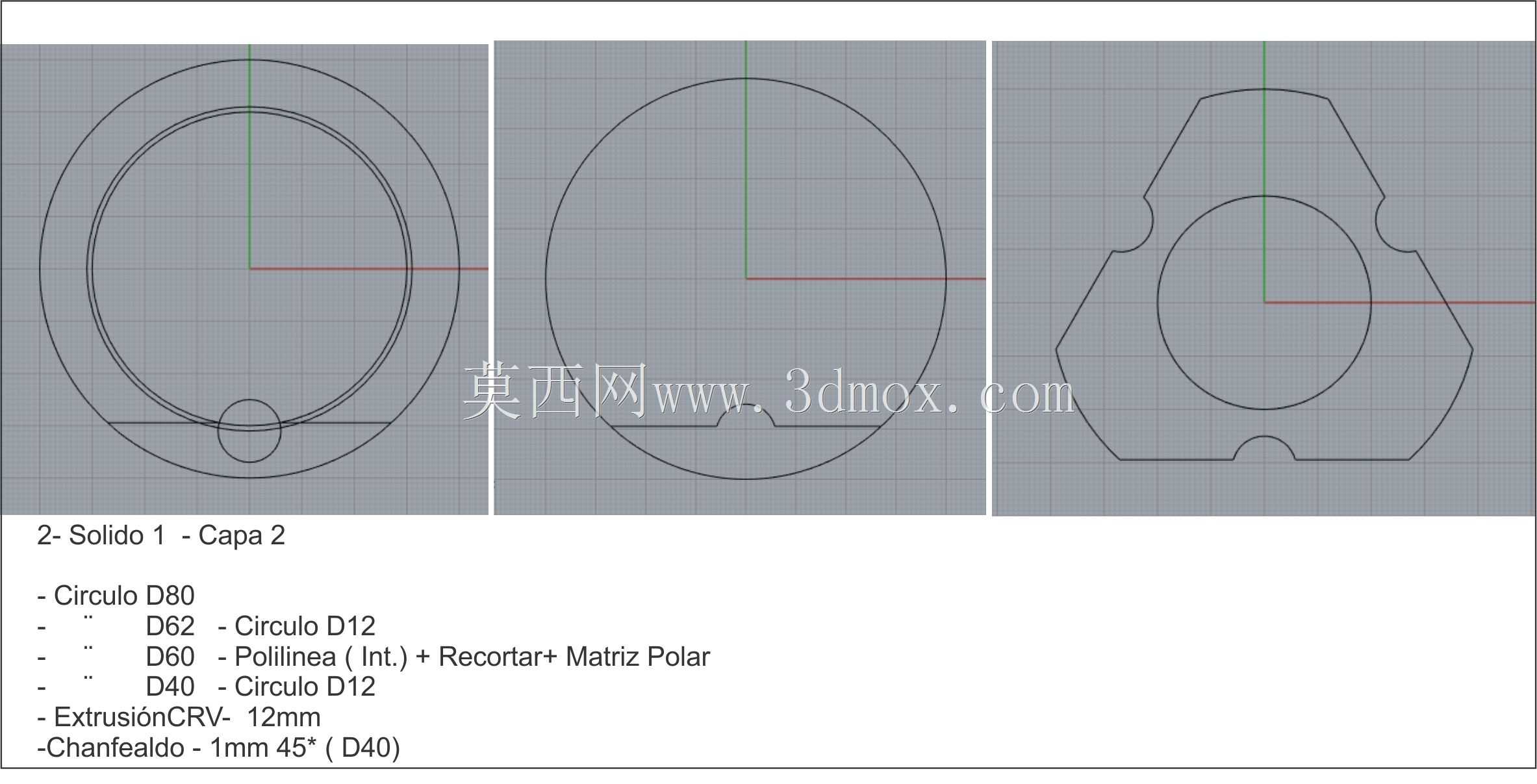

　　适合摩擦频次更高、需要更好耐磨性能的连接位置。设计这类零件的时候，需要重点核对卡槽与配对卡块的配合间隙，间隙过大会导致周向窜动，运行时产生撞击噪音，间隙过小则会出现安装卡滞，无法顺利旋转到位的问题；同时要注意沉头孔的位置度公差，控制在0.1mm以内，避免安装时螺栓无法顺利穿入配对法兰的螺孔。另外，零件的安装贴合面需要做平面度处理，平面度误差控制在0.05mm以内，保证连接后两个接触面完全贴合，避免出现局部应力集中导致的零件变形。在三维建模过程中，这类零件的建模重点在于周向阵列特征的角度控制，需要保证三个凸耳的角度误差在允许范围内，同时圆角过渡要做的均匀一致，尤其是凸耳根部的圆角，不能出现直角尖角，避免应力集中导致的零件失效。
