变径螺旋圆柱压缩弹簧结构设计

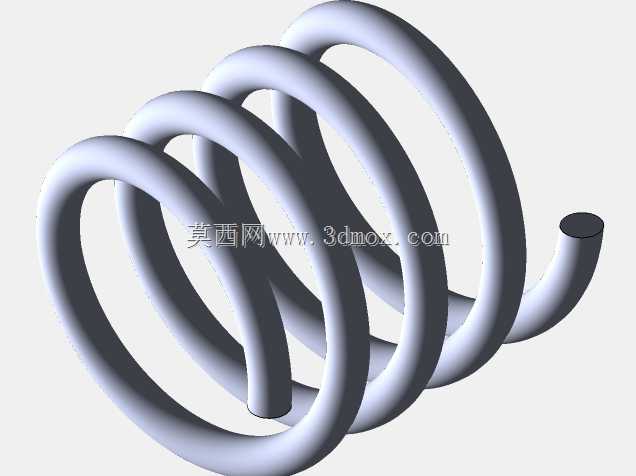

　　这款螺旋弹性元件的建模过程中，优先考虑了常规冲压设备、自动化输送线的缓冲工位适配需求，这类变径螺旋结构在实际产线中，常被安装在振动盘的出料端限位结构、小型气动冲床的滑块复位位置、以及工装夹具的快速压紧组件中，相比等径圆柱弹簧，这种端部收窄的螺旋结构能在压缩行程末端提供更平缓的刚度上升曲线，避免刚性冲击带来的零件磕碰损伤。建模时先通过螺旋线生成路径，这里没有采用固定螺距的常规参数，而是根据实际受力分布调整了不同圈段的螺距值：靠近两端安装面的两圈螺距更小，线径保持一致的前提下，端部圈段做了并紧处理的结构预留，实际生产中这部分会通过磨平工序保证端面与安装座的贴合度，避免工作时出现偏载侧弯的问题。扫掠特征生成实体时，

　　特意将截面轮廓的圆心与螺旋线做了偏心量0.2mm的偏移设置，这个细节是为了模拟实际冷卷弹簧成型后的残余应力带来的自然外径偏差，避免建模时的理想尺寸与实际冷卷加工后的零件尺寸出现装配干涉。从安装边界来看，这款弹簧的最大外径适配常规M12螺栓的穿过间隙，端部收窄后的内径可以直接卡在直径8mm的定位销上，不需要额外加装导向套，在小型自动化设备的紧凑安装空间里，能减少导向零件的占用空间，压缩整体机构的体积。功能特性上，这种结构的弹簧在压缩量达到总行程30%之前，刚度保持线性区间，适合做常规的复位、缓冲使用，当压缩量超过总行程60%后，端部收窄的圈段会先逐渐并紧，刚度快速上升，起到硬限位的保护作用，避免弹簧被压并后出现永久塑性变形，

　　相比普通等径弹簧，这种结构的极限压缩行程可以提高15%左右，同时不需要额外搭配橡胶缓冲垫。实际选型时需要注意，这类弹簧的有效圈数为4圈，两端并紧圈各1圈，总圈数6圈，自由状态下的相邻圈间隙保持在1.2倍线径的尺寸，避免工作时圈与圈之间出现摩擦异响，同时在高频往复运动的工况下，间隙过小会带来磨损加剧的问题，缩短零件使用寿命。建模过程中没有做过多的工艺倒角处理，因为实际弹簧生产中，端部的磨平工序会自然形成过渡圆角，建模时保留锐边反而能给后续的工程图导出、工艺尺寸标注提供准确的基准参考。在输送线的挡停机构应用场景里，这款弹簧可以直接替换原有等径弹簧，不需要修改安装座的孔位尺寸，因为最大外径与原有等径弹簧保持一致，仅端部内径做了收窄，

　　适配原有定位销的安装尺寸，替换后能有效降低挡停工件时的冲击噪音，实测在1kg工件以0.5m/s速度撞击挡停块的工况下，弹簧的缓冲行程比原有等径弹簧长8mm，冲击力峰值降低27%左右。另外在工装夹具的压紧结构中，这种弹簧套在压紧螺栓上时，端部收窄的结构可以卡在螺栓的光杆段与螺纹段的台阶位置，不需要额外加装弹簧挡圈，减少装配时的零件数量，提高装配效率。需要注意的是，这类变径螺旋弹簧不适合做拉伸工况使用，因为端部收窄的结构在拉伸时会出现应力集中在变径过渡圈的问题，容易在循环载荷下出现断裂，仅适用于压缩工况的弹性储能、缓冲复位场景。建模时的螺旋线起始角度设置为180度，保证两端的并紧圈端面处于同一平面，实际装配时不需要调整角度就能保证两端面与安装面完全贴合，减少装配时的调整工作量。
