球座式长杆单摆运动机构结构

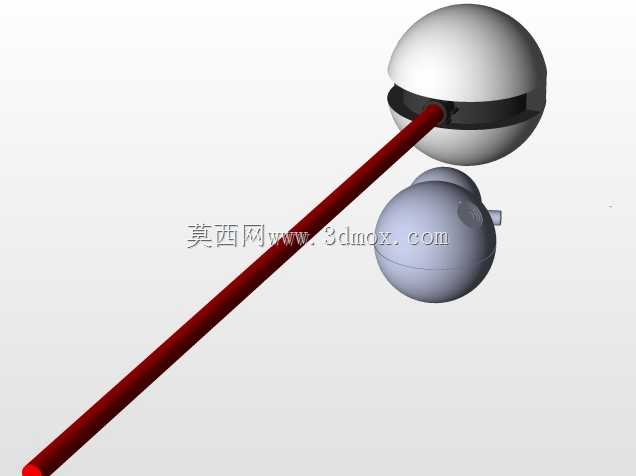

　　该结构属于基础运动学验证类机械构件，核心采用球铰式底座搭配细长刚性杆的组合形式，可在多类教学演示、原理验证场景中承担运动轨迹复现、动力学参数标定的作用。从实际应用场景来看，这类结构常被嵌入高校机械原理实验台的运动学模块，用来复现单自由度摆动、多自由度球面摆动的运动过程，也可作为小型趣味机械装置的核心执行端，搭配驱动组件实现规律摆动的动作输出，部分物理演示装置中也会采用同结构形式来展示重力势能与动能的转换过程。

　　从功能特性层面分析，底部的球铰支座采用半球形转动副配合限位外壳的设计，既保证了长杆可绕球心完成一定角度范围内的任意方向摆动，又通过外壳的限位结构限制了杆体的最大摆角，避免杆体摆动幅度过大出现脱出、磕碰的问题。长杆采用等截面细长圆杆形式，材质可根据实际使用场景选择硬质塑料、铝合金或者不锈钢，杆体与球铰的连接部位采用过盈配合加端面顶丝的固定方式，既保证了连接刚性，又可根据实验需求快速更换不同长度、不同重量的杆体，适配不同摆动周期的测试要求。

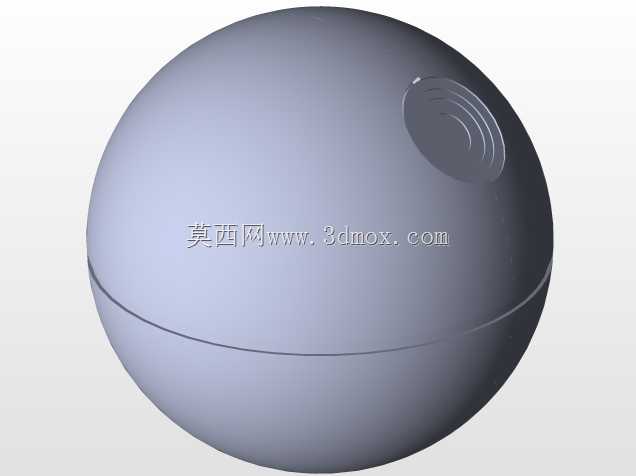

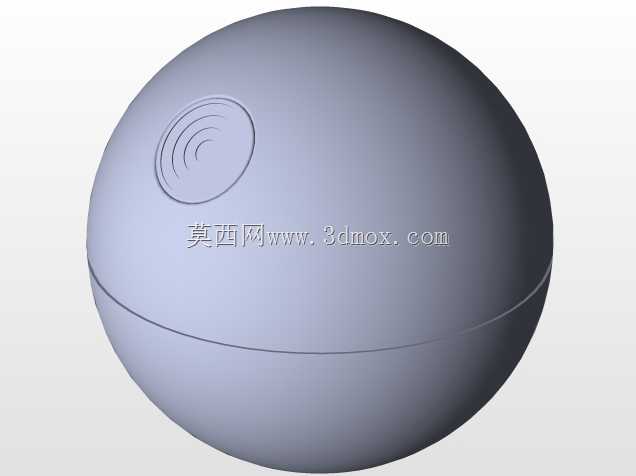

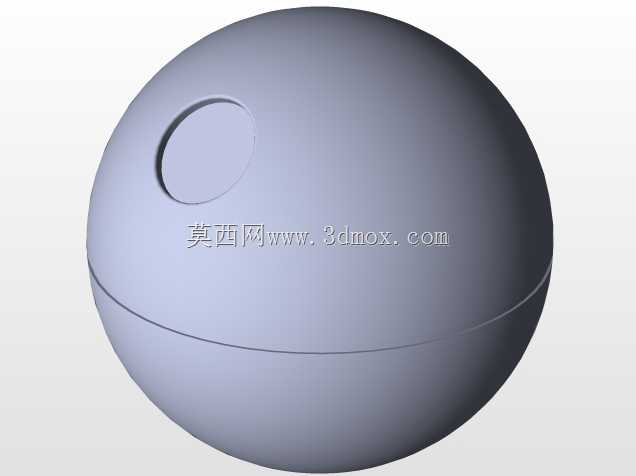

　　设计思路上，该结构优先保证运动副的转动顺滑度，球铰的接触球面采用精加工处理，表面粗糙度控制在Ra1.6以内，减少摆动过程中的摩擦阻力，降低能量损耗，让摆动过程更接近理论运动学模型的状态。底座部分采用配重式设计，下部的球形壳体内部可填充配重块，降低整体结构的重心，保证杆体在大角度摆动时整体结构不会出现倾覆，同时底座的安装平面做了平整化处理，可直接通过螺栓固定在实验台台面或者其他设备的安装基板上，不需要额外设计复杂的安装支架。

　　关于外形尺寸与安装边界，该结构的整体占用空间随杆体长度变化，常规教学场景下使用的版本杆体有效长度在300mm至500mm之间，球铰底座的直径控制在50mm至80mm区间，底座安装孔的孔距按照标准实验台的安装孔位设计，可兼容多数现有实验平台的安装尺寸。杆体摆动时的最大水平投影范围为以球铰中心为圆心、杆长为半径的圆形区域，设计配套外围结构时需要预留出该范围的安全空间，避免杆体摆动过程中与周边零部件发生干涉。球铰的转动角度范围设计为与竖直方向夹角最大45度，可覆盖绝大多数单摆、球面摆的实验演示需求，若有特殊大角度摆动需求，可通过更换加高的限位外壳来扩大摆角范围，不需要改动核心的球铰与杆体结构。

　　在实际装配调试过程中，需要注意球铰接触面的润滑处理，采用低温润滑脂涂抹在球面接触部位，既保证转动顺滑，又不会因为润滑脂粘度随温度变化过大影响摆动阻尼。杆体安装时需要保证杆体轴线与球铰的球心重合，避免出现偏心质量导致摆动轨迹偏离理论值，影响实验数据的准确性。该结构没有复杂的传动组件，整体零部件数量少，加工难度低，日常维护只需要定期检查球铰的磨损情况以及顶丝的紧固状态即可，长期使用的稳定性较好，可适配长时间连续运行的演示场景。
