异形创意特种齿轮结构设计

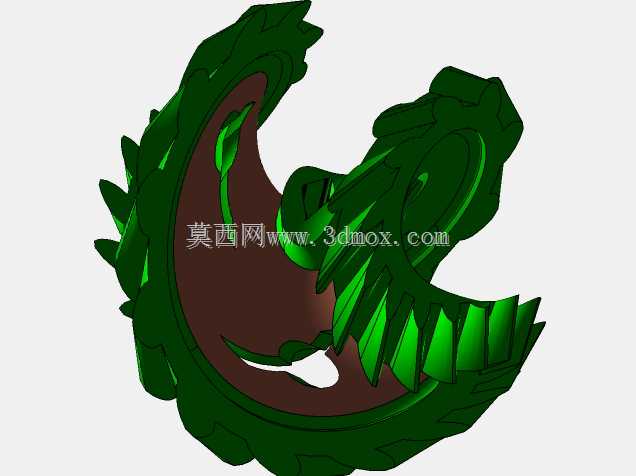

　　这款异形齿轮结构是在标准Vex32齿齿轮的基础上做的创意化结构改造，打破了常规齿轮规整圆形的齿圈布局，将齿形排布与仿生造型做了融合设计，没有脱离齿轮本身的传动啮合基础逻辑。从实际应用场景来看，这类非圆特种齿轮并不适配常规的定传动比工业传动场景，更多是用于创意机械装置、科普展示教具、主题文创机械摆件的传动环节，也可作为机械创意设计课程中的教学案例，帮助学习者理解非圆齿轮的齿形排布逻辑、啮合间隙控制要点。从功能特性上看，该结构保留了标准32齿齿轮的核心齿形参数，齿距、齿高、压力角均沿用原标准齿轮的设计基准，能保证与同模数标准齿轮的基础啮合能力，同时通过齿圈轮廓的异形化调整，可实现特定的非匀速传动输出效果，在需要特殊传动节律的创意装置中，

　　能省去额外的凸轮机构布置，直接通过齿轮本身的轮廓变化实现预设的运动规律。设计思路上，首先以标准Vex32齿齿轮的分度圆为基准，先确定所有轮齿的啮合工作面参数，保证每个参与啮合的齿形都满足传动强度要求，不会因为外形改造出现齿根强度不足、啮合卡滞的问题；之后在非啮合的齿圈外侧区域做仿生造型的延伸设计，将多余的结构部分做一体化的造型处理，整个零件为一体化结构，不需要额外拼接装配，减少了装配误差带来的传动跳动问题。从安装边界来看，该结构的中心安装孔完全沿用原标准齿轮的安装尺寸，可直接适配Vex套件的标准安装轴，不需要额外定制连接轴件；整体外轮廓的最大回转半径比原标准齿轮增大约18%，在做机构布置时需要预留足够的回转空间，

　　避免转动过程中与周边结构件发生干涉；齿侧间隙按照精密传动级别的要求控制在0.05-0.1mm区间，既保证传动过程无卡滞，也不会因为间隙过大出现传动回差。在实际加工适配性上，该结构既可以通过3D打印做快速原型验证，也可以通过数控铣削做金属材质的成品加工，齿形部分的加工精度要求与标准齿轮一致，非功能区的仿生造型部分可适当降低表面粗糙度要求，平衡加工成本与外观效果。需要注意的是，由于齿圈为非圆结构，做动平衡校验时需要针对异形轮廓做配重调整，若用于高速传动场景，需要在非啮合侧的造型区域做减重孔设计，降低整体转动惯量，减少高速运转时的振动问题；如果仅用于低速展示类场景，则不需要额外做动平衡处理，直接安装即可满足使用需求。
