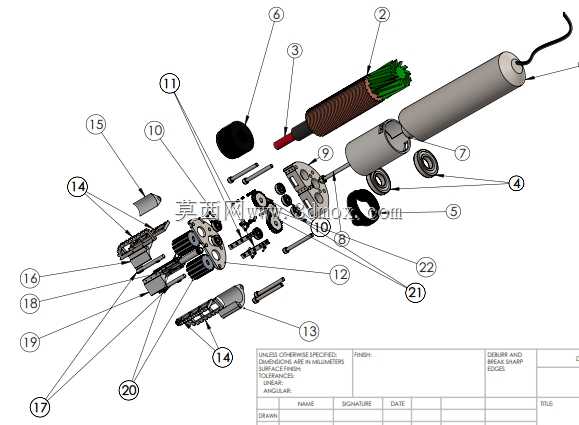

这套爆炸视图呈现的是手持直向磨光机的全套内部装配结构,这类工具在金属加工、模具修配、石材打磨场景中应用极广,不管是车间里去除工件焊渣、修整注塑模具飞边,还是现场安装作业中打磨金属管材切口,都离不开这类手持电动磨削设备。从拆解的零件排布能看出,整机采用同轴串联的布局逻辑,动力段、传动段、输出夹持段沿机身长轴依次排布,刚好适配人手握持的操作姿态,不会出现重心偏置导致的长时间操作疲劳。
动力核心部分是带绕组的电枢转子,配套的换向器与碳刷组件在图中对应编号位置,转子两端的支撑轴承分别嵌套在机壳的定位台阶内,能抵消转子高速运转时的径向跳动,这类直磨机工作转速通常在万转以上,轴承的定位精度直接决定运转时的振动幅度,设计时轴承位的配合公差选用过渡配合,既保证装配时不会出现压装困难,也能避免长期运转后轴承外圈在机壳内打滑移位。转子外侧包裹的定子组件与机壳内壁贴合,机壳对应定子位置设计有散热格栅,能让转子尾部的风叶在运转时带动空气流经定子绕组表面,带走持续工作产生的热量,避免绕组过热烧毁。
传动段采用行星减速齿轮结构,从图中能看到多片行星齿轮与中心太阳轮、内齿圈的配合关系,这种减速结构能在有限的径向空间内实现大减速比,把转子输出的高转速低扭矩,转化为输出轴端的低转速高扭矩,匹配磨削作业需要的切削力。齿轮组件的润滑依靠机壳内腔的润滑脂密封存储,设计时在传动段与动力段之间设置了密封挡圈,避免润滑脂被转子带动的气流甩入绕组区域,同时也能防止外界磨削产生的粉尘进入齿轮啮合面,加剧齿轮磨损。
输出端的夹头组件连接在传动段的输出轴上,用来夹持不同规格的磨头、砂轮杆,输出轴的前端设置有防尘轴承,能阻挡打磨时产生的金属碎屑、粉尘进入机身内部,图中对应位置的橡胶密封套,就是用来填补输出轴与前端盖之间的间隙,即便作业时握持角度多变,也能保证密封可靠性。机壳部分分为前后两段,前段采用金属材质包裹传动组件,承受打磨作业时的反作用力与意外磕碰,后段采用绝缘工程塑料材质,包裹带电的定子转子部分,满足手持电动工具的电气绝缘要求,避免漏电风险。
从安装边界来看,整机装配完成后外径控制在握持舒适的范围内,长度方向从尾部电源线出线口到前端夹头端面的尺寸,刚好适配单手握持时的手掌跨度,尾部的电源线出线位置设置有防弯折护套,避免作业时反复弯折导致线芯断裂。机壳上的开关组件嵌装在握持区域的拇指可控位置,不需要变换握持姿势就能完成启停操作,开关周边设置有防尘胶罩,阻挡粉尘进入开关触点间隙。所有内部零件在装配时都有对应的定位销、卡簧来限定轴向位置,不会因为运转时的振动出现零件窜动,比如每个轴承的外侧都有对应卡簧嵌入机壳的卡槽内,齿轮轴的轴向间隙通过调整垫片控制在合理范围,既不会因为间隙过大出现传动冲击,也不会因为间隙过小导致运转卡滞。这类结构设计的核心是在紧凑的机身空间内,平衡动力输出、散热效率、密封防护、操作手感这几个核心需求,每个零件的尺寸边界都经过反复适配,不会出现零件干涉的问题,装配顺序也遵循从尾到头的串联逻辑,不需要复杂的专用工装就能完成整机组装,后期维护更换碳刷、轴承这类易损件时,也只需要拆开对应段的机壳即可,不需要完全拆解全部零件。
