壁挂式LED设备塑料防护外壳结构设计

　　这款壁挂式LED设备外壳，主要面向室内墙面安装的小型LED控制、信号指示类设备配套使用，常见应用场景涵盖办公区域智能照明控制终端、公共走廊应急状态指示单元、小型商用空间LED氛围灯驱动防护壳体，也可适配同安装尺寸的WiFi类信号发射终端、小型扬声器外罩使用，核心作用是为内部PCB电路板、LED发光模组、接线端子等核心元器件提供物理防护，隔绝日常使用中的灰尘侵入、意外泼溅液体侵蚀，同时避免内部带电部件直接外露引发的接触风险。

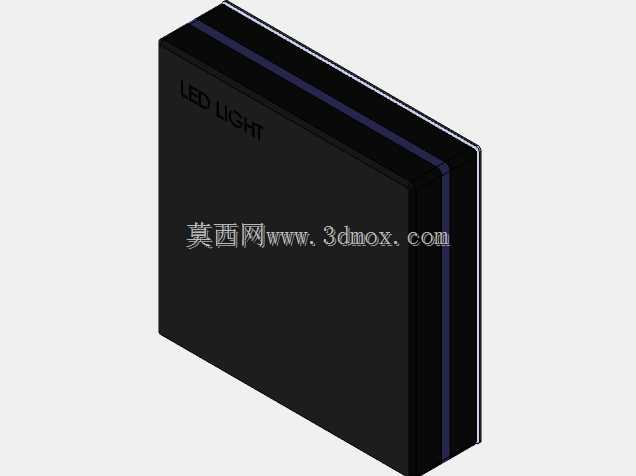

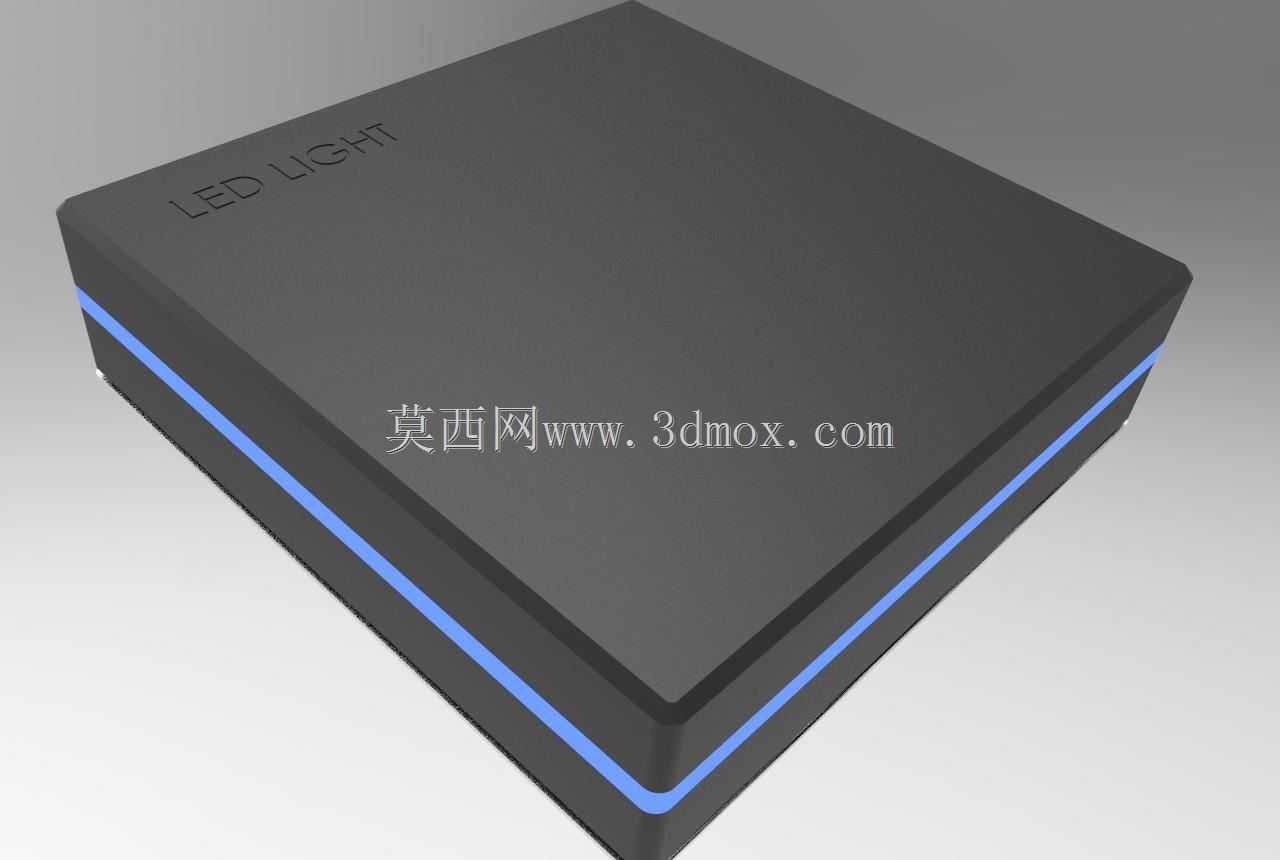

　　从结构设计思路来看，整体采用方正切角的盒体造型，顶面做了极小的圆角过渡处理，没有尖锐的棱角，既可以降低注塑生产过程中的应力集中问题，减少成型后壳体的翘曲变形概率，也能避免安装维护过程中棱角划伤操作人员。壳体侧面环绕设置的内凹灯带槽，是专门为LED发光条预留的安装位，槽体深度刚好可以容纳常规厚度的软灯带，装配后灯带表面与壳体侧面基本齐平，不会出现突出剐蹭的问题，发光时光线可以沿着壳体周向均匀透出，不会出现局部漏光或者光线被壳体遮挡的暗区。壳体的壁厚设计遵循常规注塑件的均匀壁厚原则，整体壁厚控制在2mm左右，既可以保证壳体的结构强度，在壁挂安装后不会因为内部元器件的重量出现中部凹陷变形，也能控制注塑成型的周期，减少材料的不必要损耗。

　　安装边界方面，这款壳体采用壁挂式安装逻辑，背部预留了标准的挂装孔位，孔位间距适配常规86型暗装底盒的安装尺寸，也支持直接使用膨胀螺丝在实心墙面、木质墙板、金属支架等不同安装基面固定，安装时不需要额外定制复杂的转接支架，常规的电工安装工具即可完成装配。壳体的开合方式采用上下扣合结构，扣位设置在壳体内部的四周边缘，外部没有裸露的螺丝孔，既保证了外表面的整洁美观，也能避免螺丝长期暴露在空气中出现锈蚀问题，后期维护拆卸时只需要用专用撬片沿着壳体合模缝轻轻撬动即可打开上下盖，不需要破坏壳体结构。

　　从功能特性上看，壳体的内部分布了多组定位筋条，筋条高度根据内部PCB板的安装高度做了差异化设计，既可以对电路板起到限位作用，避免设备在运输、使用过程中电路板出现移位晃动，也能在电路板与壳体内壁之间留出足够的散热间隙，LED模组长时间工作产生的热量可以通过间隙内的空气流通缓慢散出，不会因为热量积聚导致壳体局部过热变形。壳体的进线口预留在背部下方位置，开口尺寸适配常规的电源线护线套，装配时电源线穿过护线套后接入内部接线端子，护线套可以起到固定线缆、避免线缆被壳体开口边缘割破绝缘层的作用，同时也能减少灰尘从进线位置进入壳体内部。

　　实际选型适配过程中，这款外壳可以兼容多款不同功率的小型LED驱动模组，内部预留的安装柱高度支持5mm以内厚度的PCB板固定，不需要额外做结构修改就能直接适配同尺寸的控制板，对于结构设计人员来说，可以直接在现有壳体结构基础上调整内部筋位、开孔位置，快速衍生出适配不同功能模块的衍生型号，大幅缩短新产品的外壳开发周期，减少开模前期的验证成本。壳体表面采用细磨砂纹理处理，不容易残留指纹和灰尘，日常清洁只需要用干布擦拭即可，不需要特殊的清洁维护，适配公共区域、商用空间这类需要长期保持外观整洁的使用场景。
