带直筒腔体的螺旋换热管路结构

项目分类:换热器 发布时间:2021-11-08 ID:374613

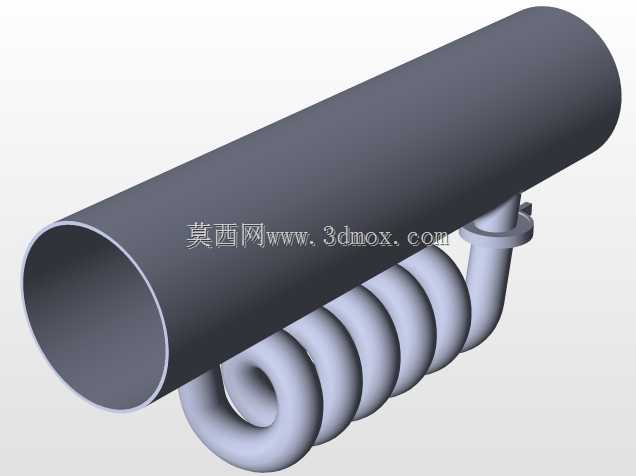

  • 带直筒腔体的螺旋换热管路结构

  这套螺旋管路结构,核心是将螺旋盘管与直筒腔体做集成化设计,在化工、暖通、能源回收类换热场景中适配性极强。日常做换热单元选型时,很多工况会遇到壳程空间有限、同时需要兼顾介质流速与换热接触面积的矛盾,常规直管列管结构要么需要拉长整体轴向尺寸,要么在有限壳径内排布的换热面积不足,而这种将螺旋盘管嵌套在直筒腔体内的结构,刚好能在紧凑的安装边界下,拉长换热介质的流动路径。

  从实际功能来看,直筒腔体作为壳程介质的流通通道,介质从筒体一端进入后,会沿着筒体内壁与螺旋盘管的外壁间隙流动,而盘管内部走另一路需要换热的介质,两种介质通过盘管的薄壁金属壁完成热量交换。螺旋结构的盘管本身会让管内介质形成持续的紊流状态,避免层流边界层带来的热阻提升,哪怕管内介质流速不高,也能维持不错的换热效率,这一点在低流量余热回收场景里优势格外明显,很多小型烟气余热回收、小型制冷机组的蒸发器段,都会用到类似的结构逻辑。

  设计这套结构的时候,首先要敲定的是直筒腔体的内径与螺旋盘管的外径间隙,间隙太小会导致壳程介质流动阻力陡增,配套的泵组功耗会超出设计阈值,间隙太大则会让壳程介质出现短路流,部分介质没和盘管充分接触就直接流出腔体,拉低整体换热效率。螺旋盘管的螺距设计也需要反复校核,螺距过密会让盘管之间的流道过窄,容易积存介质中的杂质,长期运行后出现结垢堵塞的问题,螺距过大则会浪费筒体内的轴向空间,达不到紧凑排布的设计初衷。

  安装边界上,直筒腔体两端可以根据对接管路的标准做法兰接口或者焊接坡口,盘管的进出口从筒体侧壁引出,引出位置需要做补强焊接,避免筒体开孔处的应力集中,尤其是承压运行的工况下,开孔位置的焊接坡口、焊后探伤要求都要对应压力等级做匹配。盘管的弯曲半径不能小于管材的最小弯曲半径,不然弯制过程中会出现管壁减薄超差、甚至弯裂的问题,不同材质的管材最小弯曲半径有明确的工程规范,比如常用的304不锈钢无缝管,冷弯状态下弯曲半径一般不小于管材外径的2.5倍,设计时要提前把这个约束条件纳入螺旋参数的计算里,不能只盯着换热面积盲目缩小螺旋直径。

  实际建模过程中,螺旋盘管的扫掠路径需要和筒体的同轴度做严格约束,保证盘管整体在筒体内居中,不会出现某一侧盘管贴到筒体内壁的情况,一旦出现贴壁,贴壁位置的壳程介质流道被堵死,不仅会降低换热面积利用率,还会导致局部流速异常,长期运行后出现局部冲刷腐蚀。另外盘管与筒体的连接固定点,不能做满焊固定,要预留一定的热胀冷缩余量,因为设备启停过程中,盘管和筒体的温度变化速率不一致,热膨胀量的差异如果被硬约束限制,会在焊接位置产生很大的热应力,反复启停后容易出现焊缝开裂漏液的问题,一般会在筒体内壁设置几个导向限位卡,只限制盘管的径向位移,不限制轴向的微小伸缩,刚好解决这个问题。

  从流体特性的角度看,螺旋管内的介质在流动时会产生垂直于流动方向的二次环流,这个环流会持续扰动管内的温度边界层,让管中心的高温介质和管壁附近的低温介质持续混合,相比直管段,同等流速下换热系数能提升40%以上,这也是为什么很多紧凑式换热单元会优先选择螺旋管结构。不过设计时也要注意管程的阻力损失,螺旋结构带来的阻力比直管大不少,需要根据系统的泵组扬程核算盘管的总长度、螺旋圈数,不能为了堆换热面积无限制增加盘管长度,导致管程阻力超出系统允许的压损范围,不然实际运行时介质流量达不到设计值,换热效率反而会下降。

  这套结构的直筒段除了作为壳程流道,本身也可以作为承压外壳,不需要额外再做外部壳体,进一步压缩了整体的安装尺寸,在一些安装空间受限的场景,比如小型设备的余热回收单元、船舶机舱内的换热装置、分布式供暖的小型换热机组里,这种集成化的结构能大幅减少安装占用的空间,同时减少外部连接的管路焊缝,降低泄漏风险。建模时还要注意盘管进出口的方向,要和现场的管路走向匹配,避免安装时出现管路强行对接的情况,进出口的接管长度也要预留出法兰安装或者焊接的操作空间,不能让接口位置太贴近筒体外壁,导致现场安装时没有操作空间。
