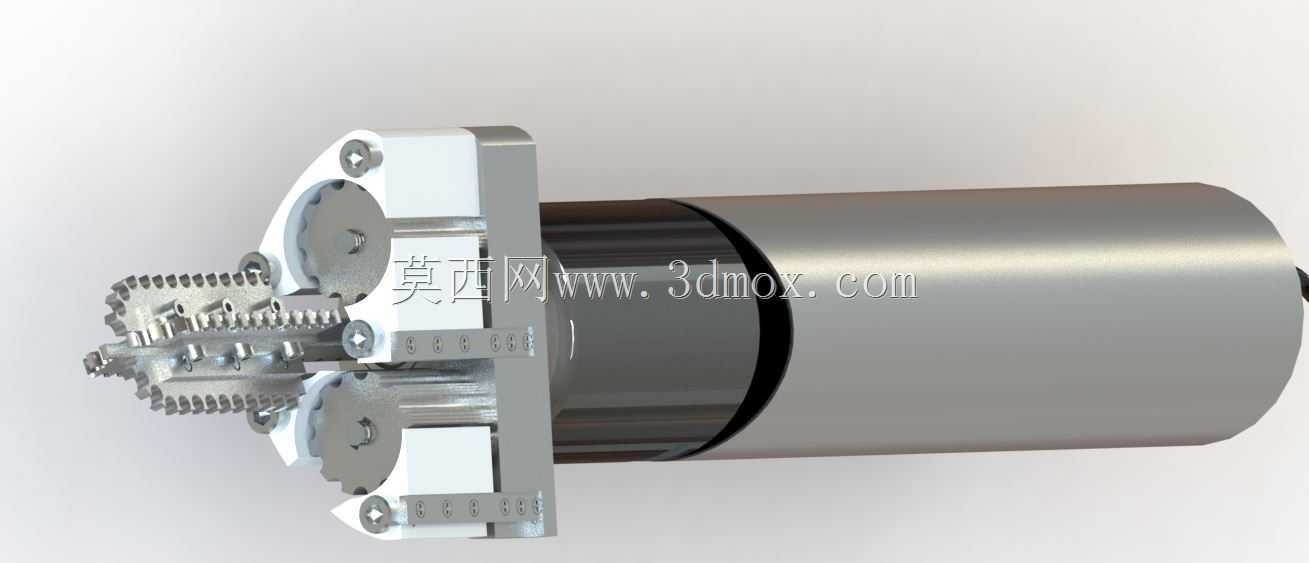

带齿轮执行端的微型直流驱动装置结构

　　这套带齿轮执行端的微型驱动结构，在小型自动化执行场景里适配性很强，常见于小型物料分拣拨料机构、精密仪器进给调节、小型阀门驱动这类对安装空间有严格限制的工位。从结构布局来看，动力输出端采用双齿轮啮合的执行结构，齿形做了等模数等齿距的标准化设计，啮合侧隙控制在常规精密传动的合理区间，既保证传动过程无卡滞，也能避免反向间隙过大带来的执行精度偏差。前端的安装法兰采用对称孔位设计，安装基准面与动力输出轴的同轴度公差控制在0.02mm以内，能直接适配常规的小型设备安装面板，不需要额外做转接工装，现场安装时只需要对准定位孔锁紧固定螺丝即可完成装配，大幅降低现场调试的工作量。动力段采用圆柱形筒体结构，内部集成动力输出与减速组件，

　　筒体的外径尺寸做了统一化设计，能适配常规的圆形安装卡座，在狭小的设备内腔里可以直接通过卡箍完成固定，不需要预留额外的螺栓操作空间。设计阶段优先考虑了传动链路的载荷分配，前端执行齿轮的齿面做了加厚处理，能承受执行端接触物料时带来的径向冲击载荷，避免齿根断裂的失效风险；齿轮与输出轴的连接采用扁位定位加紧固螺丝的固定方式，相比单纯的过盈配合，能传递更大的扭矩，在频繁正反转的工况下也不会出现轴与齿轮相对滑动的问题。从安装边界来看，整体结构的轴向总长度控制在紧凑范围内，前端执行端突出安装法兰的尺寸较短，不会在设备外侧占用过多操作空间，尾部的筒体末端做了平切处理，没有突出的接线或结构凸起，能紧贴设备内腔的后壁安装，进一步压缩整体占用的空间。

　　传动过程中，动力从筒体内部的减速组件输出后，直接传递到前端的主动齿轮，再通过啮合带动从动齿轮同步反向转动，两个齿轮的齿端都做了圆角导向处理，在接触被拨动的物料时不会出现卡料或者刮伤物料表面的情况，适合用来输送、分拣小型的片状或者柱状零件。结构上的支撑座采用一体化加工的白色硬质材质，兼顾轻量化与结构强度，两个齿轮的支撑轴都直接固定在这个支撑座上，轴孔的位置度公差经过严格校核，保证两个齿轮的中心距偏差在允许范围内，啮合时齿面接触面积能达到齿面总宽度的70%以上，减少局部磨损，提升整套结构的使用寿命。在实际选型适配时，这套结构可以直接替换同安装尺寸的常规微型驱动单元，不需要改动原有设备的安装孔位，对于旧设备的升级改造非常友好；

　　前端的执行齿轮可以根据实际接触的物料类型更换不同齿形、不同材质的配件，比如接触软质物料时可以更换尼龙材质的齿轮，降低运行噪音，接触硬质金属物料时可以更换淬火处理的钢质齿轮，提升耐磨性能。整套结构的动力输出方向与安装法兰平面垂直，适合侧面安装的执行工位，比如在小型输送线的侧方安装，用来完成物料的分道、阻挡或者定位动作，运行时的振动幅度很小，不会对周边的精密检测元件造成干扰。
