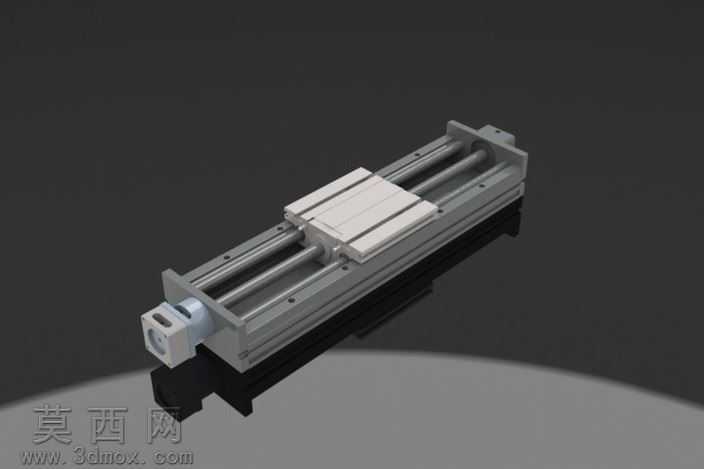

精密LM直线导轨系统组件三维结构

本作品为精密LM导轨系统组件的三维建模成果，建模过程严格遵循线性传动部件的实际工程尺寸规范，依托三维参数化建模逻辑完成全结构搭建。建模阶段首先梳理导轨系统的核心组成逻辑，将整体结构拆解为驱动端安装座、双平行光轴导轨、滑动承载滑块、端部限位端盖、底部安装基座五大核心模块，各模块间的装配约束完全匹配实际机械装配公差要求，滑块与光轴的配合间隙、驱动端与滑块的连接定位、基座安装孔的排布均按照工业导轨的通用设计标准设定，确保模型的结构合理性与工程参考价值。材质渲染阶段针对不同部件的实际工业用材赋予对应材质属性，底部安装基座采用阳极氧化硬质铝合金材质，调整金属粗糙度参数模拟哑光磨砂的工业铝件表面质感，还原铝合金表面细微的氧化纹理与冷调金属光泽；双平行光轴导轨采用轴承钢材质，调高材质反射度与光滑度参数，模拟镀铬光轴的高光亮面质感，同时添加细微的轴向打磨纹理，还原精密传动光轴的加工表面特征；滑动滑块采用航空铝合金材质，表面做硬质阳极氧化处理，渲染时区分滑块安装面与滑动面的质感差异，滑动接触面添加细微的耐磨涂层质感，安装面保留铝合金加工纹理；驱动端安装座采用压铸铝合金材质，表面做喷塑处理，渲染时模拟哑光深灰的喷塑表面质感，同时还原安装座上电机定位孔、联轴器避让槽的细节结构。结构设计上，该导轨系统采用双光轴平行导向结构，相比单导轨结构具备更高的抗扭刚度与承载稳定性，滑块内部集成滑动衬套结构，建模时还原了衬套与光轴的配合接触面，同时预留了润滑脂加注通道的结构细节；端部限位端盖内置缓冲阻尼结构，建模时还原了缓冲垫的安装槽位与限位螺钉的定位孔，可直观展示导轨的行程限位逻辑；底部基座沿长度方向排布等距安装沉孔，建模时还原沉孔的倒角与深度参数，可直接用于工程安装参考。渲染阶段采用影棚级三点布光方案，主光源从侧上方45度角投射，突出导轨组件的金属轮廓与结构层次，辅助光源从另一侧补光消除暗部死黑，背光源勾勒组件的边缘轮廓，避免模型与深色背景融合；地面添加微弱的反射效果，模拟金属组件在工作台面的倒影，提升渲染图的真实感；同时调整各材质的环境反射参数，让金属表面的反射更符合工业摄影的视觉效果，清晰展现各部件的结构衔接关系与材质特征。建模过程中对所有棱角做了符合加工工艺的倒角处理，避免出现不符合实际加工的尖锐棱角，安装孔、避让槽、定位凸台等细节结构均做了1:1还原，确保模型不仅具备外观展示效果，更能满足机械设计参考、装配模拟演示、教学案例讲解等多场景的使用需求。
