带法兰底座的筒式支座机械构件

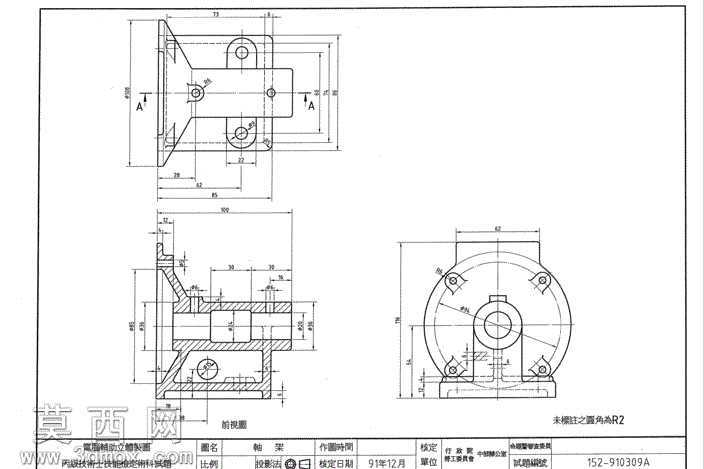

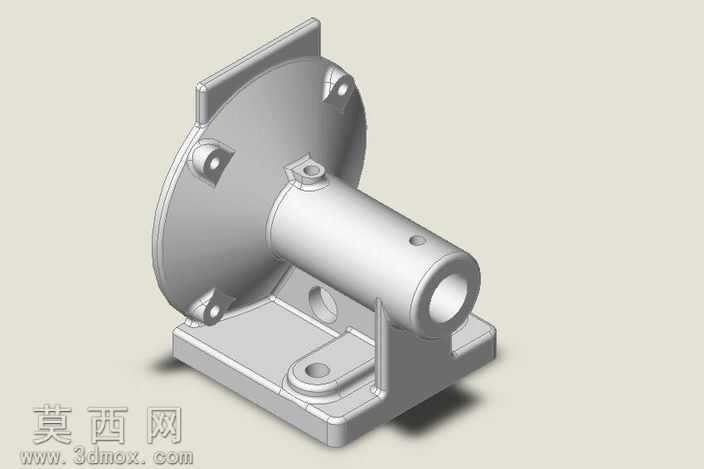

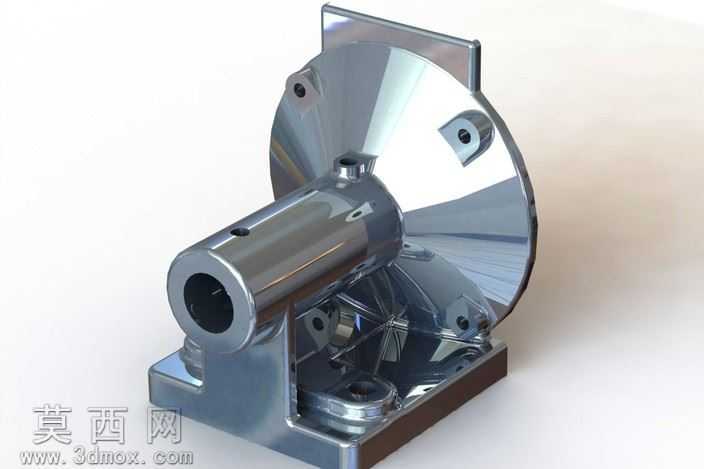

该机械构件采用三维参数化建模方式完成整体构建，建模过程中优先梳理零件的装配基准与功能逻辑，以底部方形安装底座作为整个构件的定位基准，底座上预留的沉头安装孔位严格遵循通用安装间距规范，孔位边缘做了适配螺栓装配的倒角处理，避免装配过程中出现应力集中或干涉问题。中部的支撑圆筒与底座之间通过三角加强筋实现刚性连接，加强筋的厚度与过渡圆角经过反复调整，在保证支撑强度的前提下尽可能优化材料分布，减少不必要的重量冗余；圆筒侧壁预留的径向小孔与端部的同轴内孔做了贯通校验，保证孔位的同轴度与位置精度符合机械加工的公差要求，圆筒与后方圆形法兰盘的连接位置做了贴合面的平整度处理，确保法兰连接时的密封与定位精度。后方的圆形法兰盘边缘均匀分布多个带凸台的安装耳，每个安装耳上的通孔位置与法兰中心保持严格的位置度公差，凸台结构既提升了安装位置的结构强度，也为装配时的垫片预留了足够的放置空间。建模全程采用实体特征堆叠的方式完成，从基础的拉伸凸台搭建整体轮廓，到旋转切除完成内孔结构，再通过阵列特征快速生成法兰盘上均匀分布的安装耳结构，最后对所有锐边做统一的圆角过渡处理，还原真实机械零件的工艺细节。渲染阶段采用哑光金属材质模拟铸铁加工后的零件质感，通过环境光遮蔽效果突出零件的结构层次与装配关系，光影调整时重点凸显加强筋、安装孔、法兰贴合面等关键结构的轮廓，让观看者能够清晰识别每个结构的功能与位置，整个建模过程严格遵循机械设计的工艺规范，所有结构均具备实际加工与装配的可行性，可作为机械结构教学、装配练习的参考案例。
