适配桌面级FDM打印机的线轴支撑座

　　桌面级FDM 3D打印作业过程中，耗材线轴的放置稳定性直接影响送丝顺畅度，不少入门级机型出厂未配置独立外置料架，打印时线轴随意放置在设备旁侧，容易出现线材拉扯阻力过大、线轴倾倒卡丝、线材缠绕打结等问题，轻则导致打印件表面出现层纹瑕疵、送丝不足缺料，重则造成打印中途断料停机，浪费耗材与打印工时。这款线轴支撑结构正是针对这类桌面机型的使用痛点设计，专门匹配geeetech E180机型的安装空间与使用需求，可直接通过3D打印制作成型，无需额外复杂机加工工序，使用者可自行快速制作完成投入使用。

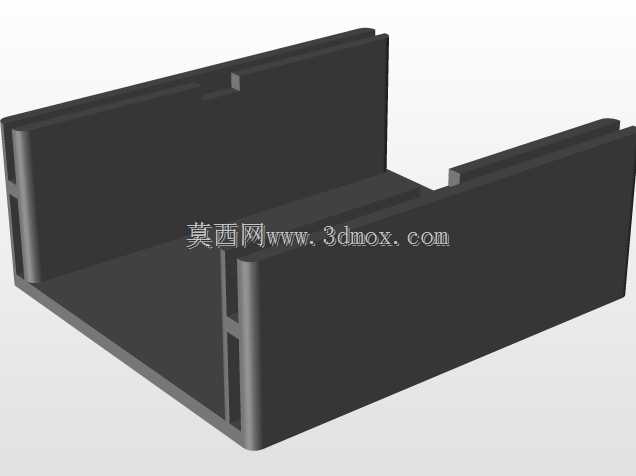

　　从结构设计来看，整体采用U型槽式承托结构，两侧立板设置有平行导向卡槽，既可以对放置在内的线轴形成侧向限位，避免线轴转动过程中出现轴向窜动脱出，也能适配不同宽度规格的标准1kg耗材线轴，卡槽的间隙经过反复调试，既不会对线轴的转动造成额外摩擦阻力，也不会因间隙过大导致线轴晃动。底部为整面平直承托底板，放置在桌面或者设备顶部时可形成足够的支撑接触面积，无需额外螺丝固定即可保持放置稳定，打印时线材从支架上方引出，送丝路径与设备挤出机进料口形成顺畅的走线角度，有效降低送丝阻力，保证送丝轮咬合线材的力度稳定，避免出现送丝打滑的问题。两侧立板上设计的竖向开槽结构，一方面可以减少打印该支架时的耗材用量，缩短打印时长，另一方面也能降低结构整体自重，同时开槽形成的镂空结构可方便使用者观察线轴剩余耗材量，无需挪动支架即可快速判断耗材剩余长度，提前做好换料准备。

　　尺寸边界方面，该支架整体适配尺寸为103mm×130mm×130mm，长宽高尺寸均控制在较小范围内，不会占用过多桌面操作空间，刚好适配geeetech E180这类小尺寸桌面3D打印机的顶部放置空间，放置在设备顶部时不会遮挡设备的操作按键、显示屏，也不会影响设备开盖维护、更换喷嘴等日常操作。结构的壁厚设置经过打印验证，采用常规PLA耗材打印时，设置20%填充率即可获得足够的结构强度，承托1kg重量的耗材线轴不会出现底板弯曲、立板变形的问题，长期使用也不会出现结构疲劳开裂的情况。

　　实际使用场景中，这款支架除了放置在桌面使用，也可根据实际走线需求固定在设备侧方型材上，适配不同的安装环境。针对不同直径的耗材线轴，U型槽的开口宽度预留了足够的适配余量，常规直径200mm以内的1kg装PLA、ABS、PETG等耗材线轴均可顺畅放置在槽内，线轴转动时不会与两侧立板发生摩擦卡顿。设计时特意将承托面的接触位置做了圆角过渡处理，避免线轴转动时棱角位置刮擦线轴侧壁，磨损线轴的塑料挡板。整个结构无额外装配零件，一体打印即可使用，不需要安装轴承、转轴等额外配件，打印完成后去除支撑即可直接投入使用，制作门槛极低，即使是刚接触3D打印的使用者也可快速制作完成。在长时间打印大尺寸模型的过程中，稳定的线轴支撑可保证送丝张力恒定，有效减少因送丝不畅导致的打印故障，提升打印成功率，尤其适合桌面级3D打印工作室、个人创客用户日常打印作业使用，也可作为入门级3D打印机的自制升级配件，弥补原厂配件的配置不足。
