自制省空间罐式打包压实装置

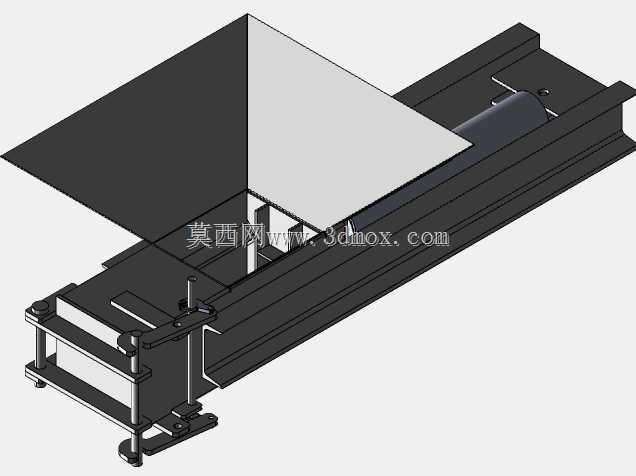

这款罐式打包压实装置主要面向小型加工场所、家庭作坊以及零散废品回收点位的金属罐类废料预处理场景，日常生产生活中产生的空罐头、废弃金属罐类废料往往占用大量收纳空间，零散堆放不仅影响场地整洁，也会提升后续回收转运的频次与成本，该装置正是针对这一痛点设计，通过手动施压的方式将空置的金属罐体压合为扁平状，大幅缩减废料的占用体积，让使用者可以积攒到足够体量的废料后再统一进行回收处理，减少不必要的转运奔波，提升零散废料回收的效率。装置整体采用长条形导轨式基座作为承载主体，基座采用标准型材拼接而成，底部设置有可调式支撑脚，能够适应不平整的地面安装需求，保证施压过程中设备的整体稳定性，不会出现侧翻、滑移的问题。基座前端设置有带限位挡板的压实工位，工位两侧配置有可调节的锁紧压杆，能够根据待处理罐体的直径调整夹持范围，避免施压过程中罐体弹出造成安全隐患，压杆采用螺纹调节结构，操作简单无需额外工具即可完成松紧调整。施压组件采用滑轨导向设计，压合推板沿基座上的线性导轨做直线运动，导向结构能够保证压合过程中推板始终保持垂直受力，不会出现偏载卡顿的问题，推板前端设置有与罐体弧度适配的定位槽，能够在压合初始阶段固定罐体位置，保证压合后的成品形态规整。装置上方设置有可翻转的集料导料结构，该结构呈三角漏斗形态，平时可以向上翻起收纳，完全不占用额外的操作空间，使用时向下翻折即可对准压实工位，方便批量投放待处理的罐体，导料板采用薄钢板弯折成型，边缘做了卷边钝化处理，避免操作过程中划伤操作人员。整体设备的安装边界十分灵活，不需要固定在地面上，只要放置在平整的硬质台面上即可使用，整体长度适配常规工作台的纵深尺寸，宽度不超过单人操作的合理臂展范围，即使是空间狭小的作坊角落也可以安置。设备的操作逻辑十分简单，不需要外接电源或者气源，纯手动机械结构的设计故障率极低，日常维护只需要定期在导轨接触面涂抹润滑脂即可，没有复杂的电控或者液压元件，即使没有机械操作经验的人员也可以快速上手使用。压合作业时，只需要将空置罐体放置在前端工位，调整两侧压杆固定罐体位置，扳动施压手柄带动推板沿导轨向前推进，即可将罐体压合至预设的扁平厚度，压合完成后扳动手柄复位，松开侧边压杆即可取出压合后的废料，整个作业流程单人次即可完成，单次压合作业耗时不超过十秒，能够满足小体量零散废料的日常处理需求。
