车载服务终端便携移动控制盒结构设计

　　做车载配套设备结构设计这些年，这类扁平式移动服务终端的壳体结构我经手过不下二十套，这次的模型把车载场景下的安装适配、手持操作的人机边界都卡得很准，先从实际落地的场景说起，这类终端主要用在车辆维保、移动服务巡检、车载配套设备的近场控制场景，比如上门汽车维保的服务人员手持终端录入工单、控制配套的检测设备，或是车载服务机器人的手持操控端，不需要固定安装在中控台，平时可以放在扶手箱、杯架旁的储物格，需要操作时单手持握就能完成所有交互。

　　先讲外形尺寸的边界设定，整个壳体采用圆角矩形的扁平设计，整体厚度控制在12mm以内，长宽比接近2:1，这个比例是反复验证过的，单手持握时拇指可以覆盖正面80%以上的操作区域，不会出现够不到边角操作键的情况，四个边角做了R8的大圆角过渡，一方面是避免手持时硌手，另一方面车载场景下难免有滑落磕碰，大圆角可以分散冲击应力，减少壳体开裂的概率。壳体侧边的接口只保留了一个Type-C数据充电口，位置设在短边的居中位置，这个位置的选择很有讲究，插线充电时不管是左手还是右手持握，线材都不会挡到手部操作区域，而且接口做了内凹1mm的沉台设计，插接头插入后不会突出壳体侧边太多，放在口袋或者储物格的时候不会因为剐蹭导致接头松动或是接口损坏。

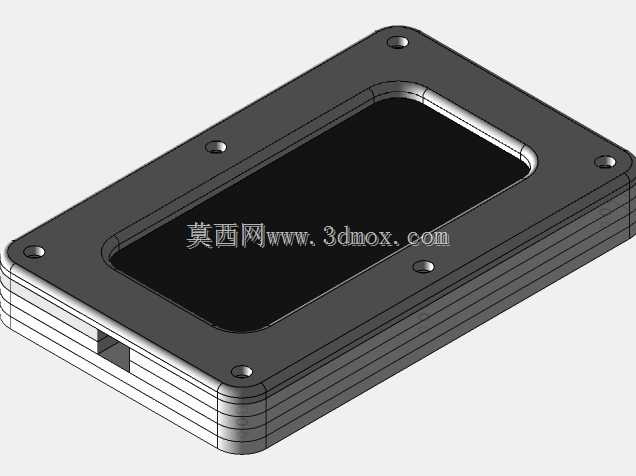

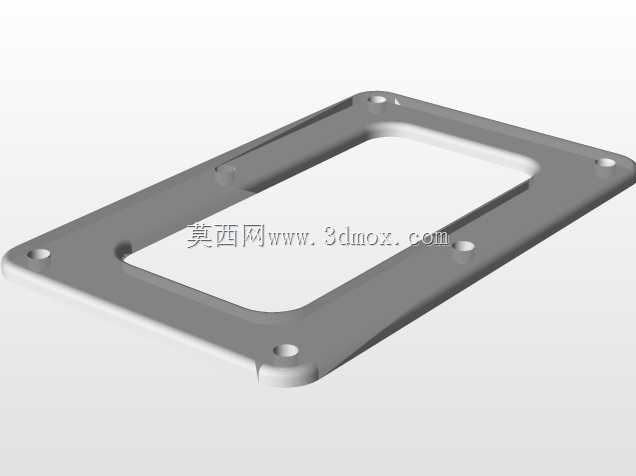

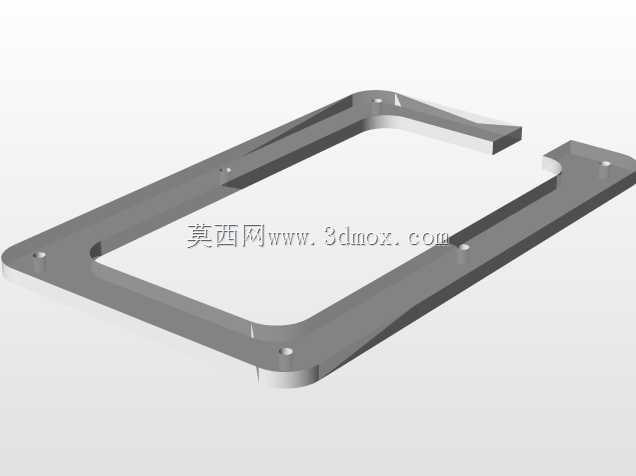

　　从设计思路上看，这个壳体采用上下盖扣合的装配结构，上下盖的分型面设在侧边厚度方向的居中位置，扣合位做了一圈0.8mm的止口，既可以保证装配时的定位精度，避免上下盖错位，又能提升壳体的密封性能，日常使用时泼溅的水渍、灰尘不容易进到壳体内部，适配车载场景下复杂的使用环境。壳体内部的筋位布局也很规整，围绕主板固定柱做了放射状的加强筋，筋厚1.2mm，既可以提升壳体的整体刚性，按压正面的时候不会出现塌陷异响，又不会过多增加壳体的重量，整体带主板电池的整机重量控制在180g以内，长时间单手持握也不会有明显的酸胀感。

　　再讲实际使用的功能特性，这个终端的壳体表面做了细晒纹的哑光处理，不会残留指纹和手汗，夏天车载环境下温度高，手汗多的时候持握也不会打滑，壳体背面没有做多余的凸起，平整的背面可以直接贴车载磁吸支架，不管是粘在中控台还是出风口支架上，都能稳稳吸附，不需要额外加配磁吸片。内部的电池仓采用一体式的围骨设计，把软包电池牢牢限位在围骨内部，车辆行驶过程中的颠簸震动不会让电池出现移位，避免拉扯主板排线导致的接触不良问题，主板固定柱的高度统一，锁螺丝后主板不会出现翘曲，减少主板元器件因为应力导致的虚焊风险。

　　安装边界这块，除了手持使用的场景，这个终端也适配车载嵌入式的安装位，对应的安装槽开口尺寸只需要比终端长宽各大0.2mm，深度13mm就能完全嵌入，侧边不需要额外做卡扣固定，依靠安装槽的上下限位就能固定牢靠，需要取下的时候直接从槽内抠出即可，适合在服务车辆的改装工位、移动服务舱的操作面板上嵌入安装。壳体的材质选用ABS+PC的合金料，抗冲击性能比纯ABS高30%，车载环境下-20℃到60℃的温度区间内不会出现脆裂或是变形，夏天车辆暴晒后中控台温度接近70℃，壳体也不会出现软化变形的问题，材料的收缩率控制在0.5%以内，注塑成型后的尺寸公差可以控制在±0.1mm，装配时的缝隙均匀，不会出现大小边的问题。

　　从结构细节上看，侧边的按键位做了连体式的硅胶按键预留位，按键和壳体的配合间隙控制在0.15mm，既不会出现按键卡滞，又能避免灰尘从按键缝隙进入内部，按键的触发行程设计在0.3mm，按压力度控制在1.5N，操作的时候有清晰的反馈感，不会出现误触。壳体内部还预留了蜂鸣器、震动马达的安装位，对应的出声孔位置设在壳体的短边边角，不会被手持的部位遮挡，提示音可以清晰传出，震动的传导也更直接，放在桌面上的时候震动提示不会因为壳体和桌面的硬接触产生过大的异响。
