带双侧叉耳定位凸台机械连接构件

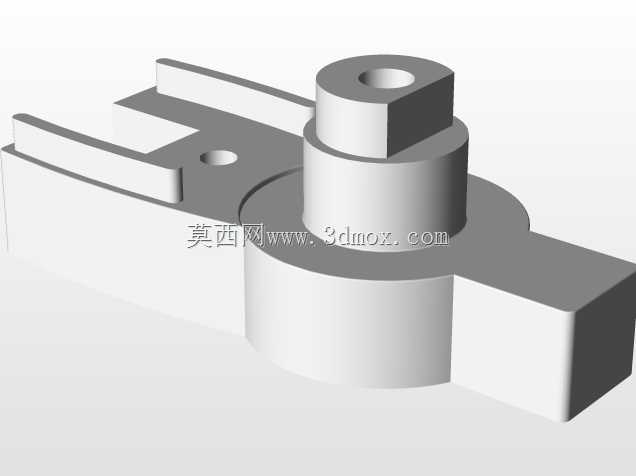

　　这类带双侧叉耳的同轴凸台构件，多应用在轻工自动化输送线、小型工装夹具的工位定位环节，也可作为小型执行元件的连接基座使用，在需要实现周向防转、轴向定位的铰接场景中适配性较强。从结构设计逻辑来看，底部圆盘作为承载基体，承担整个构件的载荷分散作用，圆盘向两侧延伸出的平行叉耳，是核心的安装定位结构，叉耳上预留的光孔可穿装销轴或锁紧螺栓，实现构件与相邻支架、连杆部件的刚性连接，叉耳的平行度公差需要控制在0.02mm以内，避免装配后出现铰接卡滞、连接面贴合不严的问题。叠层设置的同轴凸台采用阶梯式设计，最顶层的带缺口凸台是周向防转结构，缺口的直面可与配套零件的卡槽配合，限制两个配合件的相对转动，相比整圆凸台加键槽的设计，

　　这种一体式缺口防转结构减少了单独加工键槽的工序，也避免了键连接带来的装配间隙，在小载荷、定位精度要求中等的场景下可靠性更高。中间段的圆柱凸台是主要的配合面，表面粗糙度需要达到Ra1.6，与配套的轴套或安装孔采用间隙配合，配合公差选H7/g6即可满足快速拆装的需求，同时不会出现过大的晃动量。顶层凸台中心的通孔是轴向定位孔，可穿装锁紧螺钉将配合件压紧在凸台端面上，孔口做了0.5mm的倒角处理，既可以引导螺钉顺利装入，也能去除机加工产生的毛刺，避免装配时刮伤配合零件表面。从安装边界来看，两侧叉耳的外伸长度决定了构件的最小安装空间，安装时需要预留出螺栓穿装、扳手操作的空间，圆盘底面作为安装基准面，平面度公差控制在0.015mm，

　　保证安装后整个构件的垂直度符合要求，不会出现凸台轴线倾斜导致的配合件运转卡滞。这类构件在实际选型时，需要重点核对凸台的各段直径、总高度尺寸，以及叉耳的孔位中心距，确保与相邻部件的安装尺寸完全匹配，若用于有往复运动的铰接场景，还需要对叉耳的光孔做淬火处理，提升表面硬度，减少长期铰接转动带来的磨损，延长构件的使用寿命。设计建模过程中，凸台各段的同轴度是核心管控指标，需要保证三层圆柱结构的轴线重合度误差不超过0.01mm，否则装配后会出现配合件偏心、运转阻力增大的问题，两侧叉耳相对于凸台轴线的对称度也需要严格管控，避免安装后出现偏载，导致连接螺栓受力不均出现断裂风险。这类构件没有复杂的曲面结构，采用常规的铣削、钻削工艺即可完成加工，

　　材料多选45号钢做调质处理，若用于有腐蚀的工况环境，也可更换为304不锈钢材质，不需要做额外的表面处理即可满足使用要求。在装配环节，需要先将圆盘基准面与安装面完全贴合，再锁紧叉耳上的连接螺栓，螺栓锁紧时要采用对角分次锁紧的方式，避免单侧受力导致构件出现微小倾斜，影响后续的配合精度。日常维护中，只需要定期检查凸台配合面的磨损情况、连接螺栓的预紧力即可，不需要额外的润滑维护，结构简单可靠，维护成本较低，在各类小型自动化设备、工装夹具的连接定位环节应用十分广泛。
