索波特皮洛托微型发光二极管结构设计

　　做车载警示类零部件结构设计快十年，经手的小型发光类配件少说也有上百款，这次拿到的这款微型发光二极管结构，第一眼就能看出是针对特种车辆狭小安装空间做的适配设计。先从实际应用场景说起，这类微型发光元件最常出现在救护车、老年服务专用车辆的车门内侧、扶手旁、应急操作位周边，负责在光线不足的环境下提供低亮度的位置指示，避免紧急情况下人员磕碰或者找不到操作按键，和常规的车外高亮警示灯不同，这类内置的微型发光件不需要大角度的照射范围，反而要控制光线的漫反射范围，避免在行驶过程中对驾驶员造成眩光干扰。

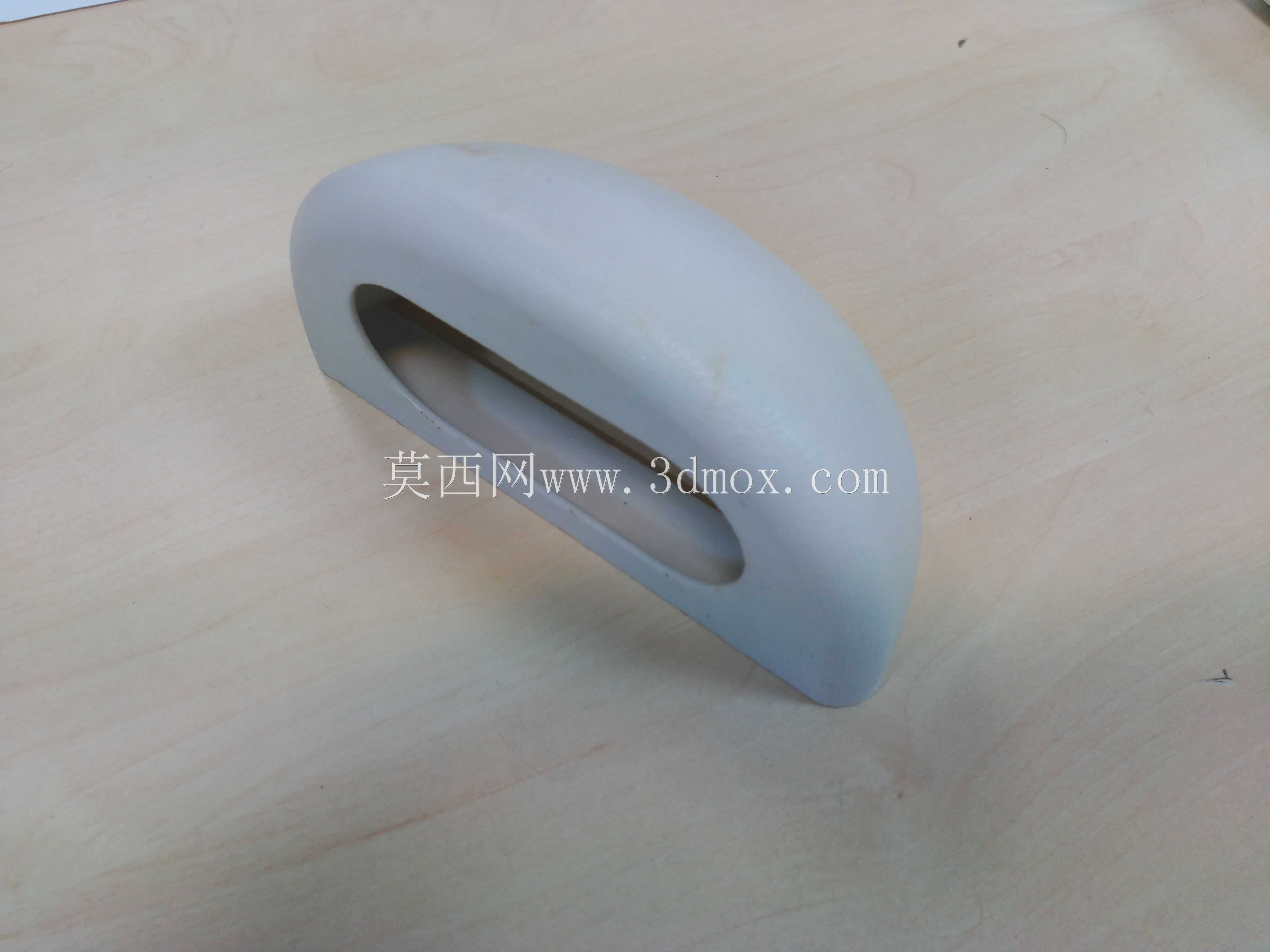

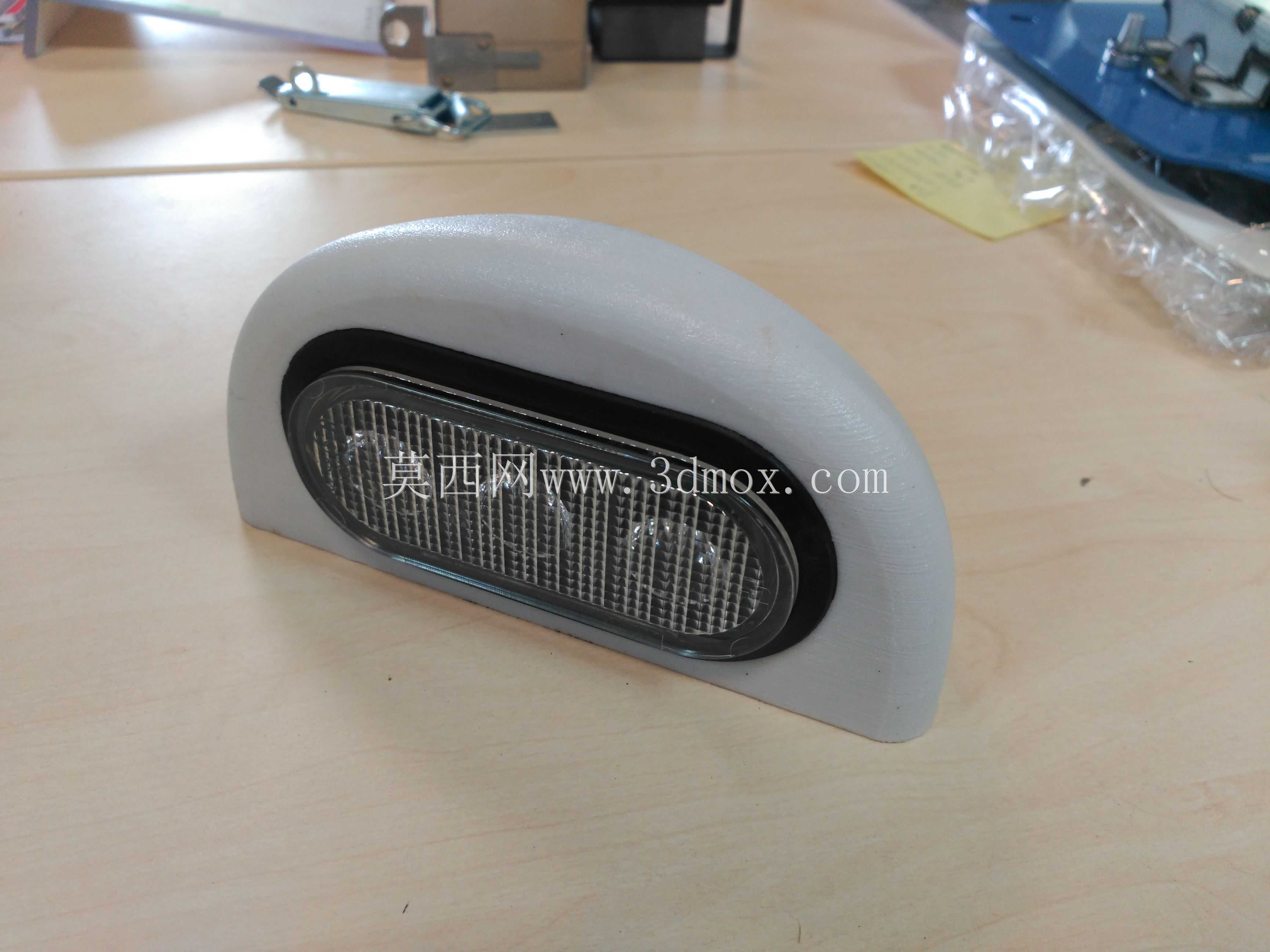

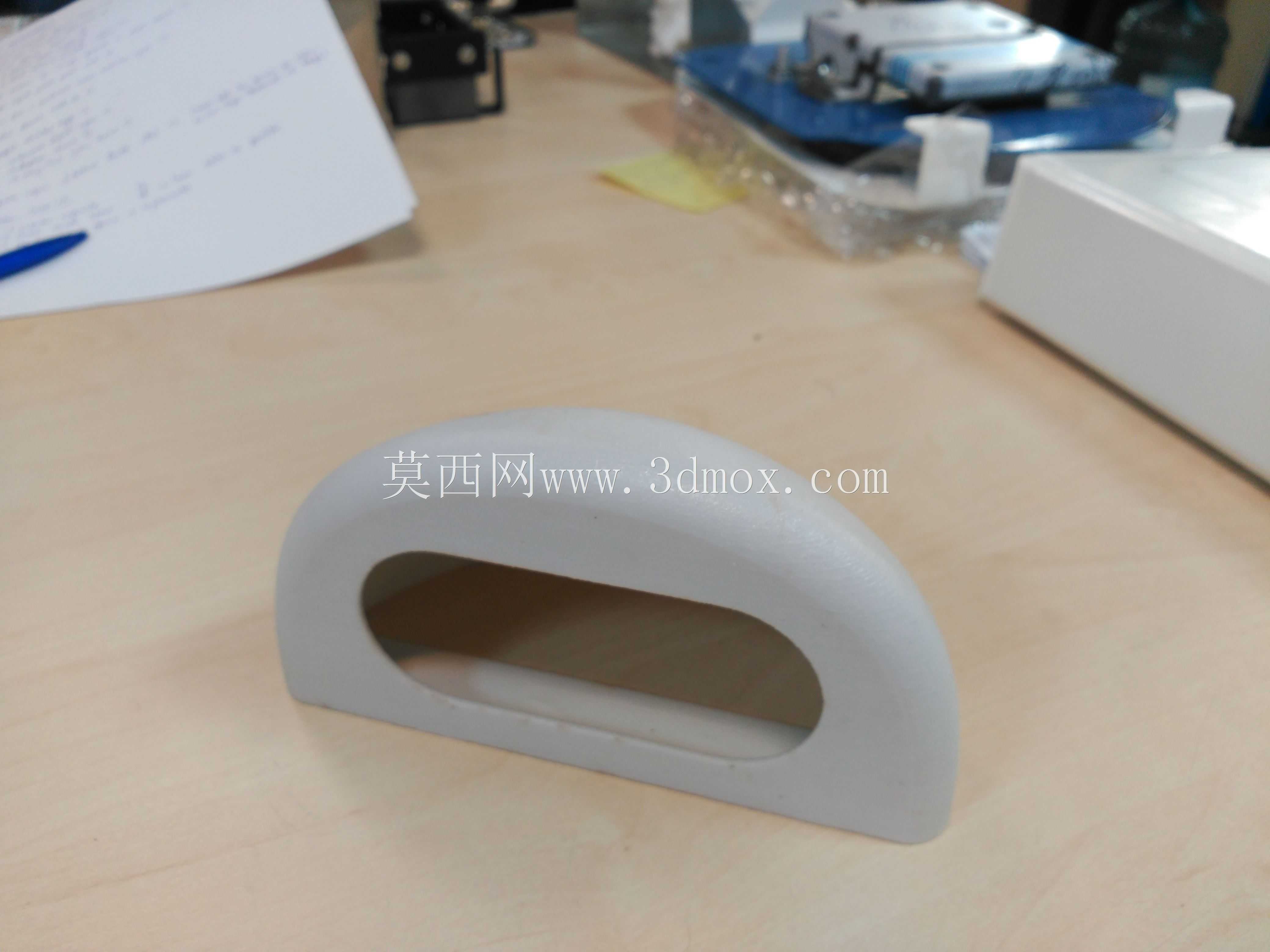

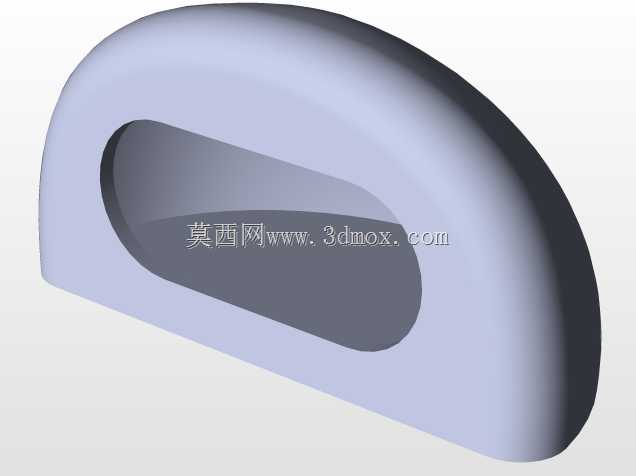

　　从结构设计思路来看，这款元件采用了半圆弧的外罩造型，没有尖锐的棱角，一方面是考虑到车内安装位置多为人员容易触碰的区域，圆弧过渡的外壳不会在磕碰时造成二次伤害，另一方面这种曲面外罩可以让内部LED发出的光线形成均匀的漫反射，不会出现局部亮斑，光线柔和度刚好满足近距离位置指示的需求。外壳的内凹区域是发光面的预留位置，内部可以直接贴片安装LED灯珠，不需要额外加装导光板，依靠外壳内壁的曲面弧度就能完成光线的均匀扩散，能省掉至少两个结构装配步骤，对于批量装车的零部件来说，每减少一个装配环节，就能降低不少生产过程中的不良率。

　　再说到安装边界和尺寸控制，这类微型发光元件的安装空间通常是在车辆内饰板的预留开槽里，这款结构的整体厚度控制得很薄，背部预留的接线空间只需要留出10mm左右的间隙就能完成布线，安装时不需要对原有内饰板做大规模的裁切，只需要开出对应外形的卡槽，依靠外壳侧边的卡扣结构就能完成固定，不需要额外打螺丝，后期维护更换的时候直接撬下外罩就能更换内部灯珠，维修效率比螺丝固定的结构高很多。外罩的边缘做了0.5mm的止口设计，安装之后可以和内饰板表面完全齐平，不会留下积灰的缝隙，日常清洁的时候直接擦拭表面就可以，不会因为缝隙积灰影响发光效果。

　　从功能特性上来说，这款结构的外壳材质选用的是半透光的磨砂工程塑料，本身具备一定的抗冲击性能，在车辆发生轻微碰撞的时候不会轻易碎裂，同时材料的阻燃等级满足车载零部件的阻燃要求，就算内部灯珠出现短路发热的情况，也不会引燃周边的内饰材料。考虑到车辆使用过程中会存在持续的振动，外壳内部预留了灯珠安装的定位柱，灯珠焊接完成之后可以卡在定位柱上，不会因为长期振动出现灯珠移位、光线偏移的问题。接线位置预留了穿线的缺口，走线的时候可以顺着内饰板的夹层布线，不会出现线材外露的情况，既美观也能避免线材被剐蹭破损。

　　很多刚入行的结构设计师做这类小型发光元件的时候，容易把精力放在外观造型的花哨程度上，反而忽略了实际装车后的使用需求，比如有的设计把发光面做的太突出，容易被过往的人员碰坏，有的设计没有做止口结构，安装之后和内饰板之间留缝，时间长了积灰很难清理，还有的设计没有考虑眩光问题，光线太亮影响驾驶安全。这款结构的设计就很务实，所有的造型细节都是围绕实际使用场景做的优化，没有多余的装饰结构，圆弧外罩、内凹发光面、卡扣固定、止口限位这些细节，都是在大量实际装车反馈的基础上调整出来的，不管是生产装配环节，还是后期使用维护环节，都能减少很多不必要的麻烦。

　　另外在尺寸匹配上，这款结构的整体宽度控制在适合单手操作更换的尺寸，就算是在光线不好的应急场景下，维修人员不需要借助特殊工具，仅凭手感就能完成拆卸更换，这一点对于应急车辆来说尤为重要，毕竟救护车这类特种车辆的零部件更换，很多时候是在出车间隙快速完成的，没有太多时间慢慢拆解螺丝、调整位置。外壳的磨砂表面也不容易留下指纹和划痕，长期使用之后外观不会出现明显的老旧痕迹，能和车辆内饰的整体质感保持一致，不会因为加装了发光部件显得突兀。
