曲轴中心孔自动加工产线结构设计

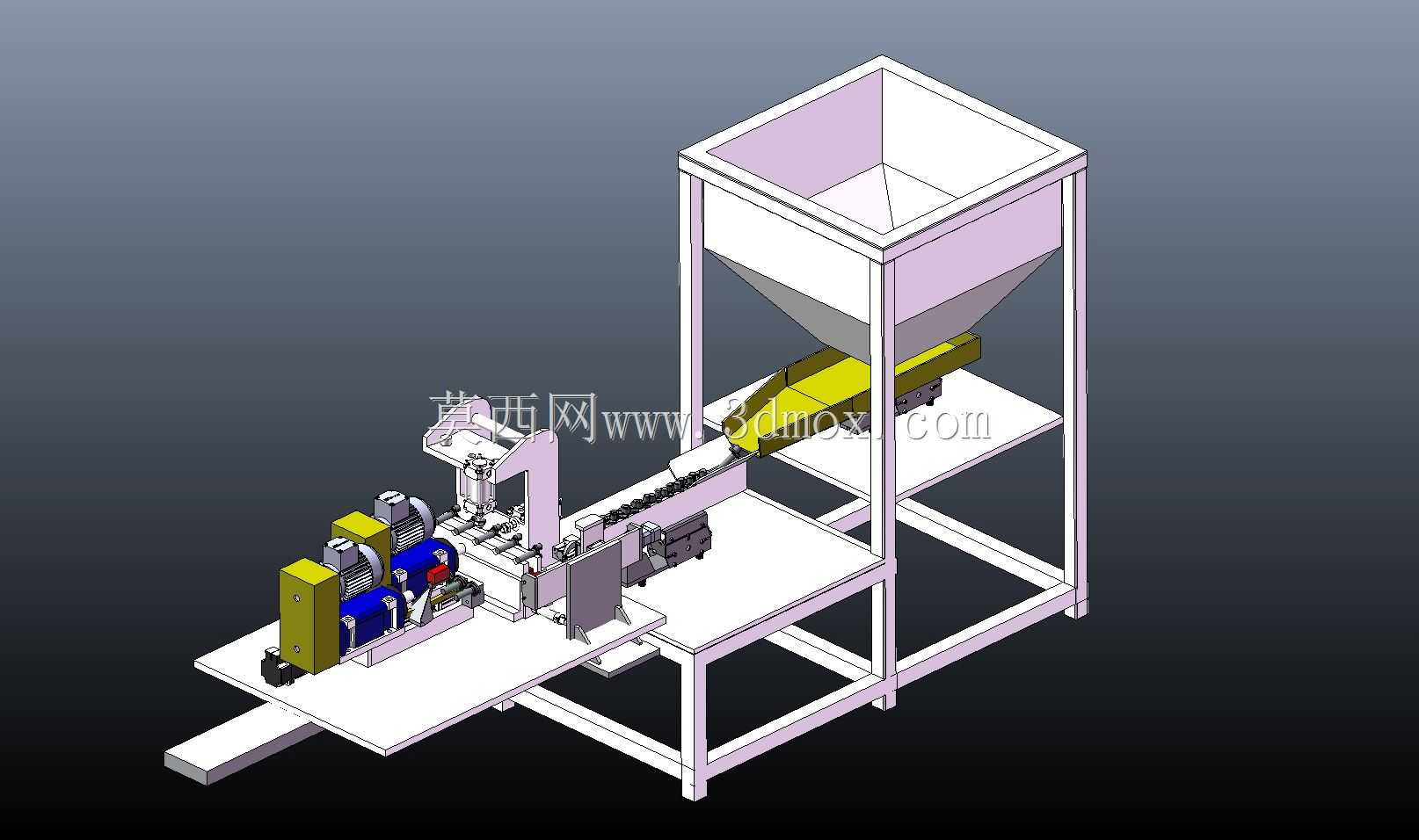

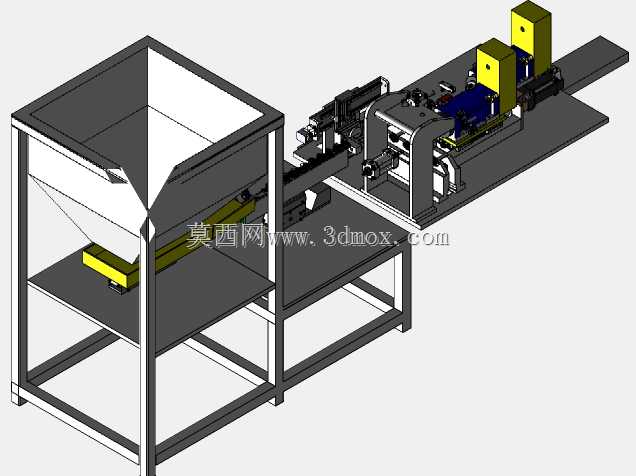

　　这套曲轴中心孔自动加工设备，主要面向汽车零部件、通用动力机械的曲轴粗加工工序场景，适配中小规格锻钢、球铁曲轴的两端中心孔钻削加工，是曲轴生产线前端的核心工序设备，替代传统人工上下料、手动找正打中心孔的作业模式，解决人工操作时中心孔同轴度偏差大、加工节拍不稳定、操作人员劳动强度高的实际问题。从整体结构布局来看，设备采用分层式方管焊接机架作为承载主体，上层设置方锥斗式储料仓，料仓下部衔接直振送料轨道，可实现毛坯曲轴的自动排序、逐个出料，料仓的容积设计按照单班8小时作业的上料间隔优化，单次补料可满足2小时以上连续加工需求，减少操作人员补料频次。送料轨道末端设置分料定位机构，可将排序完成的曲轴毛坯逐个移送至加工工位的定位夹具上，

　　夹具采用V型块自定心结构，适配不同轴径的曲轴毛坯装夹，定位时可自动找正曲轴的径向基准，避免毛坯外圆偏差带来的中心孔位置偏移。加工工位采用双端对称布置的钻削动力头，动力头进给采用伺服滑台驱动，可根据曲轴总长参数调整两端动力头的进给行程，钻削过程中配合端面顶紧机构，防止曲轴加工时出现轴向窜动，保证两端中心孔的同轴度控制在工艺要求范围内。设备的下层机架预留了电气元件、气动系统的安装空间，走线采用机架内部线槽布置，避免加工铁屑、切削液飞溅造成线路损坏，切削液收集槽设置在加工工位正下方，可实现切削液的回流过滤循环使用。从安装边界来看，设备整体占地长度约3.2米，宽度约1.8米，整机高度约2.9米，安装时需预留周边0.8米以上的操作维护空间，

　　地面承重要求不小于5吨每平方米，设备调平采用六个可调式地脚螺栓，可适应车间地面的平整度偏差，无需额外做混凝土安装基础。在设计思路上，这套设备优先考虑工序的连贯性，从毛坯上料、定位装夹、钻削加工到下料输出全流程无需人工干预，各动作单元采用模块化设计，送料模块、定位夹具模块、钻削动力头模块均可单独拆卸维护，降低设备后期的维保难度。针对曲轴毛坯的外形特点，送料轨道做了防卡料的倒角设计，料仓内部设置拨料机构，避免毛坯曲轴在料仓内堆叠搭桥，保证出料顺畅。钻削动力头的转速、进给参数可根据曲轴材质调整，适配高速钢钻头、硬质合金钻头的不同加工参数需求，加工时的铁屑通过工位两侧的挡屑板引导至收集槽，避免铁屑飞溅进入送料轨道或其他运动机构造成卡滞。

　　设备的安全防护方面，运动部件外侧均设置可拆卸的透明防护板，既可以观察设备运行状态，也能防止加工时的铁屑、切削液飞出，防护门设置安全联锁开关，防护门打开时设备自动停止运行，避免安全事故。在实际产线适配中，这套设备可直接对接后续的曲轴数控车床、外圆磨床等工序的自动输送线，也可作为独立单元单独使用，适配多品种小批量的曲轴加工生产需求，不同规格曲轴换型时，仅需调整V型块的高度、分料机构的宽度以及动力头的行程参数，换型时间可控制在30分钟以内，无需更换大量工装夹具。从结构细节来看，所有运动副均采用集中润滑设计，润滑点通过分油器连接至手动加油泵，日常维护时仅需操作手动加油泵即可完成所有运动导轨、丝杠的润滑，降低维护工作量。机架的焊接结构经过去应力退火处理，避免长期使用出现结构变形，影响加工精度，所有与工件接触的定位面均采用淬火处理，硬度达到HRC55以上，提高定位元件的使用寿命，减少长期磨损带来的定位偏差。
