在常规机械加工的工序流转里,轴类、套筒类这类圆形截面工件的装夹定位,一直是影响加工形位公差的关键环节,这套带压紧结构的V形夹持组件,就是针对中小尺寸圆形工件的精密装夹需求设计的。不同于普通平口钳的面接触定位,V形结构依靠两个对称的倾斜定位面,能自动适配不同直径的圆形工件,让工件的轴线始终落在V形槽的对称中心面上,从定位原理上消除了圆柱件装夹时的径向偏移问题,不管是铣键槽、钻径向孔,还是做外圆的二次修磨,都能保证加工基准和工件设计基准的重合度。

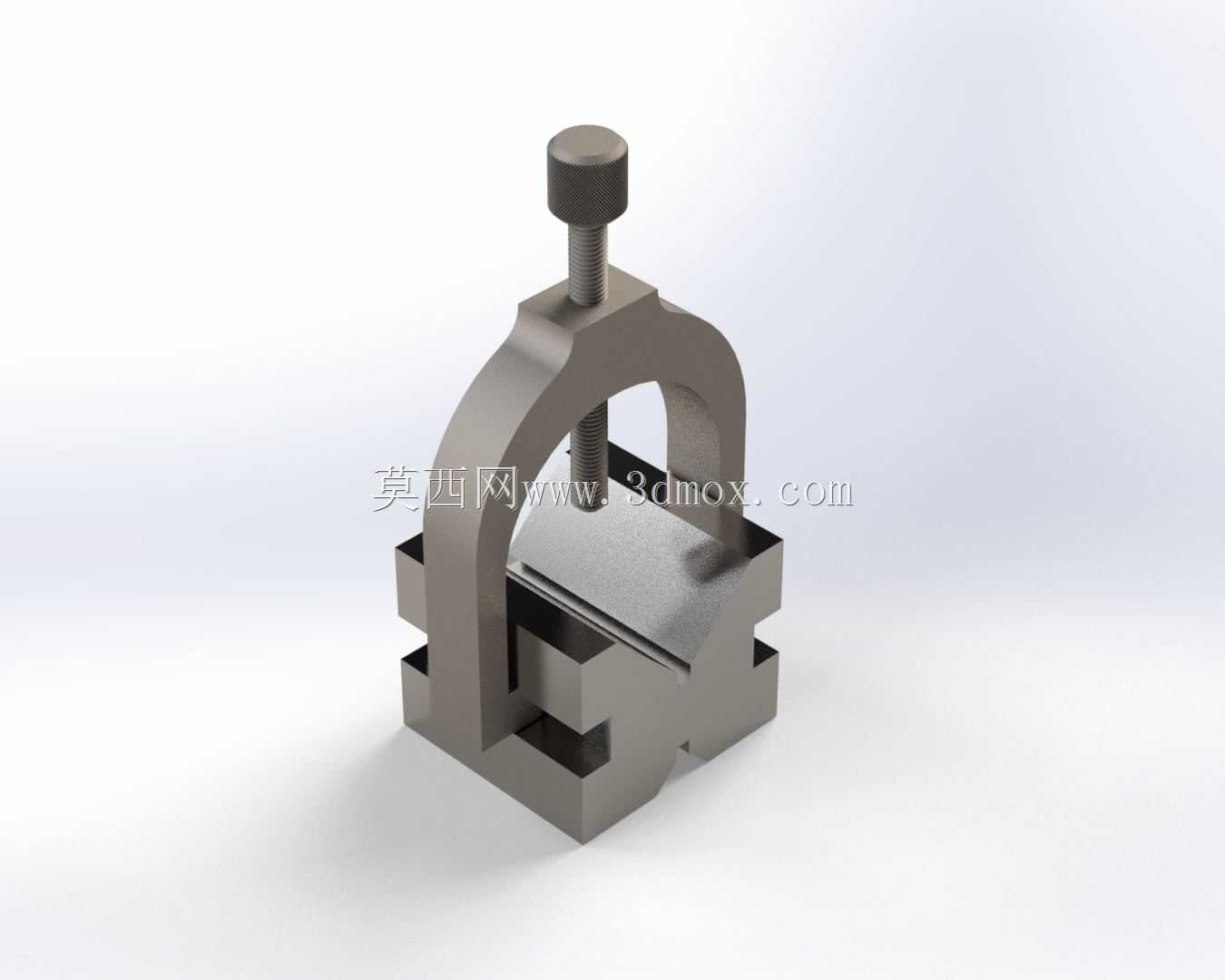

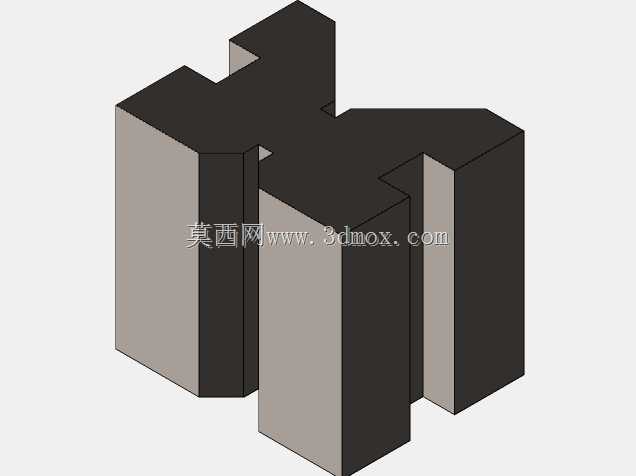

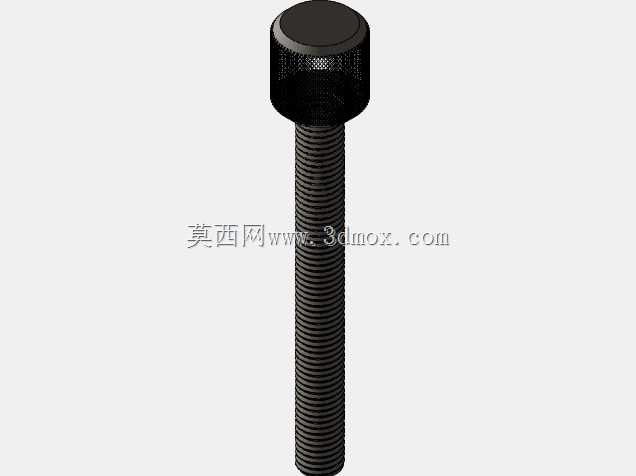

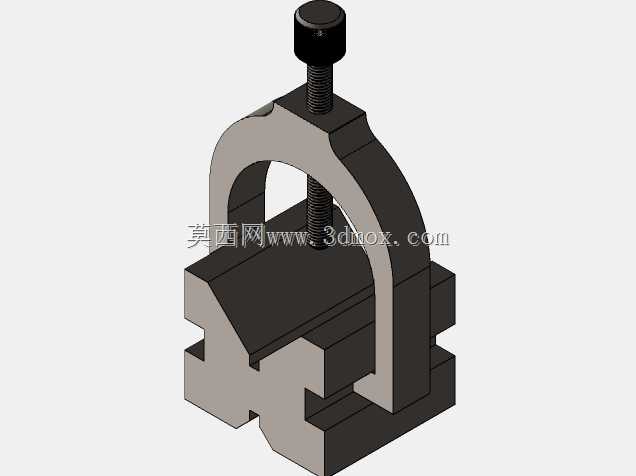

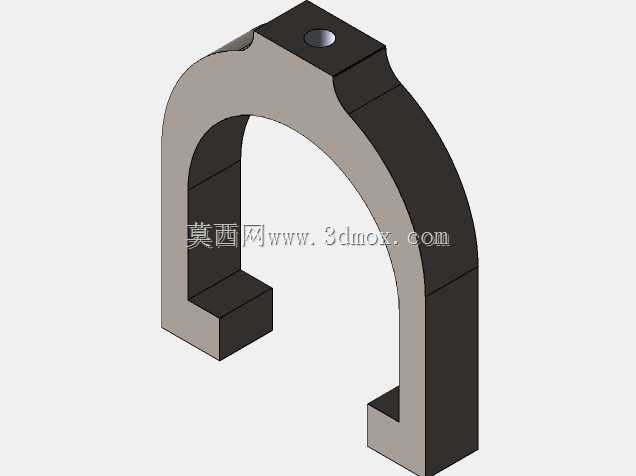

整套组件的结构逻辑非常清晰,底部是带双V形槽的基座,上下两个平行的V形开口可以适配不同直径范围的工件,基座侧面做了阶梯式的卡槽结构,既可以作为自身在机床工作台上安装时的定位卡口,也能和同规格的V形块拼接组合,满足更长轴类工件的多点支撑需求,避免长轴加工时出现的挠度变形。上方的拱形压紧架跨装在V形基座上,架体中间穿装的压紧螺杆底部做了圆弧压头,旋拧螺杆顶部的滚花旋钮时,压头会垂直压在工件的顶部母线位置,压紧力的方向正好指向V形槽的对称中心,不会让工件在压紧过程中出现侧向位移,相比侧面顶紧的装夹方式,这种中心压紧的结构能让工件的两个定位面都和V形槽紧密贴合,定位刚性更好,承受铣削、钻削的侧向冲击时也不容易出现工件窜动。
从实际使用的场景来看,这类V形夹持座大多用在普通铣床、钻床的小批量零件加工,以及计量室的工件圆度、同轴度检测环节,做精密研磨处理的V形定位面,表面粗糙度能控制在Ra0.8以内,两个定位面的夹角公差、对称度公差都控制在微米级,哪怕是夹持直径公差带较窄的精密轴件,也不会出现定位间隙。设计时特意把压紧架的拱形内空做了加高处理,除了能容纳更大直径的工件,也给加工刀具留出了足够的避让空间,比如在工件顶部钻中心孔、铣削小平面时,刀具不会和压紧架发生干涉。基座的底部做了退刀槽和减重槽,既减少了研磨加工时的平面磨削面积,保证基座底面和工作台面的贴合精度,也降低了整套夹具的自重,方便在不同工位之间转移使用。
在安装边界上,这套V形块的基座底面为全平面结构,可以直接通过机床工作台的T型槽用压板压紧固定,也可以配合平口钳的钳口夹持固定,不需要额外做定制的安装底座;压紧螺杆的行程做了冗余设计,当V形槽内放置最小直径工件时,螺杆不需要完全旋出就能完成工件的取放,当放置最大直径工件时,螺杆的压紧力也能达到足够的装夹刚性,不会出现行程不足压不紧的情况。和普通的固定式V形块相比,这套自带压紧结构的组件不需要额外搭配压板、螺栓就能完成工件装夹,对于小批量多品种的加工场景来说,能大幅缩短装夹辅助时间,而且压紧力的大小可以通过顶部旋钮的旋紧力矩灵活控制,针对薄壁套筒类工件,也能通过控制旋紧力度避免装夹变形。
在做三维建模的时候,需要重点关注V形槽两个定位面的对称度约束,以及压紧螺杆和拱形架螺纹孔的同轴度约束,否则实际装配后会出现压头偏斜、压紧力不均的问题;基座上的卡槽结构要和标准机床的T型槽尺寸做适配,保证安装时的定位精度,滚花旋钮的表面纹理要做防滑处理,方便操作人员徒手操作,不需要额外借助扳手就能完成工件的压紧与松卸,提升工序操作的便捷性。
