皮带输送线检修用夹持固定装置

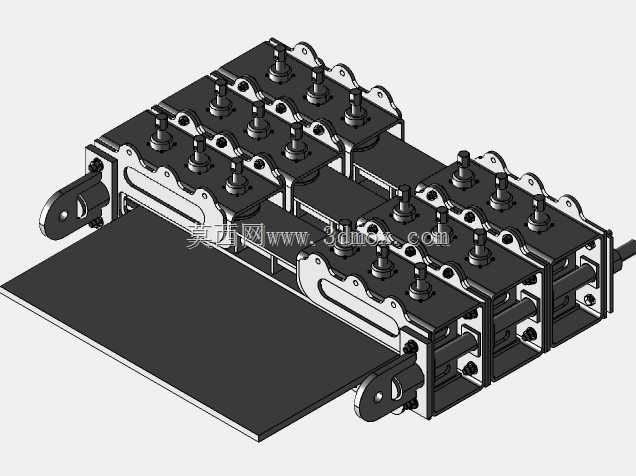

　　在带式输送系统的日常运维场景里，皮带跑偏调整、辊筒更换、接头硫化修补这类作业，都需要先将作业段的皮带可靠固定，避免皮带因自身张力回缩、或是上下游段误启动带动皮带滑移，造成作业人员磕碰、维修对位偏差的问题，这款夹持装置就是针对这类现场需求设计的专用工装。从结构布局来看，装置采用模块化多单元组合的形式，单组夹持单元对应一定宽度的皮带压合面，可根据现场皮带的实际宽度，灵活增减夹持单元的数量，适配不同带宽的输送线使用，不需要针对不同带宽单独定制整套工装，降低了运维备件的储备成本。每个夹持单元的压合面都做了防滑纹理处理，压合时不会损伤皮带表面的橡胶覆盖层，同时能提供足够的静摩擦力，抵消皮带自身的张紧拉力，避免夹持状态下出现皮带滑脱的情况。

　　装置的两侧设计了快装式连接耳板，可直接卡在输送线的两侧机架纵梁上，不需要额外在机架上打孔焊接固定，安装过程不需要动用动火作业设备，两人配合即可在数分钟内完成整套装置的装夹固定，大幅缩短检修前的准备时间。从设计思路上，这款装置没有采用传统的单点螺栓压紧结构，而是采用多组均布的压紧螺栓，每个螺栓对应独立的压块，可根据皮带表面的平整度单独调整压紧力，避免局部压力过大造成皮带内部帘布层损伤，同时保证整个夹持宽度上的压力分布均匀，即使是表面有轻微磨损、局部不平整的旧皮带，也能实现可靠夹持。装置的主体框架采用高强度型钢焊接后做表面防锈处理，可适应输送车间多粉尘、偶尔有物料洒落的复杂工况，长期使用不会出现框架变形、锈蚀卡滞的问题。

　　压紧螺栓采用大直径蝶形端头设计，现场作业时不需要额外携带扳手，徒手即可完成压紧与松开操作，遇到螺栓卡滞的情况，用普通活动扳手即可辅助施力，不需要专用工具适配。在安装边界上，单组夹持单元的厚度控制在较小范围内，即使是辊筒间距较小的窄间距输送线，也能将装置放置在两组辊筒之间的皮带段上完成固定，不会出现装置与两侧辊筒干涉的情况；装置的底部压合面与上部框架之间预留了足够的开口行程，可适配不同厚度的普通橡胶皮带、PVC皮带、防滑花纹皮带，覆盖绝大多数工业场景常用的输送皮带规格。实际使用时，需要先将待检修段的皮带张力释放，再将装置的下托板穿到皮带下方，对齐两侧的连接耳板与机架位置，再依次锁紧各单元的压紧螺栓，确认所有压块都与皮带表面完全贴合、

　　皮带没有局部翘起的情况后，即可开展后续的检修作业；作业完成后按照对角顺序松开压紧螺栓，取下装置即可恢复输送线运行，不会在皮带表面留下明显的压痕，也不会影响皮带后续的正常运行。不同于市面上常见的简易夹板式皮带固定工具，这款组合式夹持装置的每个单元之间采用铰接式连接，可适应一定范围内的皮带弧度，即使是布置在弧段、倾斜段的输送线，也能保证压合面与皮带表面完全贴合，不会出现局部压空、夹持力不足的问题。装置的所有外露金属部件都做了倒角处理，没有尖锐棱角，作业人员操作时不会被边角划伤，符合现场运维作业的安全要求。考虑到输送线检修时经常需要在装置附近开展锤击、撬拨等作业，装置的框架上预留了辅助挂点，可临时悬挂检修工具、收集小型拆卸零件，避免零件掉落至皮带下方的回程段造成设备卡滞。
