卷状物料承托放料架结构设计

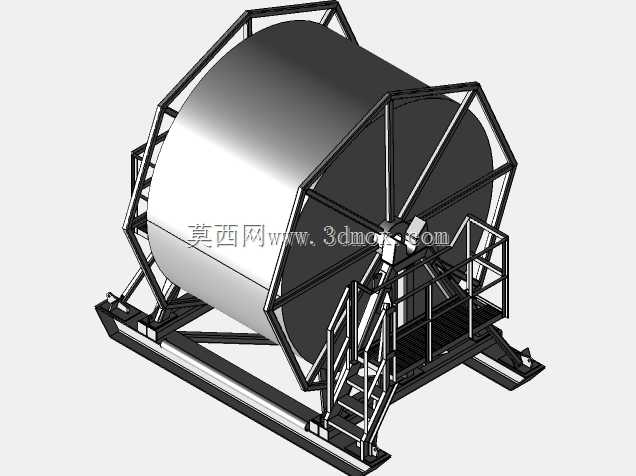

　　在卷材加工连续生产场景中，这类放料架承担着上游大规格卷料的承托与放卷过渡作用，常见于纺织面料后整理、泡沫卷材分切、宽幅非织造布加工等需要卷对卷连续送料的生产线前端，区别于小型开卷机的紧凑结构，该款放料架针对大吨位、大直径卷料的上料与放料需求做了针对性结构强化，整体采用型钢焊接框架结构，主支撑框架采用多边形桁架式设计，相比传统矩形方管焊接框架，在同等耗材用量下能获得更高的抗扭与抗弯刚度，避免大重量料卷放置后出现框架变形导致的放卷卡滞问题。

　　从实际使用场景出发，该放料架的安装位置通常处于生产线最前端，需要预留足够的上料操作空间，底部框架采用整体式焊接底座，安装时需要保证底座平面的水平度误差控制在合理范围内，避免料卷转动过程中出现轴向窜动，底座上预留的安装孔位可配合膨胀螺栓与车间混凝土地面固定，抵消大重量料卷上料时的冲击载荷。料卷的承托部位采用大直径弧形支撑结构，适配大卷径的物料卷装，支撑面的弧度经过匹配计算，能够保证料卷放置后与支撑结构的接触面积足够大，避免局部压强过大导致料卷内层物料被挤压变形，尤其是针对泡沫类易压缩变形的卷材，这种大接触面的支撑设计能有效减少物料损耗。

　　框架侧面设置的带护栏操作平台与步梯，是考虑到大规格料卷上料后，操作人员需要定期检查料卷余量、调整料卷轴向位置、清理料面杂物等操作需求，步梯的踏步高度与护栏高度均按照工业操作平台的安全规范设计，平台表面采用防滑花纹钢板铺设，避免操作人员在巡检调整过程中滑倒，护栏的横杆间距也做了对应设置，防止操作过程中出现坠落风险。放料架的转动支撑部位采用低摩擦的支撑结构，无需额外配置动力驱动，依靠后续生产线的牵拉力即可带动料卷转动放料，这种无动力放料的设计结构简单，维护成本低，适合放卷张力要求不高的连续生产场景，支撑转动部位预留了润滑加注点位，日常维护时可定期加注润滑脂，减少转动磨损，延长设备使用寿命。

　　在结构设计过程中，首先需要核算所适配料卷的最大重量与最大卷径，以此确定主支撑框架的型钢规格与焊接节点强度，多边形桁架的斜撑角度经过受力优化，能够将料卷的垂直载荷均匀分散到底座的各个支撑点位，避免局部应力集中导致的焊缝开裂问题。料卷的轴向定位结构设置在支撑框架的两侧，可根据料卷的实际宽度调整定位挡圈的位置，保证料卷在转动放料过程中不会出现轴向偏移，避免后续生产线出现送料跑偏的问题。底部框架的长度与宽度尺寸需要匹配常见的车间通道宽度，方便设备的进场安装与移位，整体框架的高度设置也需要匹配后续生产线的进料高度，保证料卷放出的物料能够以合适的角度进入后续加工设备，减少物料输送过程中的弯折与张力波动。

　　针对不同材质的卷材特性，该放料架的支撑辊面可做对应调整，比如针对表面易刮伤的纺织面料，可在支撑接触面包覆软性耐磨材料，避免物料表面被划伤；针对重量较大的工业卷材，可在支撑部位增加辅助承重辊，分散料卷的重量载荷，降低转动阻力。整体结构全部采用常用型钢与标准件加工，没有特殊定制的异形零部件，加工制造难度低，后期维护更换配件也十分方便，适合中小加工企业自行制作或者选型采购，在连续卷材加工生产线中，这类放料架的稳定性直接影响整条生产线的运行效率，结构设计上的冗余强度设置，能够保证设备在长期满负荷使用状态下不会出现结构变形，减少生产线停机维护的时间。
