钢丝绳输送带卷绕收放机架结构设计

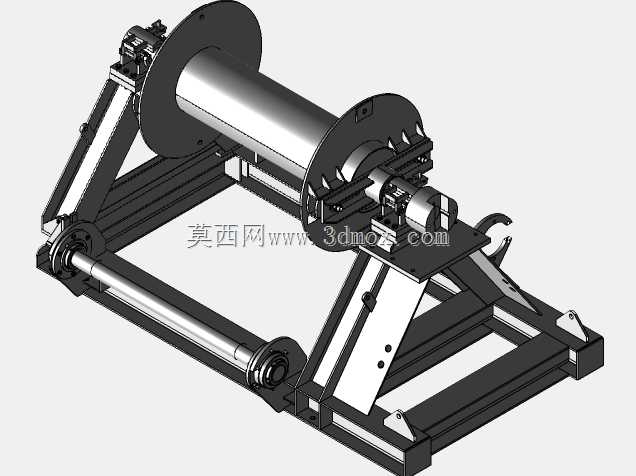

　　在散料输送系统的运维、安装以及长距离输送线的搬迁作业场景中，钢丝绳与输送带的收放作业一直是影响施工效率的关键环节，这类作业往往需要适配不同带宽的织物芯输送带、钢绳芯输送带，以及不同直径的牵引钢丝绳，传统的简易卷绕装置往往存在支撑刚度不足、卷筒跳动量大、无法适配多种卷绕幅宽的问题，很容易在收卷过程中出现带体跑偏、绳体乱层的情况，甚至会损伤带体内部的钢丝芯层，造成后续安装使用的隐患。这套卷绕设备的结构设计，首先从机架的承载逻辑入手，采用三角形斜撑搭配底部矩形框式焊接底座的结构，底座的纵向主梁采用标准矩形型钢焊接成型，两侧的斜向支撑臂与卷筒两端的轴承座安装位形成稳定的三角受力结构，能够抵消卷筒满卷状态下的径向载荷与转动过程中的偏摆力矩，

　　避免长时间重载作业下机架出现焊接变形。卷筒部分采用两端带挡边法兰的结构，法兰盘上预留了多组可调节的幅宽定位孔位，能够根据待卷绕的输送带宽度、钢丝绳卷的盘具宽度调整挡边的间距，不需要额外更换卷筒就能适配从500mm带宽到1400mm带宽的常规输送带收放作业，卷筒的主轴采用阶梯轴设计，两端匹配带座外球面轴承，能够自动补偿安装过程中的同轴度误差，降低转动过程中的阻力，同时轴承座采用螺栓固定在支撑臂的滑槽内，可以沿着支撑臂的导向槽调整卷筒的中心高度，适配不同直径的卷装物料，避免满卷状态下物料底部与机架横梁发生剐蹭。设备的驱动端预留了标准的动力输入接口，既可以匹配液压马达驱动用于大吨位钢绳芯输送带的重载收卷，

　　也可以连接减速电机实现常规输送带的电动收放，同时在驱动侧设置了棘轮止逆结构，在大坡度作业场景下能够防止卷筒反转出现溜卷的安全隐患。在机架的前端还设置了可翻转的导向压杆结构，收卷作业时压杆可以压在卷装物料的外层，随着卷径的增大自动抬升，能够让收卷的带体或者绳体排列更加紧密，避免出现松层、乱卷的情况，压杆的两端采用腰型孔安装，可以根据实际作业需求调整压持的力度。从安装边界来看，这套设备的底座预留了多组地脚安装孔，既可以直接通过膨胀螺栓固定在混凝土地面做固定式的卷绕工位，也可以在底座下方加装脚轮组件做成移动式作业单元，适配厂区内不同点位的临时收卷需求，设备的整体宽度控制在2.2米以内，长度控制在1.8米，空载状态下的整体高度不超过1.

　　6米，能够满足普通货运车辆的装载要求，方便转场运输。在实际作业过程中，这套结构不需要额外做复杂的地基处理，只要放置在平整的硬化地面上，将地脚支撑调平就可以投入使用，卷筒的拆装也采用快拆式的轴承座压盖结构，更换不同规格的卷筒只需要拆卸两端的压盖螺栓就可以完成，不需要动用大型吊装设备做整机拆解，大幅降低了现场运维的工作量。针对输送带收卷过程中容易出现的带体跑偏问题，两侧的挡边法兰上还预留了导向立辊的安装位，可以在收卷宽幅带体的时候加装立辊组件，对带体的边缘进行限位导向，避免带体边缘与法兰硬摩擦造成带体损伤，同时在机架的尾部设置了牵引绳的导向挂钩，能够在收卷作业初始阶段固定牵引绳头，方便初始卷绕的对位操作。整个结构的受力点都做了加强筋焊接处理，所有的转动副位置都预留了润滑脂加注口，能够在日常运维中快速完成润滑保养，延长设备的使用寿命，没有多余的冗余结构，所有的型材选型都经过载荷校核，满卷承载10吨的状态下机架的最大变形量控制在1.5mm以内，完全满足现场重载作业的刚度要求。
