磁力驱动多节仿生蛇形机械结构

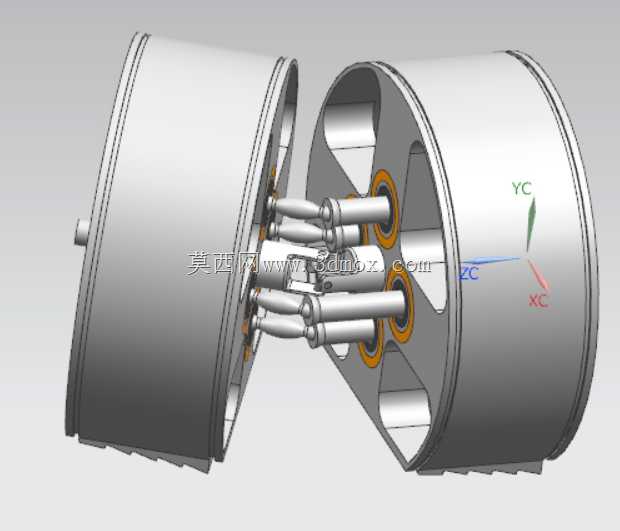

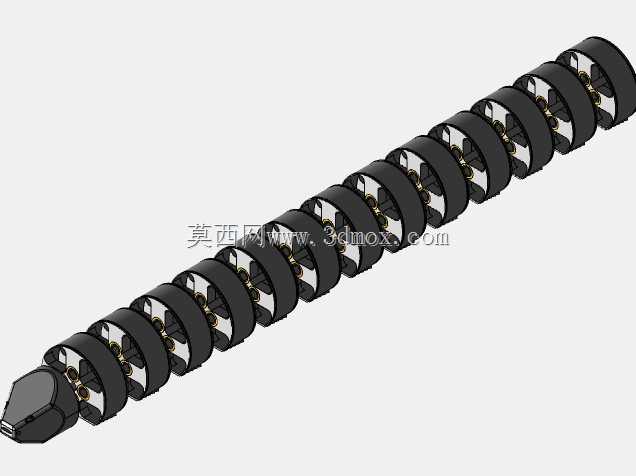

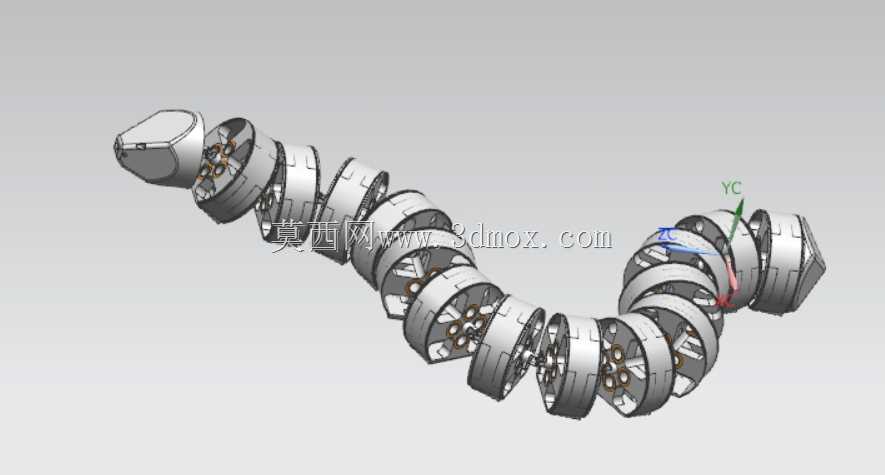

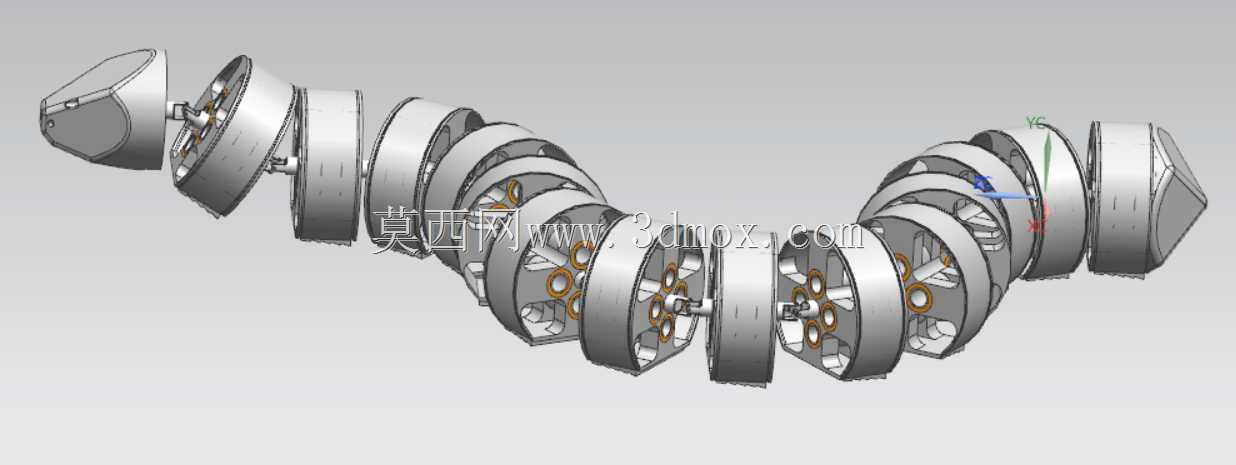

　　这款磁力驱动的多节蛇形机械结构，面向狭小空间探测、复杂管路巡检、特殊环境作业场景设计，区别于传统电机直驱、绳索牵引的蛇形机器人结构，其核心传动逻辑依托磁作用力实现节段间的动力传递与姿态联动，从根源上减少了节段间的机械接触磨损，也规避了传统传动结构在多节弯折时的线缆缠绕、密封失效等常见工程问题。从结构布局来看，整体采用模块化节段串联设计，单节主体为轮辐式承载框架，框架外缘设置环形行走轮结构，可在管道内壁、不规则狭窄通道内实现支撑移动，单节框架内部预留磁体安装位，相邻节段的磁体组按照特定磁极排布方式装配，当主动节段的磁组发生转动或角度偏转时，依靠磁吸力与磁斥力的耦合作用，可带动相邻从动节段跟随做出对应姿态调整，

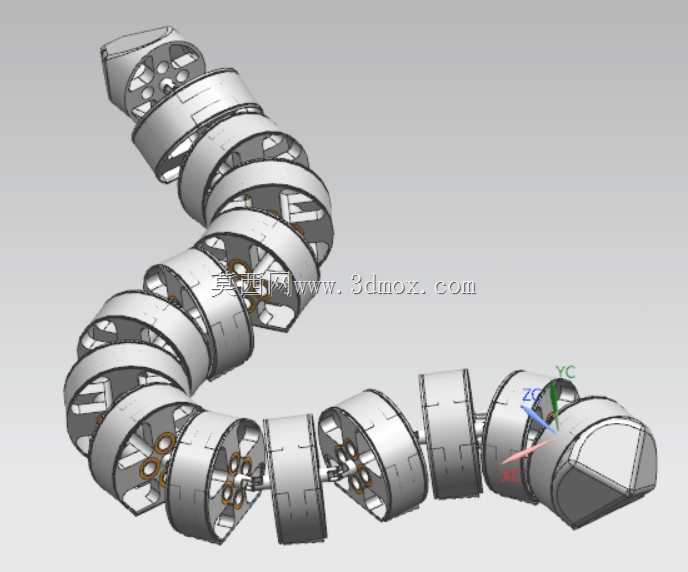

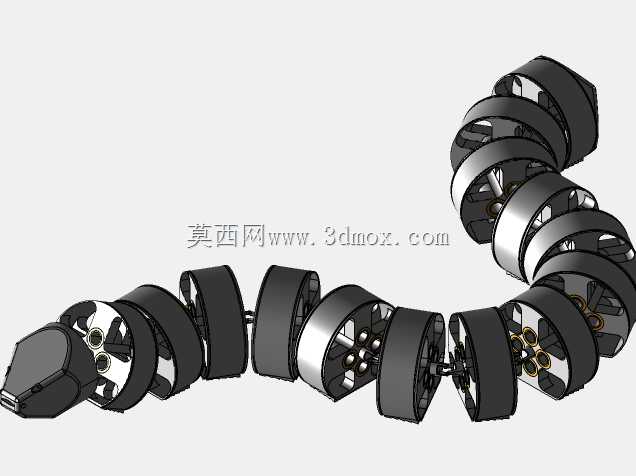

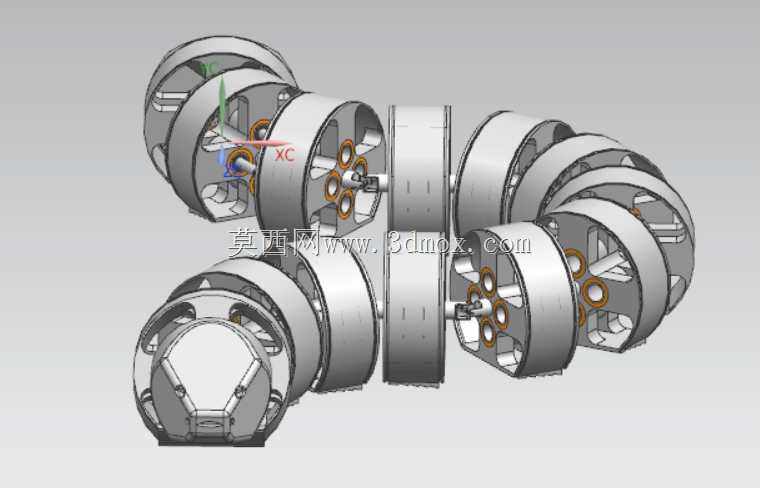

　　无需在每一节段都布置独立的驱动电机与传动齿轮组，大幅降低了节段结构的复杂度与整体重量。在设计思路上，该结构优先考虑了非结构化环境的通过性，多节铰接的布局让整体具备大角度弯折能力，可适配小曲率半径的转弯场景，比如工业领域常见的弯管内部巡检、灾后废墟缝隙探测等场景，传统轮式或履带式探测设备无法进入的狭小弯折空间，这类蛇形结构可依靠多节姿态调整顺利通行。磁力传动的非接触特性，也让该结构具备更好的环境适应性，在存在粉尘、潮湿、轻度腐蚀的作业环境中，无需为节段间的传动部件设计复杂的动密封结构，仅需做好单节框架的静密封即可实现防护等级提升，降低了后期维护的成本。从安装边界与尺寸适配角度，单节框架的外径可根据应用场景的通道内径做系列化调整，

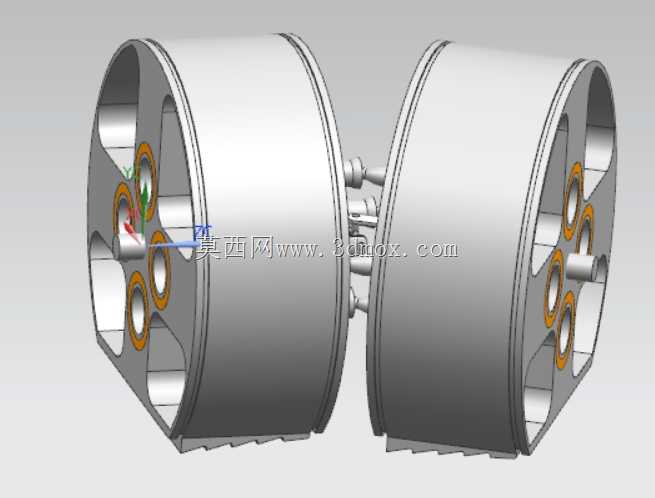

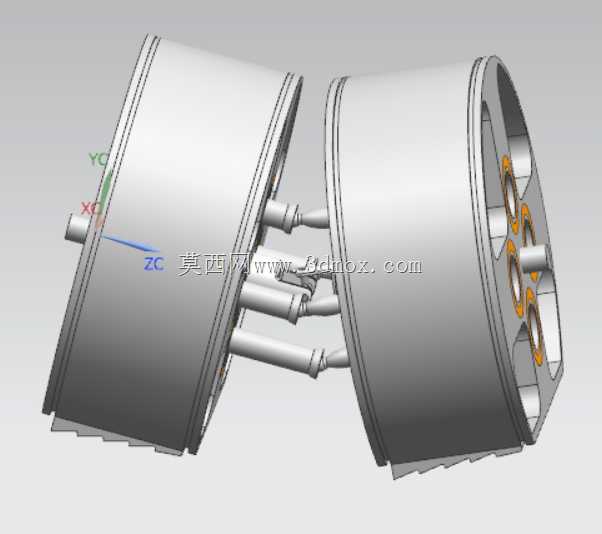

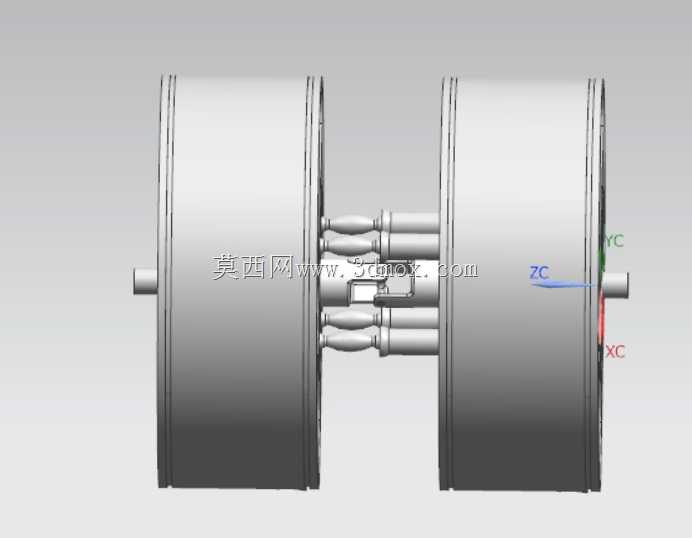

　　比如适配100mm内径管路的版本，单节长度可控制在1.2倍外径尺寸，相邻节段的铰接间隙预留3-5mm即可满足磁作用力的有效传递，同时避免弯折时的结构干涉；轮辐式的框架设计在保证结构强度的前提下，尽可能缩减了单节自重，也为后续搭载探测摄像头、环境传感器等功能模块预留了内部安装空间，框架上的镂空结构既可以减轻重量，也可作为线缆、传感器线路的布设通道。目前该结构处于设计迭代阶段，核心的磁组排布参数还可根据负载需求、弯折角度要求做进一步优化，比如调整磁体的充磁方向、磁组间距、单节磁体数量，可适配不同的牵引力需求与弯折响应速度；外缘的行走轮也可根据作业面材质更换不同的包覆材料，在金属管道内可采用硬质尼龙轮降低滚动阻力，

　　在粗糙混凝土缝隙内可更换橡胶包覆轮提升抓附力。区别于传统蛇形机械依赖每个关节独立驱动的设计逻辑，这种磁力联动的结构大幅减少了驱动部件的数量，也降低了控制系统的复杂度，仅需控制前端少数主动节段的动作，即可依靠磁耦合作用带动后续节段跟随运动，在长距离巡检场景下可通过增加节段数量拓展作业长度，不会因为驱动部件过多导致整体重量超标、控制线路复杂度过高的问题。在实际作业过程中，该结构可依靠自身的多节支撑特性，在圆形管道内实现居中行走，避免探测摄像头等部件剐蹭管壁，也可在不规则的缝隙内通过调整各节段的支撑角度，保持整体的移动稳定性，磁传动的非接触特性也让结构具备一定的过载保护能力，当某一节段遇到障碍物卡滞时，磁组之间可发生打滑卸力，避免驱动电机堵转烧毁，提升了复杂环境下的作业可靠性。
