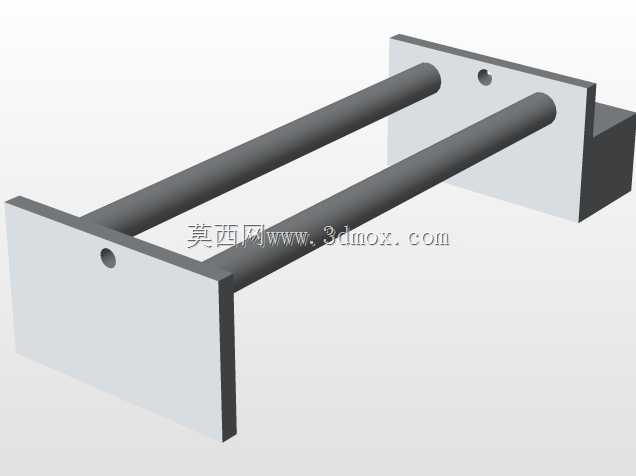

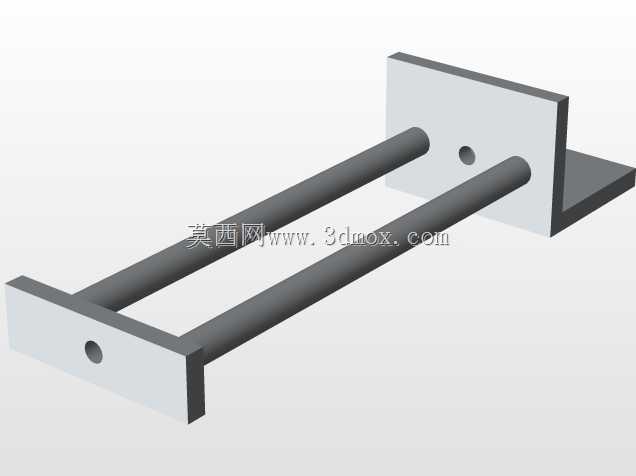

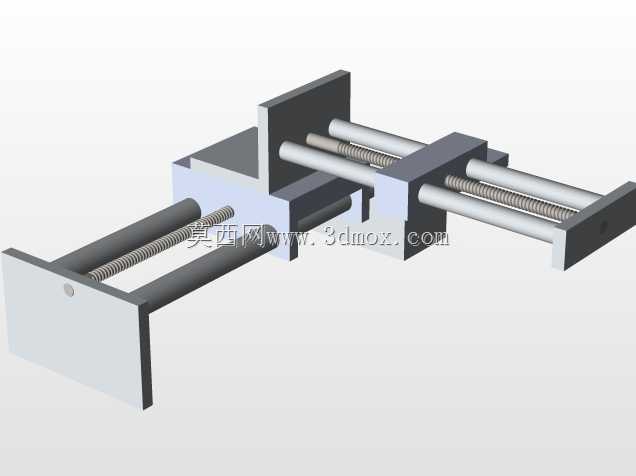

这套绘图执行机构的设计,最初是面向小型桌面级平面轨迹复现场景开发的,核心解决小尺寸平面内的预设轨迹复刻需求,常见的应用场景覆盖教学演示、小型文创图案绘制、简易PCB线路板初版打样轮廓绘制、学生课程设计实操验证等领域,相比大型工业绘图设备,它的结构更紧凑,对安装空间的要求更低,不需要配套大型安装基座,普通平整桌面即可完成架设使用。从结构组成来看,整套机构采用双轴正交的直线运动布局,X轴与Y轴方向均采用丝杠配合光轴导向的传动方案,光轴承担径向负载与运动导向作用,丝杠负责将伺服电机的旋转运动转化为滑台的直线进给,这种传动组合的优势在于进给精度可控,低速运行时不会出现明显的爬行现象,能够满足绘图过程中笔尖匀速移动的轨迹要求,
避免出现线条粗细不均、轨迹偏移的问题。设计过程中,首先确定的是有效绘图幅面边界,两个方向的滑台行程根据常用的A5幅面绘制需求做了匹配,安装时需要预留两端的极限位置余量,也就是滑台运动到丝杠两端时,要留出螺母座与端部支撑座的安全间隙,避免硬碰撞导致传动部件变形,整套机构的底部安装基准面平面度要求控制在0.1mm以内,防止光轴安装后出现弯曲变形,增大运动阻力。运动控制层面,整套机构的动作逻辑依托微控制器实现,预先将需要绘制的图形轨迹拆解为两个轴的进给脉冲序列,控制两个轴的驱动电机协同动作,带动搭载绘图笔的滑台完成平面内的任意曲线运动,笔尖的抬笔动作可以通过在笔架位置加装小型舵机实现,不需要额外增加复杂的气动抬笔结构,

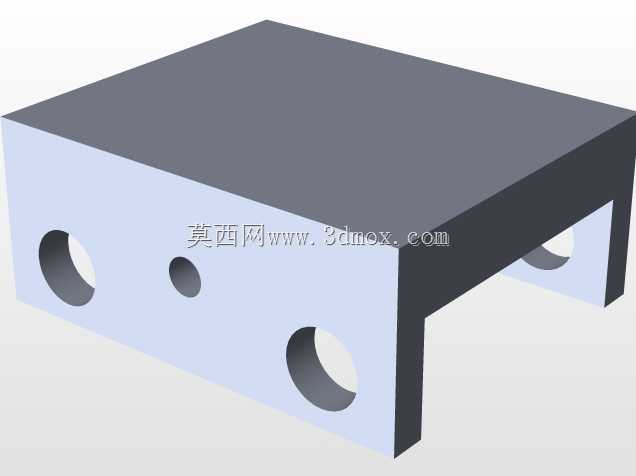

进一步压缩了整体结构体积。从结构细节来看,所有的支撑座都采用一体式块状结构设计,既可以保证光轴与丝杠的安装同轴度,也能减少装配时的调整工作量,滑台部分的连接块做了轻量化处理,在保证安装强度的前提下尽可能降低运动部件的重量,减少丝杠传动时的惯性负载,提升小轨迹段的运动响应速度。实际使用过程中,这套机构对安装环境的要求不高,不需要配套专用的减震基座,只要放置在水平刚性平面上,固定好底部支撑座即可投入使用,传动部分的日常维护只需要定期在丝杠与光轴表面涂抹少量润滑脂,就能保证运动顺畅,不会出现卡顿问题。在设计校核阶段,重点对丝杠的临界转速、光轴的挠度做了验算,确保在最大进给速度下,传动部件不会出现共振问题,
滑台的最大运动速度根据绘图笔的出墨流畅度做了匹配,避免速度过快导致线条断线,速度过慢导致墨水堆积晕染的问题。笔架部分的设计做了通用化处理,可以适配不同直径的常规绘图笔、记号笔,不需要额外定制专用绘图笔头,降低了使用过程中的耗材成本,笔架上预留了笔压调整的余量,可以通过简单的调整结构改变笔尖与绘图平面的接触压力,适配不同纸张、不同出墨量的绘图耗材。整套结构没有采用复杂的同步带传动方案,就是考虑到桌面级使用场景下,丝杠传动的长期精度保持性更好,不需要频繁调整皮带张紧度,装配完成后只要初始定位准确,就能长期保持稳定的轨迹精度,适合非工业场景下的长期重复使用。正交轴的布局也让运动控制的算法逻辑更简单,不需要做复杂的坐标转换,微控制器的运算负载更低,即使是入门级的控制芯片也能流畅完成轨迹解析与运动控制,降低了整套设备的硬件成本。安装边界方面,整套机构的外围尺寸比有效绘图幅面每边大出80mm左右,主要是容纳两端的支撑座、电机安装位以及极限位置的行程开关安装空间,用户在做配套工作台设计时,可以直接按照这个外轮廓尺寸预留安装空间,不需要额外预留过多的操作余量,日常操作只需要在正面位置留出更换绘图纸张、更换绘图笔的操作空间即可。
