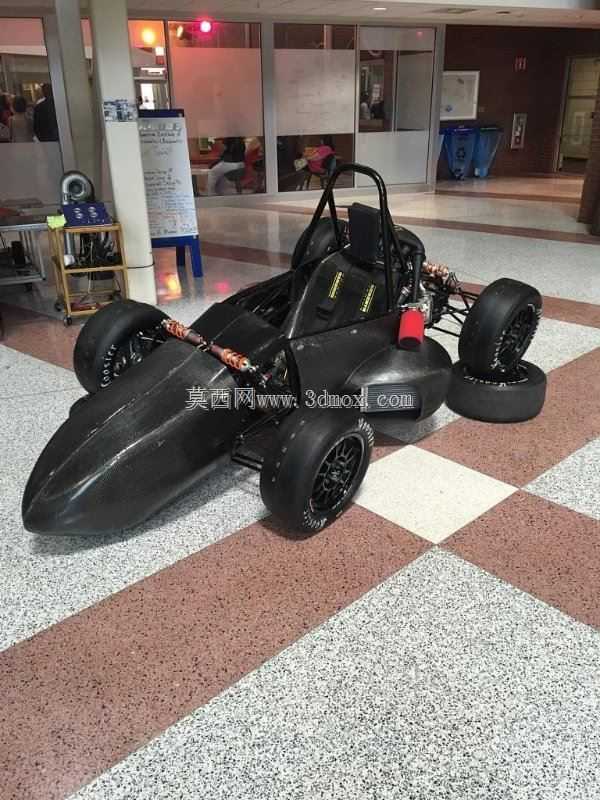

大学生方程式碳纤维单体壳赛车结构

　　这套三维结构完整还原了大学生方程式赛事用开轮式赛车的整车布局，核心采用碳纤维单体壳作为承载主体，区别于传统钢管桁架式车架，单体壳将驾驶舱、前部碰撞吸能区、后部动力安装基座整合为一体化成型结构，在保证扭转刚度满足赛事规则要求的前提下，大幅降低了车架整体自重，同时为空气动力学套件的安装提供了连续的贴合基准面。从结构布局来看，前部双横臂独立悬架的上下摆臂安装点直接预埋在单体壳前部的碳纤维层压结构中，安装点位置经过硬点校核，保证主销内倾、后倾、车轮外倾等定位参数在满载跳动、制动俯仰工况下的变化量处于设计区间内，避免轮胎接地面积出现大幅波动，影响赛道过弯时的抓地力表现。转向机布置在前轴后方的单体壳下部空腔内，

　　转向拉杆长度与摆臂长度做了匹配设计，减小转向过程中的阿克曼角偏差，满足低速绕桩、高速连续过弯的不同转向特性需求。驾驶舱区域严格按照赛事人机工程要求预留了足够的操作空间，防滚架采用高强度钢管与单体壳后部预埋连接座刚性连接，主防滚环、前防滚环、斜向支撑的截面尺寸与连接角度都经过碰撞工况校核，在车辆发生翻滚、侧碰时能够为驾乘人员保留足够的生存空间，避免座舱结构侵入挤压人体。座椅采用与碳纤维单体壳贴合的定制化成型结构，能够将驾乘人员的坐姿固定在设计位置，保证重心高度与前后轴荷分配符合前期动力学仿真设定的目标值，五点式安全带的安装点直接固定在单体壳底部的加强嵌件上，保证碰撞时的连接强度。后部动力单元采用后置后驱布局，发动机与主减速器、

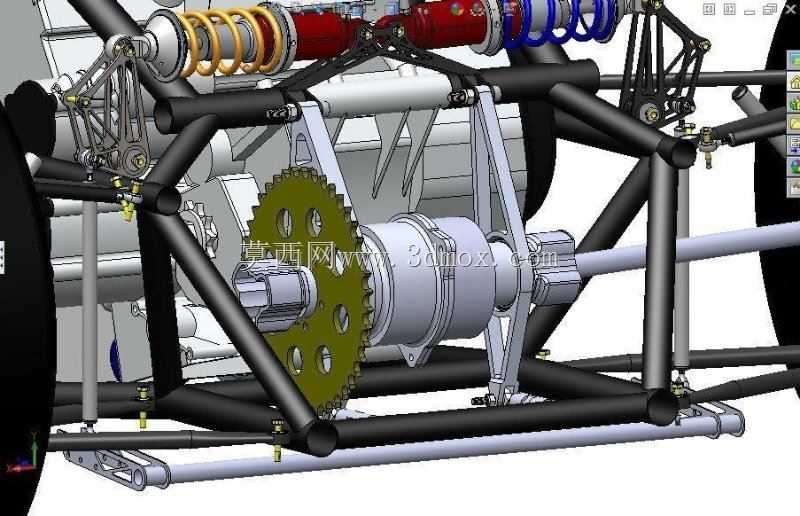

　　差速器整合为一体化动力总成，通过副车架与单体壳后部的连接点固定，副车架与单体壳之间设置有缓冲衬套，能够过滤动力总成运转时产生的高频振动，避免振动传递到驾驶舱影响操控手感。后部悬架同样采用双横臂独立结构，推杆与减震器的布置采用立式布局，将减震器、弹簧的安装位置上移到动力总成两侧的车架上部，进一步降低非簧载质量，提升车轮贴地性能。轮组采用宽幅热熔胎配套的轻量化锻造轮毂，轮毂轴承的安装座与转向节整合设计，减少了多余的连接部件，轮距与轴距的参数设定兼顾了直线加速的稳定性与弯道的灵活性，前后轴荷分配接近50:50，保证制动时四个车轮的制动力能够均匀分配，减少制动跑偏的概率。空气动力学层面，前部鼻锥采用一体化碳纤维成型结构，

　　与单体壳前部平滑过渡，减少正面迎风面积的同时，引导气流流向两侧的侧箱与底部扩散器，侧箱内部预留了散热器、中冷器的安装空间，气流经过侧箱内部带走散热介质的热量后从后轮前部的导流口导出，避免热气流回流到进气口影响发动机进气效率。尾部的扩散器结构与底盘底板平滑连接，通过车底气流的加速产生负压，提升整车下压力，在高速过弯时增加轮胎的垂直载荷，提升极限过弯速度。整车的线束、油路、制动管路都沿着单体壳内部的预留线槽布置，管路固定点间隔符合振动测试要求，避免长时间赛道行驶后管路出现松动、磨损，制动系统采用双回路液压制动布局，前后制动力分配比例可根据不同赛道的抓地力情况进行调整，保证制动效能的稳定性。从安装边界来看，整车所有外露部件都在赛事规则限定的尺寸包络内，前部碰撞结构的吸能行程满足正碰时的加速度要求，后部动力总成的最高点不超过主防滚环的高度，避免翻滚时动力部件直接接触地面。所有可拆卸部件的安装位置都预留了足够的操作空间，方便赛事过程中的快速检修与部件更换，比如轮毂的快拆结构、发动机油底壳的放油口位置、空滤的更换空间都做了针对性的布局优化，减少维修保养的时间消耗。
