便携蜂窝结构桨板冲浪板三维设计

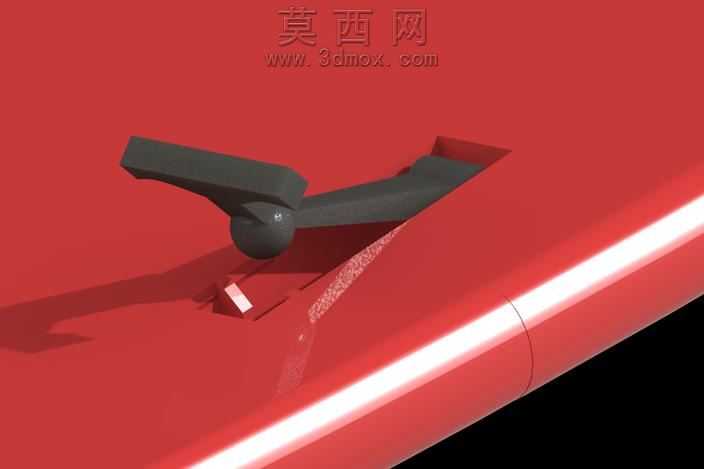

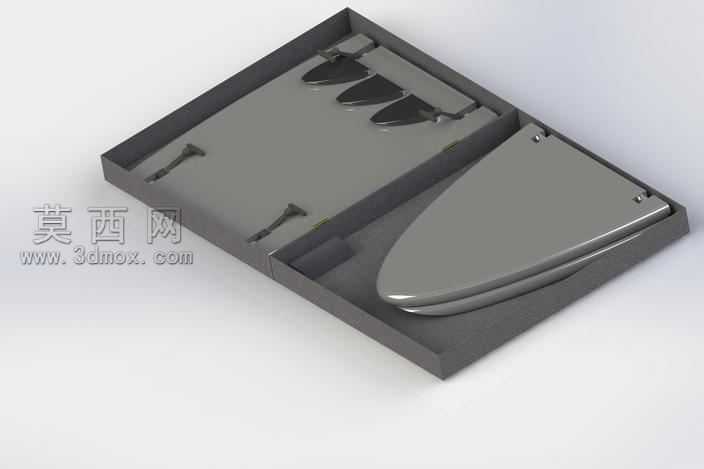

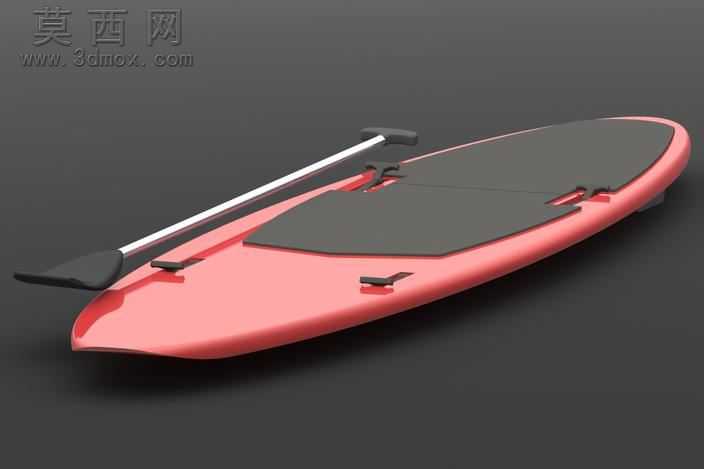

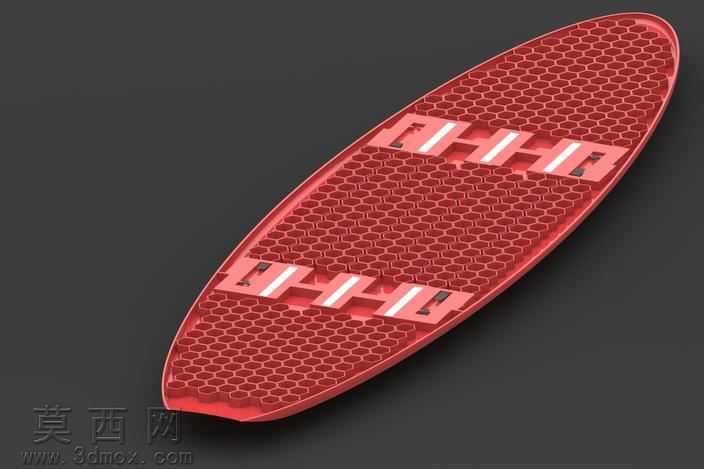

做这个桨板设计的时候，最开始卡了很久的点是便携性和承重的平衡，常规桨板要么是硬壳一体的运输占地方，要么充气款刚性不够站上去晃得厉害。一开始想过做全金属的快拆插扣结构，画了两版装配图之后发现金属件多了不仅重，海边用久了容易生锈腐蚀，后期维护太麻烦，干脆把核心插接件换成橡塑嵌件，金属部分只留最核心的受力插销，零件数量直接砍了三分之一，连防锈处理的工序都省了。板体内部没有用常规的加强筋排布，参考了蜂窝结构的受力逻辑，在PE高密度塑料的板身里埋了六根方棒做支撑，蜂窝网格的壁厚调了三次，第一次壁厚设薄了做静载仿真的时候，模拟成年人站在板头位置形变超过了两厘米，站上去会有明显的塌陷感，壁厚加太多又会让整板重量上去，扛着走几百米就累，最后把蜂窝格的边长和壁厚调到12:1的比例，既保证站在板上任何位置形变都控制在五毫米以内，整板重量比同尺寸硬壳桨板轻了近四成。曲面处理的时候没直接拉个椭圆板型就完事，板头的起翘角度反复调了好几次，角度太平划水的时候容易浪拍上板面，角度太翘又会增加水阻划起来费力气，最后把板头曲面做了渐变弧度，靠近板头三分之一的位置起翘角度慢慢抬升，板边做了两毫米的圆弧导角，既不会划水的时候硌腿，也能减少行进时的水流阻力。装配逻辑上特意把整个板拆成三个大组件，插接的位置做了快装卡扣，不用额外带工具，对准插槽推到位就能自动锁止，拆成三块之后能塞进普通家用车的后备箱，甚至大号旅行背包都能装下，所有零件加起来十二个，实际测试的时候从拆包到组装完成下水，全程不到五分钟，完全不用看说明书。材质调试的时候，板身的PE材质特意调了半哑光的颗粒质感，不会像亮面塑料那样太阳底下反光晃眼睛，防滑垫做了细磨砂的纹理，光脚站上去沾了水也不会滑，桨杆做了哑光金属质感，桨叶加了一点点半透明的橡塑质感，渲染的时候特意打了侧方的柔光，把板身曲面的流畅弧度和防滑垫的纹理质感都表现出来，不会像廉价塑料玩具的质感。最开始还担心插接位置的强度问题，特意在插扣位置做了双层加厚的嵌件，反复拆装测试了上百次也没出现松动或者断裂的问题，蜂窝内部结构除了承重之外，还能提供一定的浮力储备，就算板身外层不小心刮破个小口子，内部的蜂窝隔层也不会让整板直接失去浮力，安全系数比普通实心桨板高不少。
