斜接式不锈钢气液分离罐体结构设计

　　在精细化工、食品制药、环保水处理等涉及流体介质处理的生产场景中，气液两相介质的分离精度直接影响后续工序的运行稳定性，这款斜接式不锈钢罐体结构，正是针对中低压工况下气液夹带问题设计的分离单元。不同于常规立式直筒分离罐的单一进出口布局，该结构采用主立式罐体搭配斜向侧接管路的组合形式，主罐体承担主要的气液沉降分离功能，斜向管路则作为预分离段，先对高速流入的带液介质进行初步减速、导流，减少介质直接冲击主罐内壁造成的二次液滴夹带问题。从结构设计逻辑来看，主罐体上下两端采用标准封头收口，顶部预留排气接口，底部设置排液接口，罐体侧壁分布的多个侧向小接口，可根据实际工况需求接入液位检测、压力监测、安全阀或者排污支路，

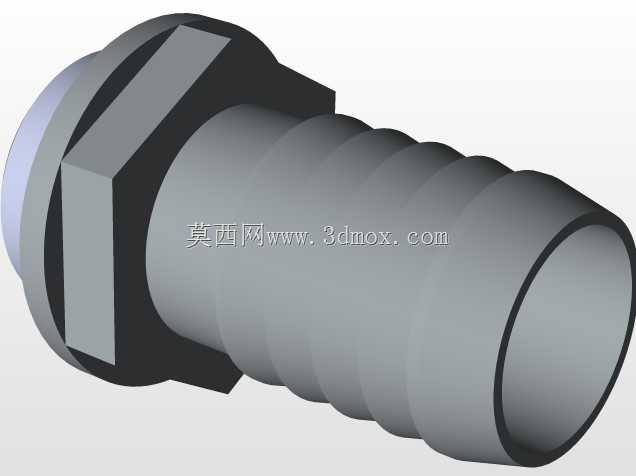

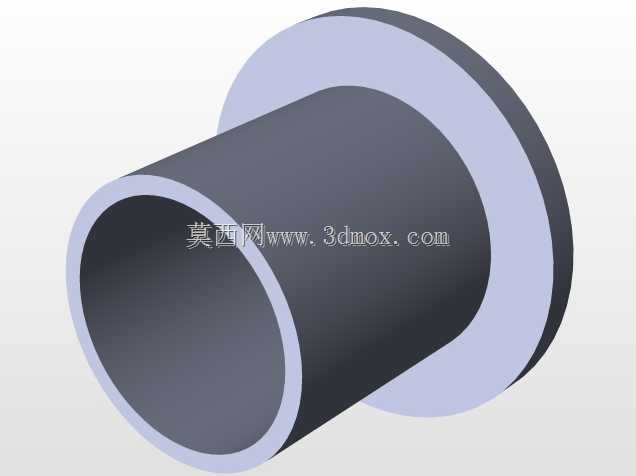

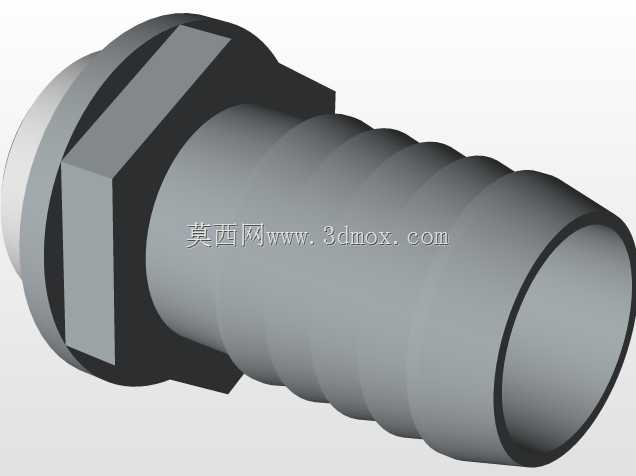

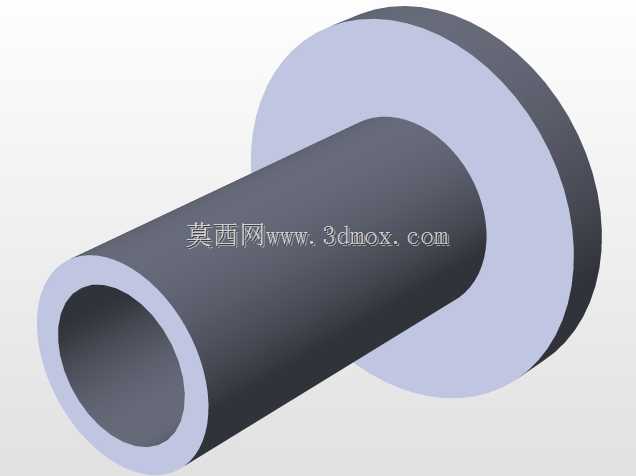

　　接口位置的排布避开了斜向管路的安装干涉区域，每个接口的伸出长度都预留了法兰安装或者快装接头连接的操作空间，不会出现扳手操作空间不足的问题。斜向连接的管路与主罐体采用焊接连接，焊缝位置做了圆弧过渡处理，避免直角焊缝造成的应力集中，同时斜管上同样设置了两个侧向接口，可作为介质入口或者备用取样口，斜管的倾斜角度经过流场模拟验证，既能够保证介质进入主罐时的流向平稳，不会冲乱主罐内的沉降流场，也能让斜管内壁附着的液滴顺着管壁自然回流到主罐底部，不会在管路低洼处积液造成液封。从安装边界来看，主罐体的长径比控制在4:1左右，属于典型的立式沉降分离罐尺寸区间，底部接口距离安装基准面预留了足够的排液管路安装空间，

　　顶部排气接口的上方也预留了阀门操作的净空距离，斜管的伸出长度经过核算，不会超出常规设备安装的平台宽度限制，设备整体的重心落在主罐体的轴线上，安装时只需要对主罐体底部做支撑固定，斜管段不需要额外设置支撑结构，减少现场安装的工作量。材质选用不锈钢的设计，主要是考虑到多数分离工况下介质存在一定腐蚀性，同时不锈钢内壁光滑，液滴更容易附着聚结，提升分离效率，罐体壁厚根据中低压工况的承压要求计算选取，所有接口的壁厚都与罐体本体保持一致，避免出现局部强度薄弱点。在实际应用中，这类分离罐体可以串联在真空泵入口、蒸汽输送管路、反应釜排气端等位置，去除介质中夹带的液滴，保护后续的动力设备或者反应工序不受液击影响，

　　相比内置旋风结构或者丝网捕沫结构的分离设备，这款纯沉降式的结构内部没有复杂内件，维护时只需要打开排污口冲洗即可，不容易出现杂质堵塞内件的问题，适合处理含少量固体杂质的气液混合介质。设计过程中特意将斜管与主罐的连接位置设置在主罐筒体的中上部，避免入口介质直接冲击主罐底部的液相区域，减少液面波动造成的二次夹带，主罐内部的有效沉降容积经过核算，能够满足常规工况下1-2分钟的液相停留时间，保证微小液滴有足够时间聚结沉降到罐底。所有侧向接口的法兰端面都做了平行度校准，保证后续连接管路时不会出现强制对口的应力问题，罐体的外表面没有多余的凸起结构，方便后续做保温层包覆，适配需要控温的工况场景。
