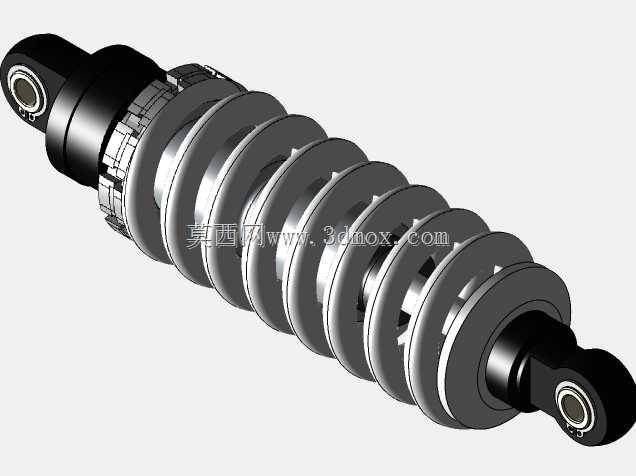

摩托车TTR110后悬挂减震吸收器结构

　　这款减震吸收器主要适配小排量越野摩托车的后悬挂系统，在非铺装路面行驶、过减速带或者载重行驶的场景下，承担着过滤路面颠簸冲击、维持车轮贴地性的核心作用，直接影响骑行过程中的操控稳定性与乘坐舒适度。从结构设计来看，整体采用同轴布局的筒式阻尼芯加外置螺旋弹簧的经典结构，两端的吊耳式安装座内置橡胶衬套，既可以缓冲安装点的径向冲击，也能补偿悬挂跳动过程中产生的小角度偏转，避免安装位出现硬连接带来的应力集中问题。设计过程中首先要确定的是安装距边界，也就是减震器完全伸展时两端安装孔的中心距，以及极限压缩状态下的最小中心距，这两个参数直接决定了悬挂的跳动行程，需要和后摇臂的摆动角度、车架安装点位置做运动学匹配，

　　避免压缩到极限时弹簧并圈或者阻尼筒触底，同时也要防止伸展到极限时拉坏阻尼芯的密封结构。螺旋弹簧的刚度匹配是设计中的核心环节，需要结合车辆的整备质量、额定载重、后悬挂的杠杆比来计算，既要保证日常骑行时弹簧有足够的支撑性，过弯时不会出现侧倾过大的问题，也要保证小颠簸路面下弹簧能有足够的形变量来过滤细碎震动，不会出现减震过硬导致的车轮跳离地面的情况。阻尼筒内部的阀系设计需要和弹簧刚度做匹配，压缩行程的阻尼力要相对偏小，保证弹簧能快速收缩吸收冲击，回弹行程的阻尼力要经过精准调校，避免弹簧回弹过快导致的车身抛跳，让车轮能快速贴回路面。外形上弹簧采用等节距圆柱螺旋结构，加工工艺成熟，刚度线性度好，后期维护更换成本低，

　　弹簧两端的支撑圈做了磨平处理，保证和上下弹簧座的接触面积均匀，不会出现偏载导致的弹簧弯曲或者异响问题。上下安装座的结构做了轻量化设计，在保证结构强度的前提下去除了多余的材料，降低了减震器的整体簧下质量，对于提升悬挂的响应速度有明显帮助。阻尼筒的外筒采用高强度铝合金材质，表面做了硬质阳极氧化处理，既可以减轻整体重量，也能提升外筒的耐磨性能，避免砂石击打导致的筒壁划伤，延长油封的使用寿命。在安装边界上，两端安装孔的内径尺寸需要和车架、后摇臂上的安装螺栓直径匹配，衬套的压装过盈量需要控制在合理范围，过大会导致衬套变形卡滞，影响减震器的摆动自由度，过小则会出现衬套和安装座之间的相对转动，磨损安装孔位。实际装车匹配时，

　　还需要考虑减震器的预压调节行程，通过调整弹簧预压环的位置，可以适配不同体重的骑手以及不同的载重场景，预压量过大会导致减震的有效行程变小，容易出现触底的情况，预压量过小则会导致弹簧支撑不足，过弯时侧倾明显，甚至出现打底的异响。这款结构在设计时也充分考虑了后期维护的便利性，阻尼筒的油封、尘封都采用标准规格件，弹簧也可以根据使用需求更换不同刚度的型号，不需要整体更换减震总成，降低了用户的后期使用成本。从结构可靠性角度来看，阻尼芯的活塞杆表面做了镀铬处理，表面粗糙度控制在很低的水平，能减少油封的磨损，避免漏油问题的出现，防尘罩的结构可以阻挡大部分泥沙、灰尘附着在活塞杆表面，进一步提升密封件的使用寿命。在做三维建模的过程中，需要重点校核弹簧压缩到极限行程时的圈间间隙，避免出现并圈冲击，同时要模拟整个悬挂跳动过程中减震器的角度变化，确认减震器本体和周边的车架、后摇臂、链条等部件不会发生运动干涉，保证全行程范围内都有足够的安全间隙。
