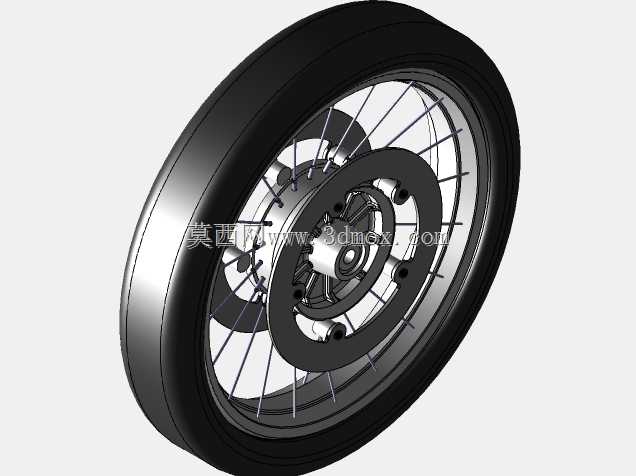

GS1200摩托车前轮辐条轮组结构设计

　　这款前轮结构的设计参考了大排量街跑车型的前轮承载需求，在日常的两轮车行走系统设计工作中，前轮作为直接承接路面冲击、负责转向传导、配合前制动系统完成减速动作的核心部件，其结构合理性直接决定整车的操控表现与行驶安全系数。不同于小排量代步车型常用的一体铸造轮毂，这款辐条式前轮在缓冲路面细碎震动方面有着天然的结构优势，辐条的张紧连接方式可以让轮组在经过非铺装路面的坑洼、碎石路段时，将集中在轮辋局部的冲击载荷通过多根辐条均匀分散到轮毂中心位置，避免一体铸铝轮辋在大冲击下出现应力集中开裂的问题，适配多路况骑行的使用场景。

　　从结构组成来看，整个轮组分为外胎安装位、轮辋本体、辐条连接结构、中心轮毂、制动安装位几个核心部分。轮辋的边缘设计了标准的轮胎限位台阶，适配常规真空胎或者有内胎结构的摩托车轮胎安装，轮辋的宽度参数匹配1200cc级别车型的前轮轮胎规格，保证轮胎安装后胎壁的支撑角度符合设计要求，避免转向时胎壁过度形变带来的操控虚位。辐条采用径向与斜向交叉的排布方式，每根辐条的端部都设计了可调张紧的螺纹接头，在实际装配过程中可以通过调整每根辐条的张紧力来校准轮辋的端面跳动与径向跳动量，将轮组的旋转跳动控制在合理范围内，减少高速行驶时的前轮抖动问题。

　　中心轮毂部分集成了轴承安装位与制动盘连接结构，两侧的轴承安装孔位同轴度要求较高，设计时预留了标准的轴承压装间隙与油封安装槽，保证前轮转动时的顺滑度，同时阻挡泥水、沙尘进入轴承滚道，延长轴承的使用寿命。轮毂上的制动盘安装位采用了多螺栓均布的连接方式，匹配大尺寸浮动刹车盘的安装需求，制动时的制动力矩可以通过螺栓均匀传递到轮毂中心，避免单点受力过大导致的连接螺栓断裂问题。轮毂中心的轴孔尺寸匹配对应车型的前轮轴直径，两侧设计了与前减震下端安装卡槽匹配的限位面，装配时可以快速定位轮组的安装位置，保证前轮与前减震的相对位置精度，避免出现前轮偏磨、转向卡滞的问题。

　　在设计过程中，需要重点考量轮组的载荷边界，1200cc级别的摩托车整备质量加上骑手、行李的载荷，前轮需要承担接近整车一半的静载荷，在紧急制动时前轮的载荷转移会让前轮承受的垂直载荷翻倍，同时还要承受制动时的纵向力矩与转向时的侧向力，因此在结构建模时需要对辐条的受力角度、轮辋的截面厚度、轮毂的加强筋位置做反复的受力校核。比如轮辋与辐条连接的座孔位置，是轮组受力的集中点，设计时在孔位周边做了局部加厚处理，避免辐条张紧力过大或者路面冲击导致孔位开裂；辐条的直径选择也经过了反复测算，既不能过粗导致轮组整体重量过大增加簧下质量，影响整车的操控灵活性，也不能过细导致大冲击下辐条断裂失效。

　　从安装边界来看，整个轮组的外径尺寸匹配对应车型前泥瓦的内部空间，转向到最大角度时不会与泥瓦、前减震筒发生干涉；制动盘安装后的外圆尺寸匹配前刹车卡钳的安装位置，保证刹车片与制动盘的摩擦面完全贴合，不会出现偏磨或者制动干涉的问题；轮组的整体宽度匹配前减震两个叉脚之间的间距，安装后轮毂两侧与减震叉脚之间预留了合理的间隙，避免车轮转动时与减震部件发生摩擦。这类辐条轮组除了在大排量摩托车上使用，也可以适配定制改装车型的需求，通过调整辐条的排布、轮辋的表面处理方式，满足不同风格的整车外观设计需求，同时在越野车型、复古街车的行走系统设计中，这类辐条轮结构也因为易维修、缓冲性能好的特点被广泛应用，哪怕在野外骑行出现单根辐条断裂的情况，也可以快速更换备件调整张紧度，不需要整体更换轮组，大幅提升了复杂使用场景下的可维护性。
