轮式滑板车行走轮组结构设计方案

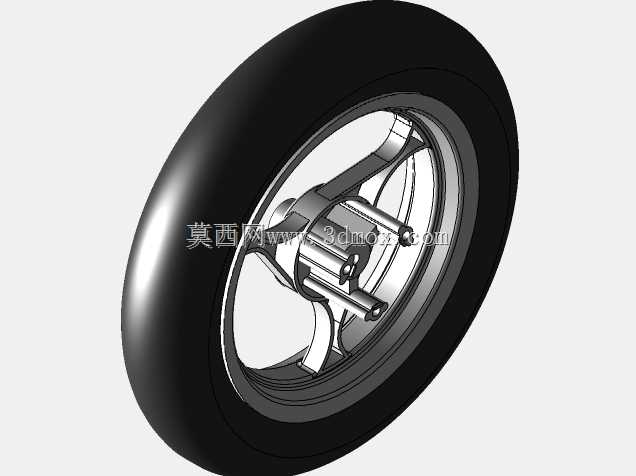

　　这款轮组结构主要适配轻量化个人代步类轮式滑板车的行走端需求，在短途通勤、园区代步、休闲滑行等场景中作为核心承载行走部件使用，直接承担整车与使用者的重量传递、滚动行进、转向随动的核心功能，是轮式滑板车实现移动功能的基础执行部件。从结构设计逻辑来看，整个轮组采用分体式装配思路，外层为高弹性实心橡胶胎体，无需充气结构，从根源上避免了充气轮胎爆胎、慢撒气的日常维护痛点，胎面做了平滑弧面设计，既可以保证铺装路面上的滚动阻力处于较低水平，也能在小角度转向时提供连续的接地接触面，避免转向过程中出现接地面积突变导致的打滑风险。轮毂部分采用三辐式对称支撑结构，辐条截面做了变厚度过渡处理，靠近轮辋的位置厚度较薄，向中心轴座位置逐步加厚，

　　这种设计可以在保证整体结构强度满足承载要求的前提下，尽可能降低轮毂自身的重量，减少轮组转动惯量，让滑行起步、转向操作更加轻便，同时对称的辐条布局也能保证轮组高速转动时的动平衡性能，避免滚动过程中出现径向跳动影响滑行稳定性。中心轴座部分设计为双支点支撑结构，轮轴穿过轴座后两端预留标准安装位，可以直接与滑板车的前叉或者后桥支架进行配合安装，轴座内部预留了轴承安装腔位，装配时可以压入标准深沟球轴承，将轮组与固定轮轴之间的滑动摩擦转化为滚动摩擦，大幅降低行进过程中的摩擦阻力，同时轴承腔外侧设计有密封挡边，可以阻挡路面的灰尘、积水进入轴承内部，延长轴承的使用寿命，降低日常维护的频率。轮辋与橡胶胎体之间采用过盈配合结构，胎体内圈做了内嵌式卡边，

　　装配后可以牢牢卡在轮辋的限位槽内，即使在急加速、急刹车或者侧向受力的工况下，也不会出现胎体与轮辋滑脱的问题，保证使用过程中的结构可靠性。从安装边界尺寸来看，轮组整体外径适配常规8英寸代步滑板车的安装空间，轮轴安装位的中心距与轮组外沿的尺寸经过校核，装配后不会与滑板车的车架、挡泥板等周边部件产生运动干涉，轮组的轴向宽度控制在合理范围内，既保证了足够的接地宽度提升行驶稳定性，也不会占用过多的车架横向安装空间，适配多数常规滑板车的前叉开档尺寸，不需要对原有车架结构做额外修改就可以直接替换安装。在受力设计层面，整个轮组的载荷传递路径经过优化，地面的反作用力通过胎体传递到轮辋，再通过三根对称布置的辐条均匀分散到中心轴座位置，

　　最终传递到轮轴与车架结构上，避免了局部应力集中导致的辐条断裂、轴座变形等问题，经过受力校核，整个轮组可以满足常规成人代步场景下的承载需求，在过减速带、路面小凸起等冲击工况下，橡胶胎体可以吸收大部分冲击能量，剩余的冲击载荷通过辐条的微变形进一步缓冲，减少传递到车架与使用者的震动，提升滑行过程的舒适感。在装配工艺性上，整个轮组的零件数量少，除了橡胶胎体、金属轮毂、轮轴、轴承之外没有多余的零散零件，装配流程简单，只需要将轴承压入轮毂轴座，再将胎体压装到轮辋上，最后穿入轮轴就可以完成整个轮组的组装，生产装配效率高，后续维护更换时也不需要特殊的专用工具，普通使用者就可以完成轮组的拆卸与更换。
