低噪音交替剪切DP尖端铣刀刀盘结构设计

　　在金属切削加工的铣削工序场景中，尤其是有色金属、复合材料以及高精度要求的结构件平面、台阶面加工环节，刀盘的切削性能直接决定了加工表面质量、生产节拍以及车间作业的噪音水平。这款DP尖端结构的铣刀刀盘，核心设计方向就是解决传统密齿铣刀切削时冲击大、接合面易出现撕裂毛刺、切削噪音超标的痛点，适配立式加工中心、龙门铣床等主流铣削设备的主轴安装需求。

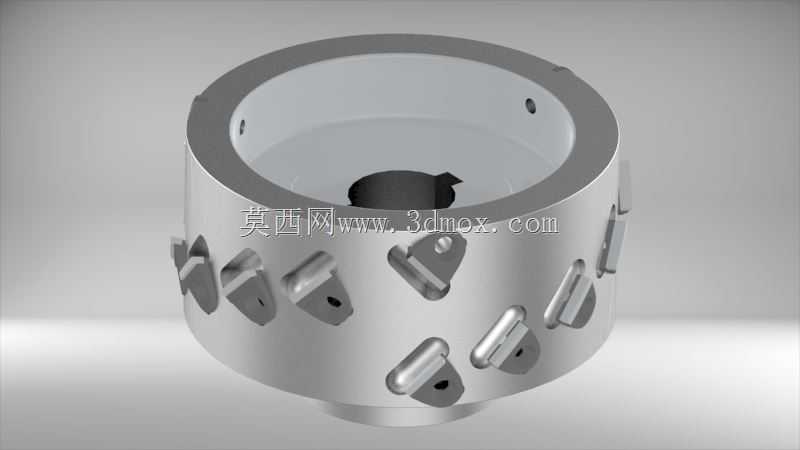

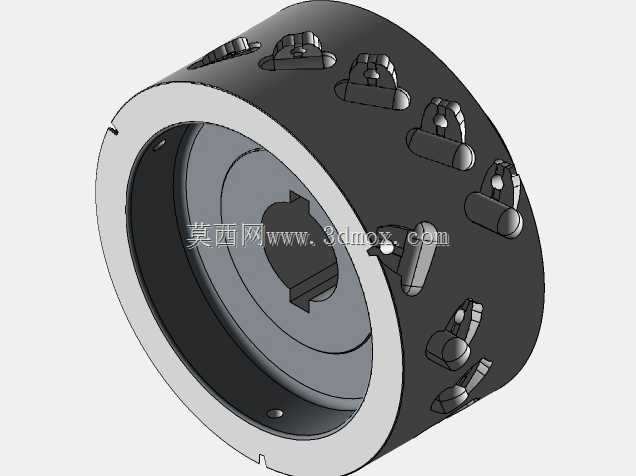

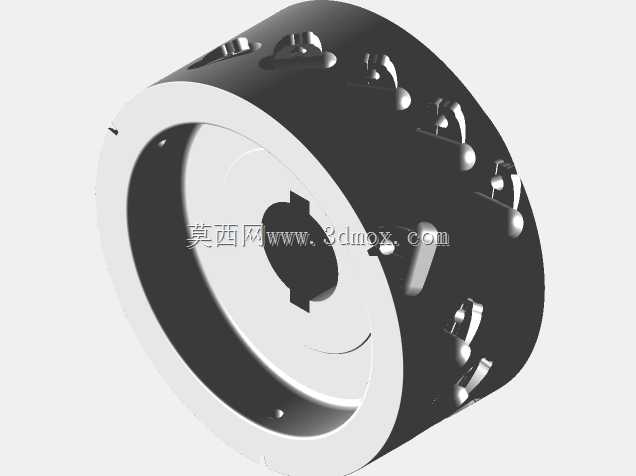

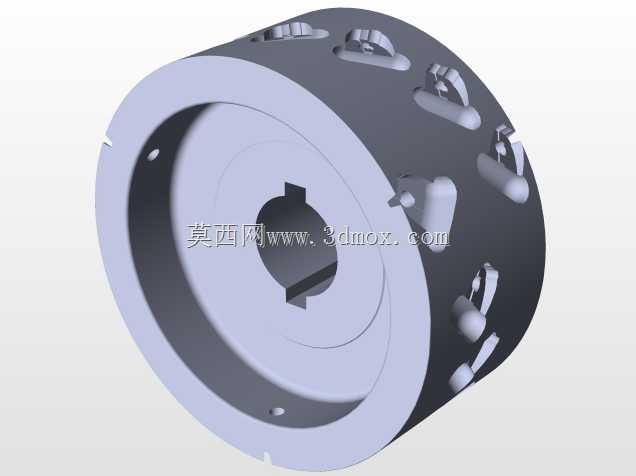

　　从安装边界来看，刀盘主体采用圆柱空心基体设计，内孔设置标准键槽结构，可与机床主轴的端面键配合传递扭矩，避免高速切削时出现刀盘打滑移位的问题；内孔直径与对应主轴锥套的连接尺寸匹配，端面的定位止口精度控制在IT6级，保证安装后刀盘的径向跳动量控制在0.005mm以内，减少切削振纹的产生。刀盘的外径尺寸适配130规格的铣削工况，可覆盖常规中小型结构件的平面铣削走刀宽度需求，无需多次走刀拼接，有效提升加工效率。

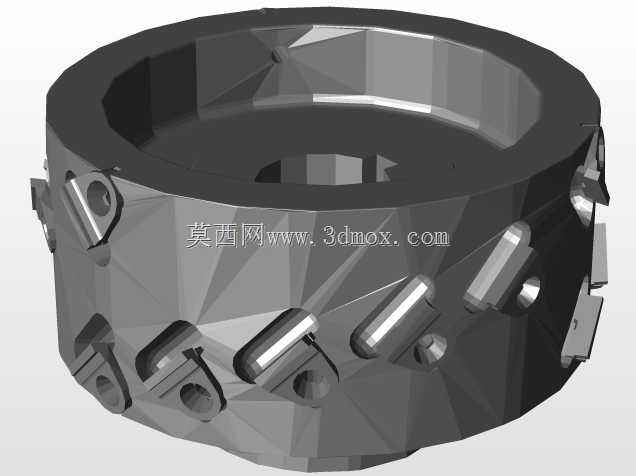

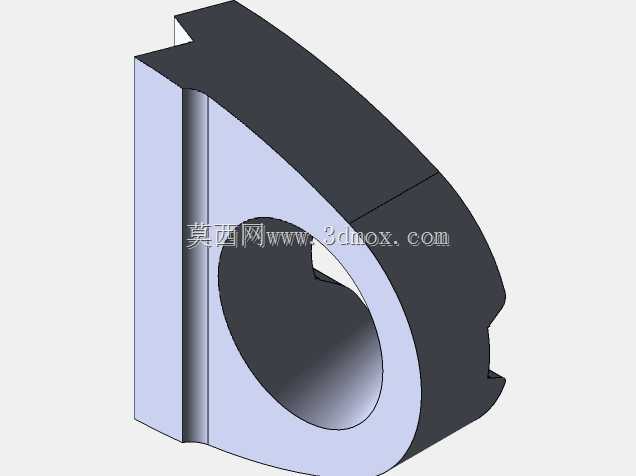

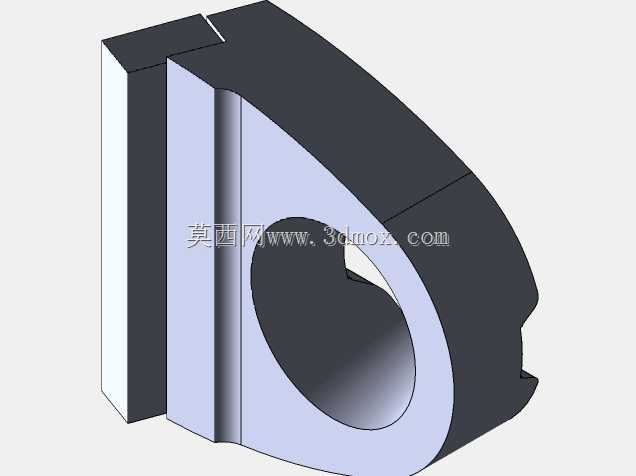

　　刀齿的排布采用交替剪切角设计，这一结构并非简单的齿向交错，而是通过不同倾角的刀片安装座，让相邻刀齿在切入工件时的剪切方向形成互补，一部分刀齿承担向下的切削分力压住工件，另一部分刀齿承担侧向的修光分力，避免薄型工件在切削时出现翘曲变形，同时让切屑能够沿着预设的排屑槽方向顺畅排出，不会在刀体内部缠绕堵塞。每个刀片的安装座都设置了独立的定位面与压紧螺钉孔，刀片采用可转位结构，磨损后只需松开压紧螺钉转动刀片即可更换切削刃，无需重新对刀，大幅减少换刀辅助时间。

　　刀体本身的材质选用高强度合金钢，经过调质与表面硬化处理，基体硬度达到HRC42-45，既保证足够的刚性承受大进给切削的冲击力，又具备足够的韧性避免高速旋转时出现基体开裂的风险。刀体外周的排屑槽经过抛光处理，降低切屑与槽壁的摩擦阻力，同时在刀体上设置了轻量化的减重孔，在不降低结构强度的前提下减少刀盘整体重量，降低主轴启动时的转动惯量，减少主轴轴承的负载损耗。

　　实际加工测试中，这款刀盘在切削6061铝合金板材时，进给速度可提升至传统同规格铣刀的1.3倍，加工后的表面粗糙度可稳定达到Ra1.6，工件边缘无明显撕裂毛刺，省去了后续钳工去毛刺的工序；切削时的噪音值比传统密齿铣刀降低8-10分贝，符合车间作业的噪音管控要求。在切削碳纤维复合材料时，交替剪切的结构能够有效切断纤维层，避免出现分层、劈裂的缺陷，适配航空航天、新能源汽车领域复合材料构件的加工需求。

　　设计过程中，针对刀齿的受力情况做了有限元仿真优化，每个刀片安装座的受力点都对应基体内部的加强筋结构，避免大切深切削时出现安装座变形导致刀片崩损的问题；刀盘做了严格的动平衡校正，在最高适用转速下动平衡等级达到G2.5，保证高速切削时的运行平稳性，不会因为离心力导致刀体振动，影响加工精度。刀盘的冷却通道采用内冷结构，切削液可通过主轴内孔直接输送到每个切削刃的切削区域，快速带走切削热量，延长刀片使用寿命，同时抑制切削粉尘的飞扬，改善作业环境。
