多槽V型传动皮带轮结构设计

　　在常规工业传动场景里，多槽皮带轮是动力传递环节里非常常见的部件，这类带轮主要适配多根V型三角带并行传动的工况，相比单槽带轮，它能在不改变轮体径向尺寸的前提下，大幅提升传动系统的负载能力，同时多根皮带并行布置的形式，也能在单根皮带出现磨损松弛时，避免传动系统直接失效，提升整套传动链路的运行冗余度。从实际应用场景来看，这类多槽带轮常被用在中小型机床主轴传动、农用机械动力输出端、空压机动力输入端、通用输送设备的驱动端，只要是中心距适中、传动比要求不极端严苛、需要缓冲吸振的动力传递场景，都能见到这类结构的身影。

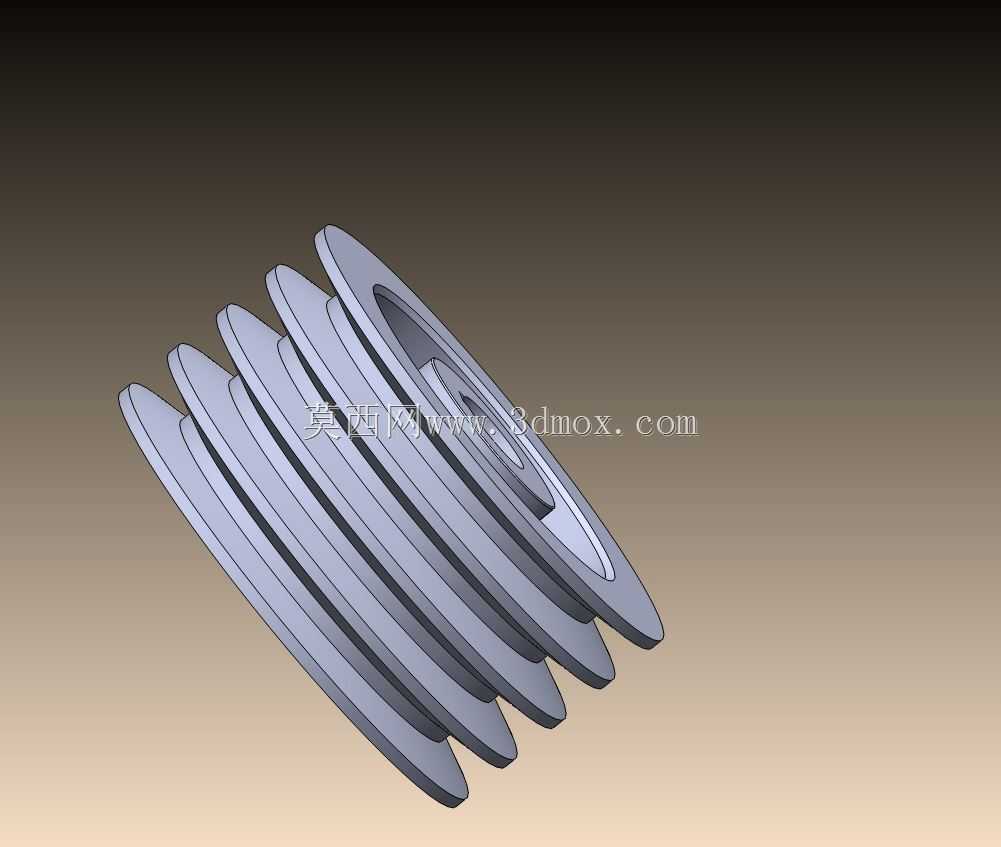

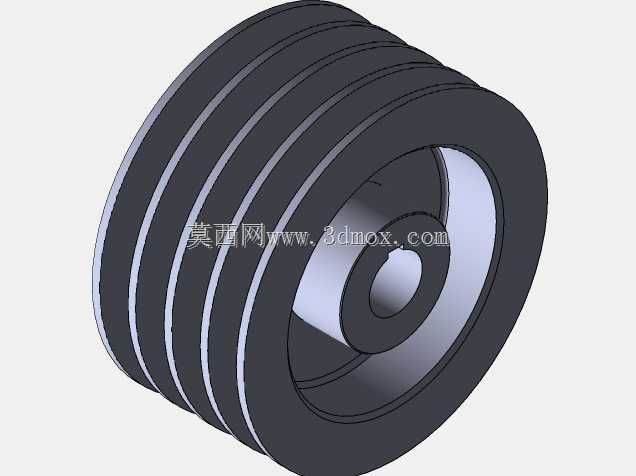

　　从结构设计的角度来看，这个轮体采用了等间距分布的梯形环槽结构，槽型角度匹配标准V带的楔角，保证皮带嵌入后能有足够的接触摩擦力，同时不会因为槽型过窄导致皮带侧面过度磨损，也不会因为槽型过宽出现皮带打滑、传动效率下降的问题。轮体中心设计了阶梯式安装孔，大直径端的孔位用于和传动轴的轴肩定位，保证轮体安装后和轴的同轴度，小直径端可适配锁紧螺母或者端盖固定，避免设备运行过程中轮体出现轴向窜动。轮辐部分采用了薄辐板搭配均匀环槽的结构，没有额外设计减重孔，一方面是因为这类中小直径的带轮本身重量不大，实心辐板的结构加工难度更低，动平衡更容易保证，另一方面实心辐板的结构刚性更好，在高速运转时不容易出现辐板振颤，能降低传动过程中的噪音和振动。

　　在设计这类带轮的时候，首先要确认的是安装边界尺寸：中心安装孔的直径要匹配所配传动轴的直径公差，通常选用H7的间隙配合，方便安装拆卸，同时保证运转时不会出现偏心；轮体的总宽度要和所用皮带的数量、单根皮带的宽度匹配，槽与槽之间的凸起轮缘厚度要满足强度要求，避免多根皮带张紧后，轮缘出现侧向变形；轮体的外圆直径要根据传动比要求计算，同时要验算皮带的包角，保证小带轮端的包角不低于120度，避免传动打滑。另外槽面的加工粗糙度也有明确要求，不能过于光滑导致摩擦力不足，也不能过于粗糙加速皮带的磨损，通常车削加工后的表面就能满足使用要求，不需要额外的抛光处理。

　　实际选型使用的时候，还要考虑轮体的材质匹配，常规工况下用HT200灰铸铁铸造后加工即可，灰铸铁的减震性能好，耐磨性佳，成本也比较低，适合大批量应用；如果是对重量有要求的移动设备场景，也可以选用铝合金材质加工，重量更轻，动平衡表现更好，但成本相对更高。安装时要保证主从动带轮的轮槽处于同一平面，偏差不能超过允许范围，否则会导致皮带单侧磨损加剧，缩短皮带使用寿命，同时张紧力要调整到合适区间，过松会打滑丢转，过紧会加剧轴承和皮带的磨损。这类多槽带轮的结构看似简单，但每一处尺寸的设计都和实际传动性能直接相关，槽距的偏差、槽型角度的误差、安装孔的同轴度，都会直接影响整套传动系统的运行寿命和稳定性，在三维建模过程中，需要严格对应标准件的尺寸参数，对环槽的位置、角度、圆角细节都要准确还原，才能保证后续出图加工、装配模拟的准确性，避免设计环节的误差传导到生产端，造成零件报废或者装配干涉。
