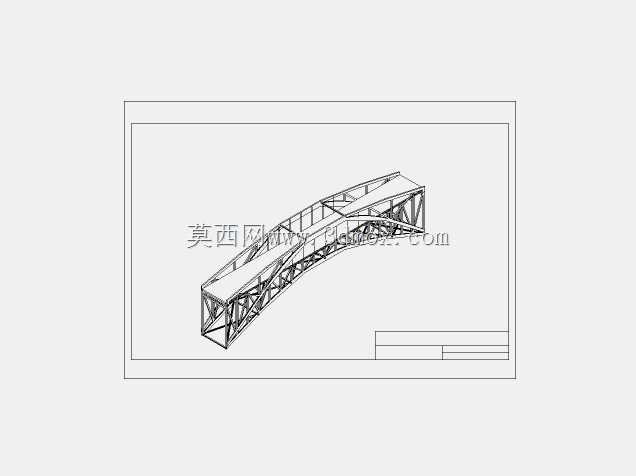

桁架式弧形人行跨接桥结构设计

　　这款弧形桁架跨接结构主要应用于园区内不同高程平台的人行连通、小型景观区跨水步道接驳、工业厂区内巡检通道跨管线带架设场景，区别于大跨度市政桥梁，该结构主打小跨度轻载人行场景，整体承载按照单人通行密集排布的工况做冗余校核，可满足日常运维人员巡检、园区访客通行、小型轻便工具手推转运的使用需求，无需适配机动车荷载，整体自重控制在轻量区间，降低下部支撑结构的承载压力。从结构功能特性来看，整体采用空间桁架受力体系，上弦杆沿弧形走向排布，既满足桥面通行的高程渐变需求，也通过弧形轮廓抵消部分竖向荷载产生的水平分力，下弦杆配合斜向腹杆做三角格构排布，每一段腹杆与弦杆的连接节点都做传力路径优化，避免节点处出现应力集中，所有杆件均采用等截面型材拼接，

　　减少非标构件的加工量，现场安装时可按照分段预制的模块做螺栓拼接，无需大量现场焊接作业，适配户外施工的快速装配需求。设计过程中优先考虑小跨度场景的安装边界约束，整体跨距控制在小范围区间，桥面净宽满足单人带工具通行的最小尺寸要求，两侧桁架的外轮廓宽度不超出行人避让的安全冗余范围，结构最低点的净空高度满足下方管线、小型步道的通行要求，不会对下方原有通行空间造成过度侵占。结构的桥面铺装层直接依托上弦杆之间的横向支撑梁铺设，横向支撑梁按照步距间隔排布，每根横梁都与两侧上弦杆做刚性连接，保证桥面的整体刚度，行人行走时不会出现明显的挠曲晃动，两侧的桁架上弦同时兼做扶手支撑结构，无需额外加装独立扶手立柱，减少附属构件的物料投入。从受力逻辑来看，

　　弧形上弦在承受竖向人行荷载时，会将部分力分解为沿弦杆轴向的压力，配合下弦杆的轴向拉力，整体形成自平衡的受力体系，两端的支撑端仅需传递竖向反力，无需额外做复杂的抗水平力锚固，降低两端支撑基础的施工难度，对于原有建筑平台、混凝土支墩的适配性更强，不需要对原有支撑结构做大规模加固改造。腹杆的排布完全按照剪力分布规律做疏密调整，跨中位置剪力较小，腹杆间距适当放大，靠近两端支撑位置剪力更大，腹杆排布做加密处理，在保证整体结构强度的前提下尽可能减少型材用量，控制整体结构自重。结构的所有连接节点均采用节点板拼接形式，每根杆件的端部都与节点板做可靠连接，避免杆件偏心受力，节点板的尺寸按照杆件传力大小做匹配设计，不会出现过度冗余的材料浪费。

　　安装过程中可按照两端支撑段、中间弧形段的分段顺序依次吊装拼接，单段构件重量控制在人工配合小型吊装设备即可作业的范围，不需要动用大型起重设备，适配空间狭窄、大型设备无法进入的园区、厂区内部施工场景。结构整体的外形轮廓做了顺滑的弧形过渡，没有突兀的构件外凸，既避免尖锐棱角对通行人员造成磕碰，也能适配景观区域的视觉协调性，不会在景观环境中显得过于突兀。在做结构校核时，重点考虑了人行荷载下的竖向挠度控制，保证满载情况下的挠度值在人行舒适感允许的范围内，不会出现行走时的明显晃动感，同时对桁架的整体稳定性做了屈曲校核，避免受压弦杆出现失稳变形，所有杆件的长细比都控制在规范允许的区间内，即使在极端偏载的情况下，也不会出现杆件失稳垮塌的风险。
