板载式DC-DC电源转换模块结构设计

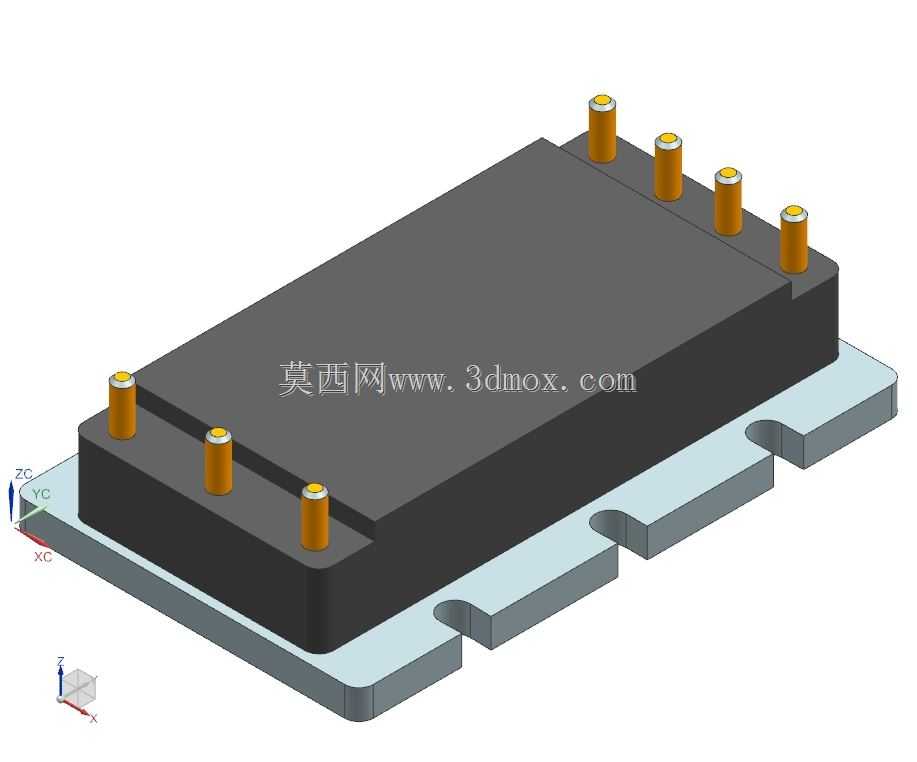

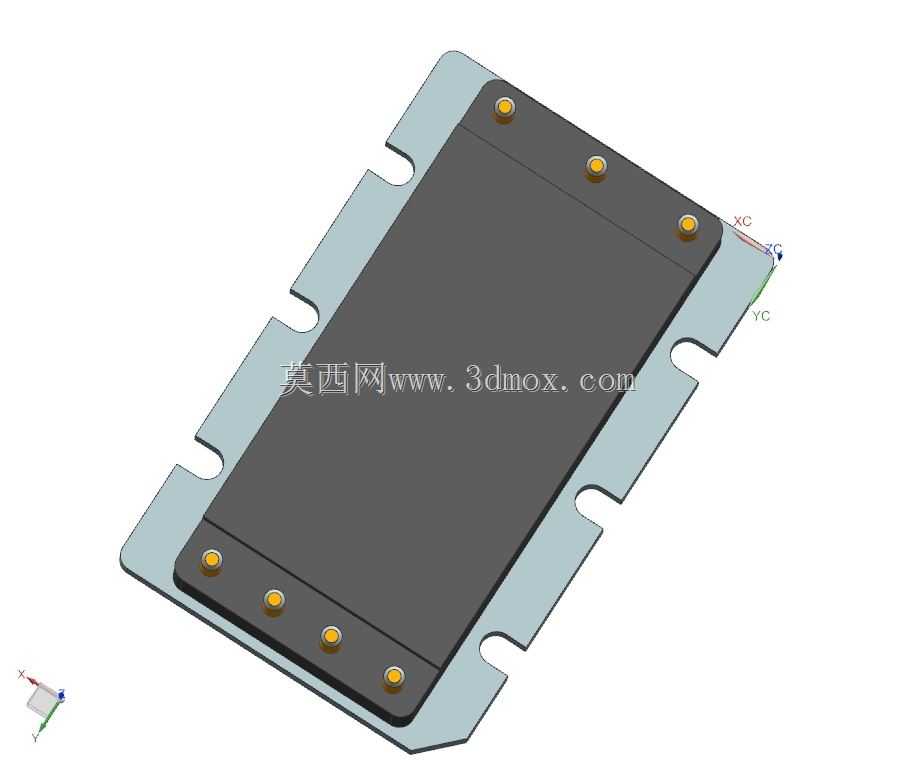

　　在工业控制板卡、车载电子设备、通信基站供电单元这类对供电稳定性要求严苛的场景里，板载DC-DC转换模块是支撑整套电路稳定运行的核心功率器件，这类器件需要在有限的安装空间内完成不同直流电压等级的转换，同时兼顾散热、抗震、引脚连接可靠性等多方面工程需求，本次呈现的模块结构完全围绕板载贴装的实际工况展开设计。从实际使用场景来看，这类模块常被布置在PCB板的功率区域，周边通常会排布电解电容、功率电感、滤波器件等周边元件，因此模块的外形轮廓做了规整的长方体设计，主体封装部分采用直角过渡的方正结构，底部搭配带定位缺口的金属安装底座，底座边缘的几处内凹缺口并非装饰结构，而是对应PCB板上的安装定位凸台，焊接装配时可以快速完成对位，

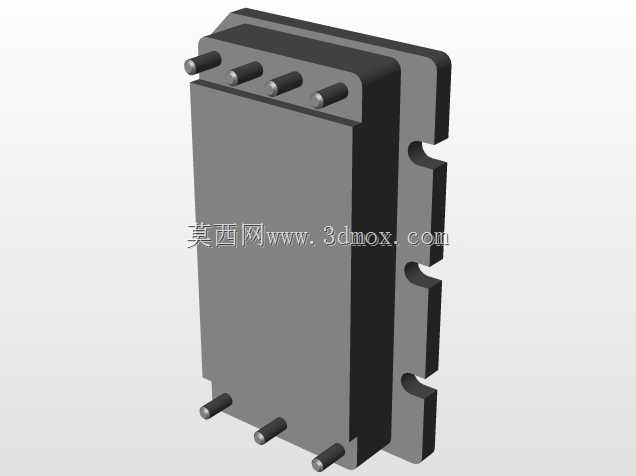

　　避免回流焊过程中模块出现偏移，同时金属底座直接与PCB板上的散热覆铜区域接触，能够将模块工作时产生的热量快速传导到板卡整体散热面，降低核心功率器件的结温。引脚部分采用六根立式圆柱引脚对称排布在模块本体的两侧长边上，每侧三根引脚的间距严格遵循行业通用的板载功率器件引脚节距标准，引脚顶端做了镀锡处理，能够适配波峰焊、回流焊两种主流焊接工艺，焊接后引脚与PCB焊盘的接触面积足够承载额定工作电流，不会出现载流不足导致的引脚发热问题；引脚的高度经过精准核算，既保证模块本体底部与PCB板面之间留有足够的走线路由空间，方便板卡布线时从模块下方穿过低压信号线，又不会因为引脚过高导致模块整体重心上移，提升设备在震动工况下的连接可靠性。

　　模块的主体封装外壳采用阻燃耐高温的工程塑料材质，外壳表面做了细微的磨砂纹理处理，既可以提升生产过程中的抓取摩擦力，方便自动化贴装设备的吸嘴或者夹爪稳定取放，也能避免外壳在长期使用过程中积累静电，对内部的功率电路造成静电损伤。从设计思路上看，整个模块没有做多余的异形结构，所有轮廓、尺寸、安装位都围绕量产装配和长期可靠运行设计：底座的厚度经过力学仿真验证，在满足散热导热要求的前提下尽可能压缩厚度，控制模块整体重量，避免板卡长期使用后因为器件重量过大出现PCB板弯曲变形的问题；两侧引脚的位置度公差控制在0.1mm以内，完全适配自动化SMT生产线的贴装精度要求，不需要额外做人工补焊修正；外壳与底座的配合采用卡扣加密封胶的固定方式，

　　生产装配时可以快速扣合，密封后能够阻挡生产车间的助焊剂雾气、灰尘进入模块内部，避免内部电路出现短路或者腐蚀问题。在实际设备选型过程中，结构工程师可以直接参考这个模型的安装边界做PCB板的封装绘制，不需要额外测绘器件尺寸，模型上的引脚位置、底座缺口尺寸、本体高度都和实际量产器件保持一致，布线时可以提前预留好模块周边的安全间距，高压引脚与周边信号线的间距满足安规要求，散热区域的覆铜面积可以根据模块的额定功率提前规划，避免后期打样后出现安装干涉、散热不足、引脚对位不准等问题。这类电源转换模块的结构设计看似简单，实则每一处尺寸细节都对应着实际生产、使用过程中的具体需求，没有多余的设计冗余，也不会因为结构缺失导致可靠性问题，完全匹配工业级电子设备对元器件的严苛要求。
