带体临界叶片结构的船用螺旋桨设计

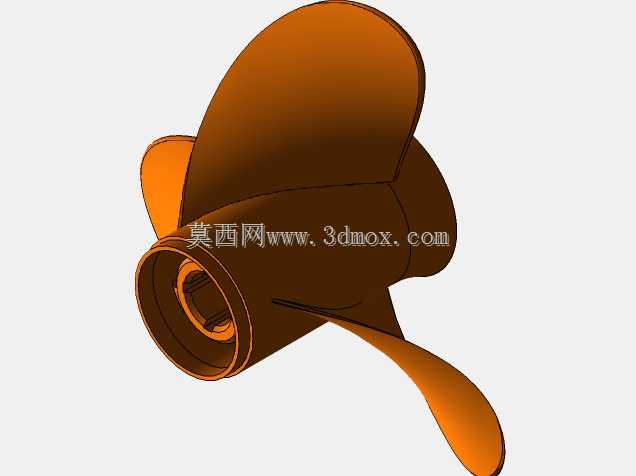

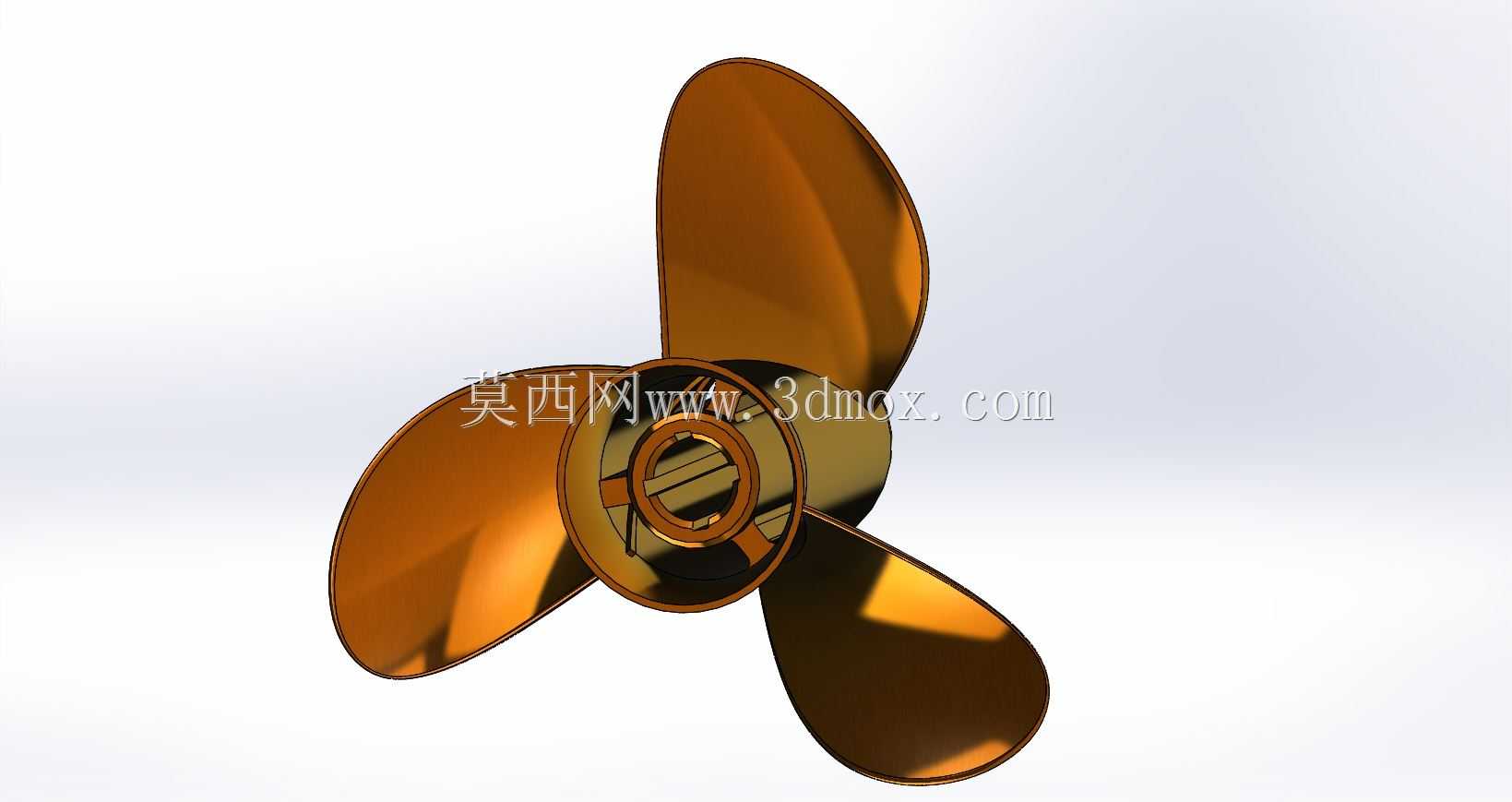

　　在船舶推进系统的核心部件设计中，螺旋桨的叶片型线直接决定了整船的推进效率与航行稳定性，这款带体临界结构的三叶螺旋桨，针对内河中小型作业船舶的常用航行工况做了针对性的型线优化，适配吃水深度0.8-2.2米的作业艇、交通艇及小型货运船舶的推进需求。从实际应用场景来看，这类螺旋桨常搭配15-60马力的舷内外机使用，日常航行时需要应对浅水区泥沙扰动、不同航速下的空泡冲击、以及进出港时频繁的正倒车切换工况，因此在叶片的厚度分布上做了梯度调整：叶根位置厚度较常规螺旋桨提升12%，强化与桨毂连接位置的抗扭强度，避免频繁换向时的应力集中导致的叶片断裂；叶梢位置做了渐进式削薄处理，降低叶梢涡流带来的能量损耗，同时减少高速航行时的叶梢空泡剥蚀风险。

　　设计过程中首先明确了安装边界约束：桨毂内孔采用花键连接结构，适配主流小型船用齿轮箱的输出轴尺寸，安装端面的定位止口公差控制在H7级，保证装配后桨叶的动平衡精度，避免航行时出现轴系振动。叶片的曲面构建采用了体临界翼型的截面变化逻辑，从叶根到叶梢的截面弦长、螺距角、翼型拱度均做连续渐变调整，在0.6倍桨径位置的翼型升阻比达到最优区间，兼顾中低速航行时的推力输出与高速段的效率表现。不同于常规等螺距螺旋桨的设计，这款螺旋桨在叶背位置做了微小的曲面修型，能够在桨叶进入伴流区时延缓气流分离，降低非均匀流场下的激振力，减少轴系与船体结构的振动传递。

　　从实际功能特性来看，三叶结构的设计平衡了推进效率与水下通过性，相比两叶螺旋桨，相同转速下的推力输出更平稳，动平衡校准难度更低；相比四叶螺旋桨，在相同盘面比下的结构重量更轻，转动惯量更小，主机换向时的响应速度更快，更适合需要频繁机动的内河作业场景。桨毂的外形做了流线型包覆处理，减少桨毂位置的形状阻力，同时桨毂内部预留了防腐锌块的安装位置，方便日常运维时更换牺牲阳极，延长螺旋桨的海水腐蚀使用寿命。叶片的导边与随边均做了R0.5的圆角处理，避免航行时缠绕水中的渔网、水草等杂物，同时减少导边位置的空泡起始点。

　　在尺寸匹配层面，这款螺旋桨的直径适配1.2-1.8米的船舶尾轴安装间距，安装时需要保证桨叶与船体尾柱、舵叶的最小间隙不小于0.1倍桨径，避免桨叶旋转时与船体结构发生擦碰，同时减少间隙过小带来的效率损失。设计阶段通过流场仿真验证了不同进速系数下的推力系数与扭矩系数，在常用的航速区间内，螺旋桨的敞水效率比常规MAU型螺旋桨提升4%左右，同时空泡起始航速提升8%，能够有效降低长期航行时的叶片剥蚀风险。针对浅水航行的工况，叶片的盘面比选择了0.55的参数，在保证足够推力的同时，减少浅水底流对桨叶进气的影响，避免重载工况下出现螺旋桨飞车的问题。

　　从结构可靠性角度出发，叶片与桨毂的连接位置采用了大圆弧过渡，避免截面突变带来的应力集中，在承受突发的水下障碍物冲击时，应力能够沿着叶根的过渡曲面均匀分散，降低叶片断裂的概率。桨叶的表面粗糙度要求控制在Ra1.6以下，减少表面摩擦阻力，同时降低海洋生物附着的概率，长期使用后也更容易清理附着的贝壳、藻类等附着物。整个螺旋桨的转动惯量经过优化匹配，能够适配主机的扭矩输出特性，避免航行时出现主机负荷波动过大的问题，在正车加速、倒车制动的工况下，轴系的冲击载荷均控制在常规船用齿轮箱的承受范围内，不需要额外对轴系做加强处理。
