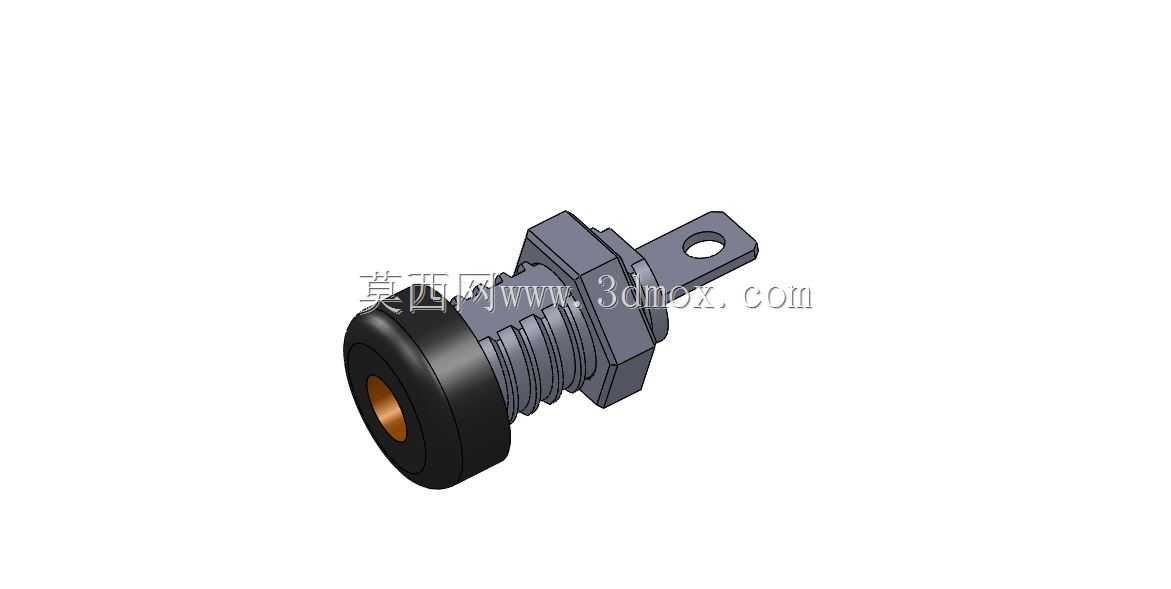

黑色绝缘面板式香蕉插座结构设计

　　在电子测试设备、教学实验仪器、工业配电控制柜、电源检测装置这类需要频繁临时接线导通的场景里，面板式香蕉插座是出现频率极高的导通连接件，这款黑色绝缘款的香蕉插座，就是针对面板嵌装场景做的适配设计。日常做测试工装布线、实验台接线的时候，最常遇到的问题就是插座和面板安装不牢、插拔多次后松旷、接线端接触不良导致导通电阻变大，还有绝缘外壳耐磨损性差，用久了表层破损引发漏电风险，这款结构在设计阶段就针对这些现场痛点做了对应优化。先看安装边界部分，这款插座采用螺纹嵌装的固定方式，主体中段带外螺纹结构，配套六角锁紧螺母，适配常见的1-3mm厚度的设备面板，安装时只需要在面板上开出对应直径的圆孔，将插座从面板正面穿入，背面拧上六角螺母即可完成固定，

　　不需要额外做卡扣位或者焊接固定点，拆装更换都很方便，不会在面板上留下多余的安装痕迹。尾部的接线端采用带孔的扁舌结构，既可以用螺丝压接导线，也能直接挂焊锡焊接线芯，适配0.5-2.5平方毫米的多股软铜线或者单股硬线，接线后不会因为拉扯导线导致松脱，接触面积足够承载常规测试场景下的10A以内持续电流。前端的插接端采用内凹式铜质接触套，内壁带弹性收口结构，和标准4mm香蕉插头匹配的时候，插合到位后接触套会均匀抱紧插头的金属插杆，不会出现偏摆接触的问题，多次插拔后依然能保持稳定的接触压力，不会因为氧化或者弹性衰减导致接触电阻飙升。外层的绝缘部分采用黑色硬质绝缘材质，前端的绝缘裙边比金属接触套高出1mm左右，

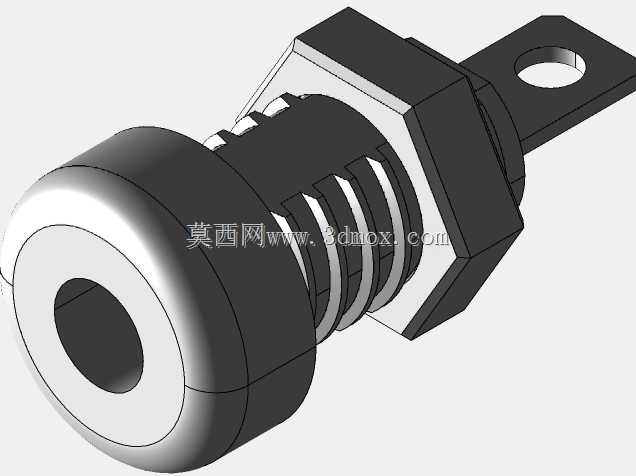

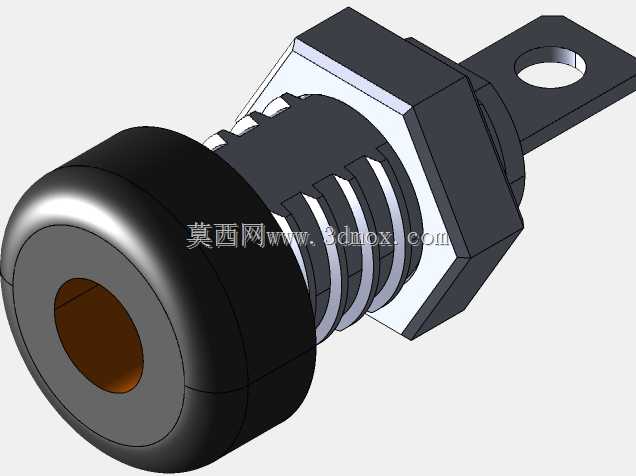

　　插头插合的时候手指不会误碰到带电的金属部分，即使在潮湿的测试环境下，也能避免沿面爬电的风险。主体中段的螺纹部分和绝缘外壳是一体式嵌装结构，拧动锁紧螺母的时候不会带动内部的铜质导通件转动，避免接线端的导线跟着拧转断线。在实际选型使用的时候，要注意面板开孔的尺寸公差控制在±0.1mm以内，开孔边缘不要有毛刺，避免安装时刮伤插座外层的绝缘层；背面的六角螺母拧紧的时候扭矩不要超过1.2N·m，防止力量过大压裂绝缘外壳或者导致螺纹滑牙。如果是用在高压测试场景下，要注意插座之间的面板安装间距不小于12mm，避免高压下相邻插座之间出现空气击穿。这款结构的三维建模过程中，对各部件的配合公差做了严谨设定：铜质接触套和绝缘外壳之间采用过盈配合，

　　过盈量控制在0.02-0.04mm，压装后不会出现相对转动或者轴向窜动；尾部的接线扁舌和中段的导通杆是一体式车削加工，没有拼接焊缝，导通时的电阻更低，大电流通过时的发热量更小。日常在实验台布线、测试治具制作、小型电源设备面板装配的时候，这款插座可以直接替换同规格的老式接线柱，不需要改动原有面板的开孔尺寸，替换成本很低。和裸露的接线柱相比，这种带绝缘防护的香蕉插座插拔更快捷，不需要拧螺丝压线，插上去就能完成导通，拔下来就能断开接线，非常适合需要频繁更换接线的测试场景。另外黑色的绝缘外壳也能和设备面板上的红色、黄色等其他颜色插座做区分，方便操作人员快速识别接线极性，减少接错线的概率。在做结构校核的时候，要注意绝缘材质的耐温范围要覆盖-20℃到80℃，满足常规工业现场和实验室的环境温度要求，不会因为低温变脆或者高温软化导致结构失效。金属导通件采用铜质镀镍处理，表层不容易氧化，长时间暴露在空气中也不会出现接触不良的问题，插拔寿命能达到万次以上，满足设备全生命周期的使用需求。
