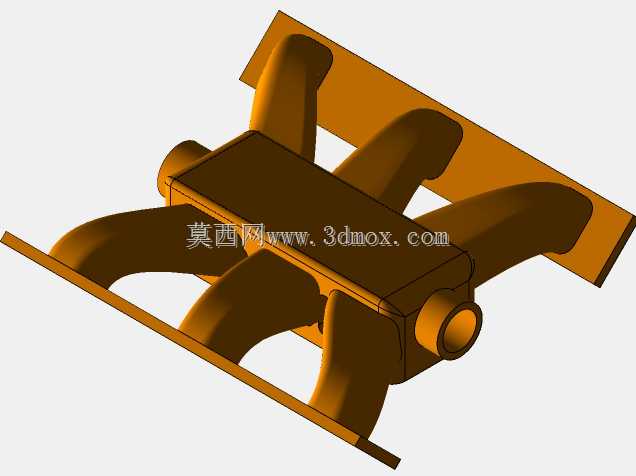

内燃机进气歧管结构三维设计

项目分类:发动机 发布时间:2021-11-08 ID:374957
  • 内燃机进气歧管结构三维设计

  在车用内燃机的动力系统开发环节中,进气歧管是直接决定各缸进气均匀性、充气效率的核心零部件,其结构设计的合理性会直接影响发动机的动力输出特性、燃油消耗水平以及排放表现。不同于早期采用铸铁材质的分体式歧管结构,当前主流的进气歧管多采用集成化设计思路,将稳压腔、各缸进气道、安装法兰面整合为一体结构,减少了连接密封面的数量,降低了进气泄漏的风险,同时也能更好地控制进气道的内壁粗糙度,减少进气过程中的沿程阻力损失。从实际安装边界来看,这类歧管的一侧法兰面需要与气缸盖的进气侧端面精准匹配,法兰面上的螺栓孔位置、密封槽尺寸都需要和缸盖端的安装基准完全对齐,保证装配后密封面的平面度公差控制在合理范围内,避免出现负压状态下的漏气问题;

  另一侧的进气入口则需要与节气门体的安装接口匹配,接口的通径尺寸、定位凸台结构要和节气门的安装尺寸完全适配,保证进气流量的测量精度不受装配偏差影响。在气道布局设计上,这类四缸机型对应的歧管采用了等长度气道设计思路,每个气缸对应的进气道从稳压腔到缸盖进气口的流道长度基本保持一致,同时对气道的弯曲半径做了优化,避免出现过小的弯折角度导致气流在弯道处形成涡流区,减少进气充量的流动损失。稳压腔的容积设计也经过了匹配计算,容积过大会导致进气响应滞后,容积过小则无法有效缓冲节气门开闭过程中的压力波动,影响各缸进气的均匀性,设计时会结合发动机的排量、常用工况转速区间来确定稳压腔的合理容积范围。在实际应用场景中,

  这类进气歧管需要承受进气过程中的负压波动,以及发动机舱内的温度交变环境,因此结构上在气道的弯折处、法兰连接位置都设置了合理的加强筋结构,既可以提升整体的结构刚度,避免发动机运行过程中歧管产生共振异响,也能减少温度变化带来的结构变形量,保证密封面的长期可靠性。歧管上还预留了对应的传感器安装接口,包括进气温度压力传感器的安装孔位、曲轴箱通风管路的接入口、碳罐清洗管路的接入口,这些接口的位置设计需要避开进气主通路的高速气流区,避免气流扰动影响传感器的测量精度,同时也要兼顾整车装配时的管路走线便利性,避免和周边的线束、冷却管路产生运动干涉。从建模逻辑来看,这类歧管的三维设计首先需要确定缸盖进气口、节气门安装面的硬点坐标,

  以此为基准搭建稳压腔的主体轮廓,再逐段构建各缸的进气道曲面,通过流体仿真的结果反复调整气道的截面变化率、弯曲弧度,保证各气道的流量系数偏差控制在工程允许的范围内,之后再整合安装法兰、加强筋、传感器接口等附属结构,最后完成整体的壁厚设计、拔模角度处理,满足后续成型工艺的要求。需要注意的是,歧管的内壁面要尽量做到圆滑过渡,避免出现台阶、锐角等结构,防止气流在这些位置产生分离现象,影响充气效率;同时各气道的出口角度要和缸盖进气道的角度平顺衔接,减少气流进入气缸前的转向阻力。在安装尺寸的校核上,需要预留出歧管和周边部件的间隙,包括和发动机缸盖罩、燃油导轨、点火线圈等部件的静态间隙,以及发动机运行过程中悬置变形带来的动态位移间隙,避免车辆运行过程中出现部件干涉磨损的问题。对于进气歧管的密封结构设计,法兰面的密封筋高度、宽度都要匹配密封垫的压缩量要求,保证螺栓按规定扭矩紧固后,密封垫的压缩率处于合理区间,既能实现可靠密封,又不会因为压缩量过大导致密封垫早期失效。
