航空发动机连杆高精度结构设计

　　在航空活塞式动力装置的曲柄连杆机构中，连杆是承接活塞往复运动与曲轴旋转运动的核心传力构件，其结构合理性直接决定动力输出效率、整机运行可靠性与服役寿命。不同于车用内燃机连杆，航空发动机连杆需要在更高的转速区间、更宽的温度变化范围、更强的交变载荷工况下工作，尤其是通航领域使用的小型航空活塞发动机，连杆不仅要传递燃烧做功冲程的爆发压力，还要承受往复惯性力、离心惯性力的复合作用，因此在结构设计阶段需要对刚度、强度、重量三个核心指标做极致平衡。

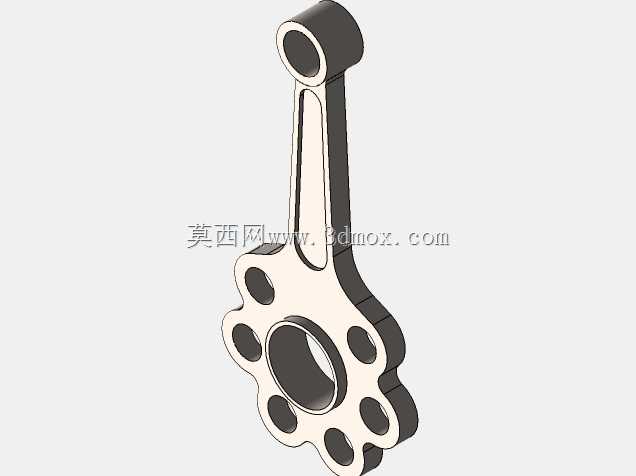

　　从结构形态来看，该连杆采用分体式大端与整体式小端的经典布局，小端为整圆通孔结构，用于安装活塞销，与活塞销座配合传递活塞的往复作用力，设计时小端孔的圆柱度公差需要控制在IT5级以内，避免活塞销在孔内出现偏磨导致的应力集中；小端与杆身的过渡区域采用大圆弧平滑过渡，完全规避直角转接结构，从根源上降低交变载荷下的应力集中系数，防止疲劳裂纹从过渡圆角处萌生。杆身采用工字形截面设计，这种截面形式可以在同等重量下获得最大的抗弯截面模量，适配连杆工作过程中受到的横向弯曲载荷，工字形截面的腹板厚度、翼缘宽度需要根据发动机的额定爆发压力、最高转速做匹配计算，既不能因截面过薄导致杆身失稳弯曲，也不能因截面过厚增加不必要的往复质量，进而增大曲轴平衡块的配重需求，拉高整机重量。

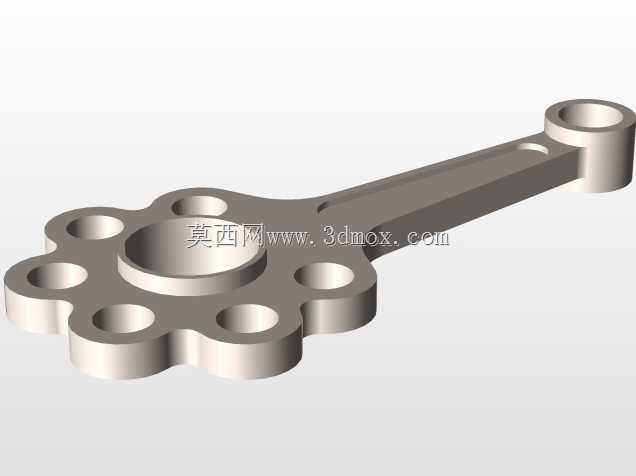

　　大端为剖分式结构，端面上设计有多个均匀分布的螺栓连接孔，用于安装连杆螺栓将连杆盖与杆身紧固，抱紧曲轴的连杆轴颈，连接孔的位置度公差需要严格控制，保证螺栓安装时不出现附加剪切应力；大端与曲轴轴颈配合的内孔表面需要满足高粗糙度要求，通常需要做精镗后珩磨处理，保证轴瓦安装后的贴合度，避免轴瓦出现窜动、偏磨。大端外缘的多个减重孔是航空构件设计的典型特征，在保证大端结构刚度满足螺栓预紧力、离心载荷要求的前提下，去除非承载区域的多余材料，进一步降低连杆的整体往复质量，这些减重孔的边缘都做了倒角处理，避免孔边的应力集中成为疲劳失效的起始点。

　　在实际安装匹配中，连杆的大小端中心距是核心安装尺寸，直接决定发动机的活塞行程与压缩比，设计时该尺寸的公差带需要严格控制，保证同一台发动机的多缸连杆中心距偏差在极小范围内，避免各缸压缩比不一致导致的运转振动；小端孔的内径尺寸需要与所选活塞销的外径做间隙配合设计，保证热态工况下活塞销可以在孔内自由转动，实现载荷的均匀分布；大端孔的内径尺寸需要匹配曲轴连杆轴颈的直径与轴瓦厚度，保证轴瓦安装后的配合间隙符合润滑要求，形成稳定的润滑油膜，降低运转过程中的摩擦磨损。

　　从应用场景来看，这类连杆主要适配小型通用航空活塞发动机，多用于轻型运动飞机、无人机的动力系统，这类动力装置对零部件的重量敏感度极高，每克多余重量都会影响飞行器的有效载荷与续航能力，因此连杆的设计过程中需要反复做拓扑优化，在所有非承载区域去除冗余材料，同时通过有限元分析对每个受力截面做应力校核，确保在最大爆发压力、最高转速工况下，所有区域的安全系数都满足航空部件的设计规范。此外，连杆的大小端孔轴线平行度也是关键形位公差，若平行度超差，会导致活塞在气缸内出现偏磨，不仅会降低气缸的密封性能，还会增大运转阻力，严重时甚至会出现拉缸、活塞卡滞等致命故障，因此在加工与建模过程中，需要对该形位公差做重点标注与校核。杆身的工字形截面走向需要完全顺应力的传递路径，从小端到大端实现截面的平滑渐变，避免截面突变带来的应力突变，保证载荷可以沿着杆身均匀传递到曲轴端，让整个构件的受力状态更加合理，延长部件的疲劳寿命。
