可3D打印阿尔法搅拌式玩具引擎结构

　　这款双缸对置布局的搅拌式玩具引擎，核心定位是面向机械原理科普场景的可3D打印实体教具，同时也可作为桌面级动力演示摆件，适配青少年科创教育、机械结构展示、创客手工制作等多个实际使用场景。不同于工业级搅拌发动机的复杂密封与高强度承压设计，该结构在设计阶段就充分考虑了FDM3D打印的工艺特性，所有零件均做了无支撑打印优化，最小壁厚控制在1.8mm以上，既保证打印过程中不会出现翘曲、断料问题，也能满足手动拨动运转时的结构强度要求，无需额外加装金属嵌件即可完成组装。

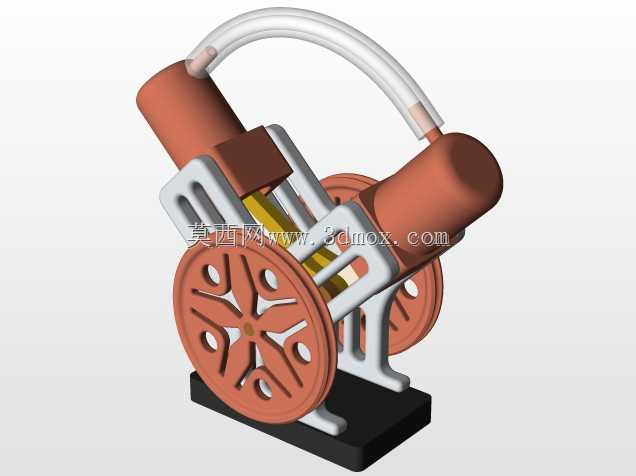

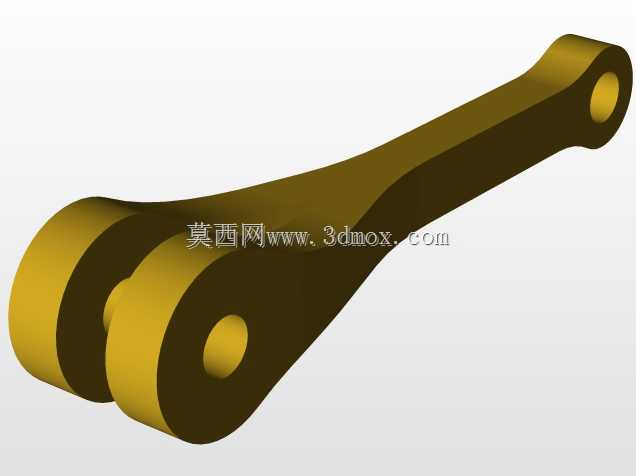

　　从功能特性来看，该结构完整还原了阿尔法型搅拌发动机的核心传动逻辑，两个对称布置的缸体通过中部的曲柄滑块结构与下部飞轮联动，缸体顶部的连通管模拟了真实发动机的工质流通路径，手动拨动侧面飞轮时，两个活塞可在缸体内做规律的往复运动，同步带动搅拌结构完成回转动作，能够直观展示曲柄连杆机构将回转运动转化为直线往复运动的传动过程，帮助学习者快速理解内燃机类动力设备的基础运动原理。整体结构没有设置复杂的配气、点火模拟组件，所有运动副均采用间隙配合设计，打印完成后仅需去除支撑毛刺即可直接组装，无需额外粘接或紧固件固定，装配难度适配零基础创客与低龄学生的动手能力。

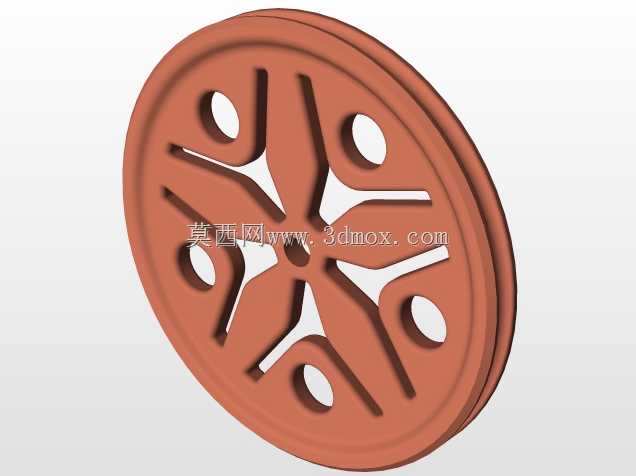

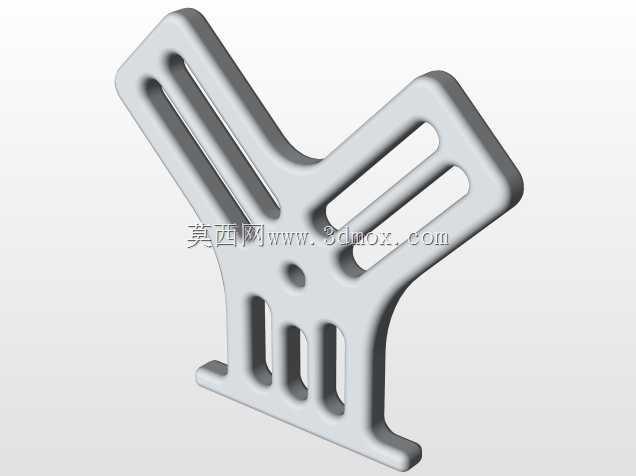

　　设计过程中优先平衡了打印可行性与结构还原度，缸体部分采用圆润过渡的外形设计，避免了尖锐棱角带来的打印层间应力集中问题，下部的带辐条飞轮除了作为运动输入部件外，还利用自身轮缘的重量提供运转惯性，手动拨动后可依靠惯性持续运转3-5圈，提升演示过程的直观性。支撑框架采用镂空式结构设计，在保证整体支撑刚度的前提下，尽可能减少了打印材料的消耗，同时也能让内部的曲柄、活塞等运动部件完全外露，方便观察内部传动关系。底部的安装底座做了平整化处理，可直接放置在桌面使用，也可通过底座预留的四个小孔加装螺丝固定在展示板或科创作品台面上，安装边界尺寸控制在150mm×100mm×120mm范围内，适配常规桌面3D打印机的成型尺寸，无需拆分大件即可一次性打印所有零件。

　　在实际应用场景中，该结构除了作为科普教具使用外，也可作为小型蒸汽动力模型、气动动力模型的核心动力单元替换件，外接低压气源后即可实现自动运转，无需手动拨动。结构中所有运动副的配合间隙均按照0.2mm的标准预留，适配PLA、ABS等常规3D打印材料的收缩率，不会出现打印后装配卡滞或间隙过大松脱的问题。缸体与活塞的接触面做了微弧面处理，减少运动过程中的摩擦阻力，无需额外添加润滑脂即可实现顺畅运转，避免了润滑油脂污染展示台面的问题。顶部的连通管采用半圆弧过渡设计，既还原了真实阿尔法发动机的管路布局特征，也可作为手持搬运的受力结构，搬运过程中不会出现管路断裂的问题。
