啮合传动用端面螺纹轮结构设计

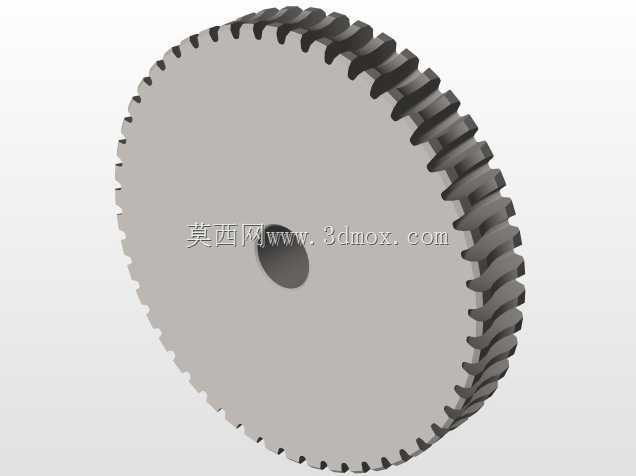

　　在轻载进给机构、小型调节装置、精密微调模组这类需要把连续旋转输入转化为受控轴向位移或者定比传动输出的场景里，这类端面布齿的螺纹轮是很常见的核心啮合零件，它和配套的螺纹螺钉组成啮合副，不需要额外的导向转换结构就能完成运动形式的切换，相比传统的丝杠螺母副，它的结构更紧凑，占用的径向安装空间更小，适合在安装边界受限的小型设备里使用。从实际选型和装配的角度看，这类零件的设计首先要匹配啮合副的螺距参数，轮体端面的齿形是和配套螺纹螺钉的牙型完全适配的，齿廓的渐开线或者梯形轮廓精度直接决定了传动过程中的背隙大小，要是用在对进给精度要求高的微调场景，齿面的粗糙度和形位公差还要做进一步的收敛控制，避免啮合过程中出现卡滞或者空程过大的问题。

　　轮体中心的通孔是核心安装基准，设计的时候这个孔的公差一般选H7级的基孔制配合，和配套的安装轴做间隙或者过渡配合，装配的时候要保证轮体的端面跳动在允许范围内，不然旋转过程中齿面啮合的接触区会不断偏移，轻则加快齿面磨损，重则出现跳齿、传动中断的问题。轮体的外径尺寸是根据传动比和啮合行程来确定的，齿圈分布在轮体靠近外缘的区域，中心保留足够的实体区域来保证安装后的结构强度，不会因为传动扭矩出现轮体变形。和普通的圆柱齿轮不同，这个零件的齿是沿着轮体轴向方向凸起排布在端面上的，啮合的时候接触应力是沿着齿的侧面分布，所以设计的时候齿根的圆角要做合理的过渡，避免应力集中导致断齿，尤其是在频繁正反转的传动场景里，齿根的疲劳强度是校核的重点。

　　在实际应用里，这类零件常出现在光学仪器的微调机构、小型包装设备的进给调节单元、老式机床的刻度调节模组里，它不需要复杂的支撑结构，直接通过中心孔固定在转轴上，和径向布置的螺纹螺钉啮合，当螺纹轮随轴旋转的时候，就能带动螺钉做轴向的直线移动，反过来当螺钉被驱动旋转的时候，也能带动螺纹轮做定角度的旋转，运动转换的效率比传统的斜面凸轮结构更高，传动比也更稳定。设计这类零件的时候，首先要确定配套螺钉的螺纹参数，包括牙型角、螺距、大径小径尺寸，然后根据需要的传动行程确定轮体上有效啮合齿的分布范围，齿的数量要保证在整个运动行程里始终有至少2-3个齿处于啮合状态，避免出现传动脱开的问题。轮体的厚度要根据传递的扭矩来计算，要是传递的扭矩不大，

　　轮体可以做的更薄，进一步压缩轴向安装空间，要是需要传递稍大的扭矩，除了增加轮体厚度，还可以在齿面做淬火处理提升表面硬度，延长零件的使用寿命。安装的时候要注意啮合副的中心距，螺纹轮的中心和螺钉的轴线要保持垂直，两者的中心距偏差要控制在齿侧间隙允许的范围内，不然会出现齿面单侧受力过大的问题，加快磨损速度。另外这类零件的齿形加工一般采用铣削成型的工艺，小批量生产的时候也可以用3D打印做原型验证，验证啮合顺畅度和传动行程是否符合设计要求，确认参数无误后再开模或者做机加工量产。在日常的设备维护里，这类啮合副需要定期添加润滑脂，减少齿面的摩擦磨损，要是长期在有粉尘的环境里使用，最好在啮合区域加简单的防尘罩，避免粉尘进入齿面造成磨粒磨损，缩短零件的更换周期。很多新手设计这类零件的时候容易犯的错误是直接照搬普通齿轮的齿形参数，忽略了和螺纹螺钉牙型的匹配，导致装配后啮合间隙过大或者根本装不进去，还有的会把中心孔的位置做偏，导致轮体旋转的时候齿面和螺钉的啮合深度不断变化，出现传动卡顿的问题，这些都是在建模和出图的时候需要重点校核的尺寸。
