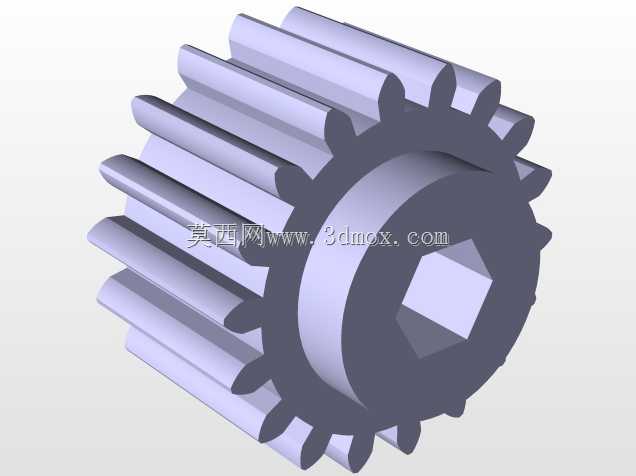

内六角孔直齿圆柱传动齿轮结构

　　这款直齿圆柱齿轮是机械传动系统里应用极广的基础传动元件，区别于斜齿、人字齿等其他齿形的齿轮，它的齿向与齿轮轴线完全平行，不存在轴向分力，安装调试时不需要额外考虑轴向载荷的抵消结构，对支撑轴承的选型要求更简单，在中小载荷、定传动比的平行轴传动场景里适配性极强。从实际应用场景来看，这类齿轮常见于小型自动化设备的动力传输链路、轻工机械的进给机构、手动工具的传动组、小型输送线的驱动端，还有部分教具类机械演示装置里也会大量采用，因为直齿的啮合过程直观，传动比计算简单，装配容错率相对更高，不需要像斜齿轮那样严格控制螺旋角的配对精度。

　　从结构设计逻辑来看，这款齿轮采用了内六角孔作为安装配合接口，这种设计和常见的平键连接圆孔、花键孔有明显区别，内六角孔的配合面为六个均匀分布的平面，传递扭矩时接触面受力均匀，不存在平键连接的键槽应力集中问题，同时安装时不需要额外加工键槽，直接将齿轮套在对应规格的外六角轴上即可完成周向固定，轴向可以通过卡簧或者轴肩实现限位，拆装效率很高，非常适合需要频繁更换传动比、调整传动位置的模块化设备。齿形部分采用标准渐开线齿廓设计，齿顶高、齿根高都符合通用直齿轮的参数规范，啮合时重合度满足平稳传动的要求，不会出现卡齿、传动卡顿的问题，齿根处做了标准的圆角过渡，避免长期交变载荷下出现齿根断裂的疲劳失效问题。

　　从安装边界与尺寸适配角度来说，这类齿轮的轴向厚度、齿顶圆直径、分度圆直径都和设计传动比直接挂钩，选型时首先要确认配对齿轮的模数、压力角完全一致，否则无法正常啮合，会出现严重的齿面磨损甚至打齿问题。内六角孔的尺寸公差需要和配套的六角轴做对应配合，一般传动场景采用间隙配合方便拆装，如果是重载正反转的场景则需要选用过渡配合，避免传动间隙带来的回程误差。齿轮的端面和轴肩的贴合面需要保证平面度，安装后要检查齿轮的径向跳动和端面跳动，跳动量过大会导致啮合时齿面受力不均，局部磨损加快，同时传动噪音会明显升高。

　　在实际使用过程中，这类直齿轮的润滑要求相对简单，开式传动场景可以定期涂抹润滑脂，闭式传动箱内则可以采用润滑油浸油润滑，因为没有轴向力，支撑端选用普通深沟球轴承即可满足使用要求，不需要额外配置推力轴承。和斜齿轮相比，它的传动噪音会稍大一点，但是加工成本更低，滚齿、插齿都可以完成加工，甚至小型的3D打印也能快速制作样件用于原型验证，对于研发阶段的设备调试来说非常友好。另外这种内六角安装的设计，也让它可以直接适配标准的内六角扳手类工具的改装结构，在一些手动调节的机构里，不需要额外做连接结构，直接将齿轮套在六角调节杆上就能实现转动调节的动力传递，减少了零件数量，也降低了装配的复杂度。

　　在结构细节上，齿轮的轮毂部分和齿圈部分的厚度做了合理分配，轮毂部分的厚度满足内六角孔的受力要求，不会因为扭矩过大导致孔位变形，齿圈部分的宽度和轮毂宽度保持一致，整体结构紧凑，不会占用过多的安装空间，对于安装空间受限的小型设备来说非常友好。齿顶部分没有做额外的修缘处理，适合常规转速的传动场景，如果是用于高速传动场景，可以在现有模型基础上对齿顶做微量修缘，降低啮合时的冲击，进一步提升传动平稳性。
