带键槽锥齿轴齿轮传动构件

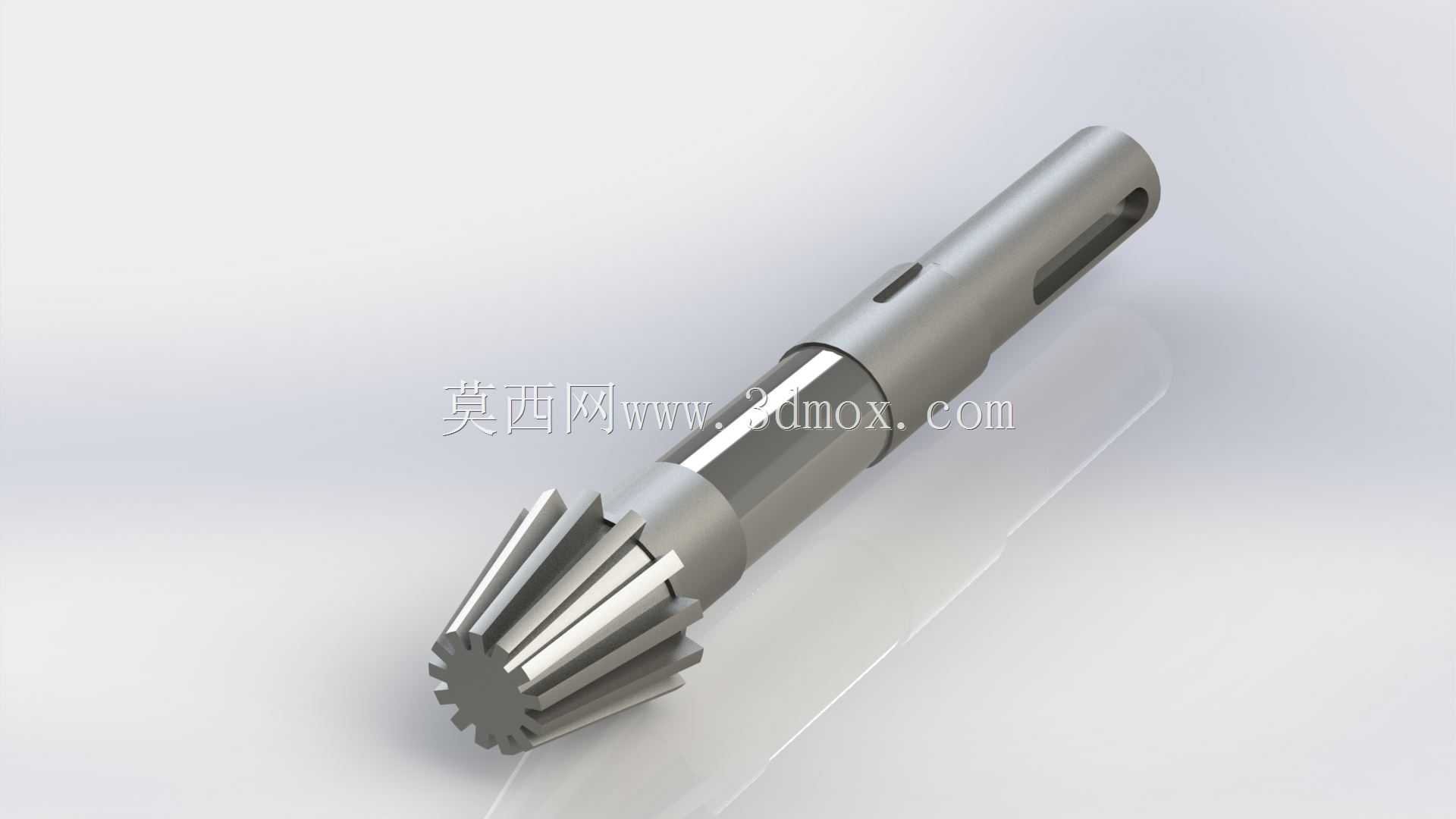

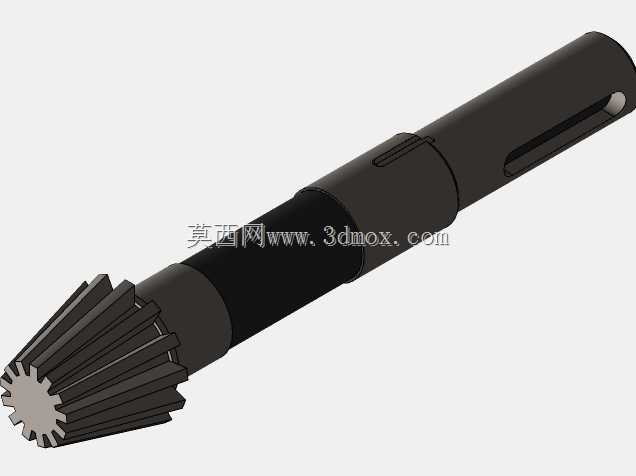

　　在各类需要交错轴动力传递的机械传动场景中，这类带锥齿结构的轴齿轮是核心传力构件，常见于中小型减速器、机床进给箱、农业机械传动箱、轻工设备动力传输单元中，承担着改变传动方向、传递旋转扭矩的核心作用。不同于分体式装配的齿轮与轴结构，该构件采用齿轮与轴身一体化设计，从根源上避免了齿轮与轴配合处的键连接失效、装配间隙带来的传动回差问题，在转速偏高、传动精度要求中等、安装空间受限的工况下优势十分明显。从结构设计逻辑来看，轴身部分预留的两处键槽是安装定位的核心结构，较长的一处键槽用于安装传动端的联轴器或者带轮，实现动力的输入或输出，较短的一处键槽则用于配套轴承内圈的轴向定位辅助，或是相邻传动零件的周向固定，

　　两处键槽的位置排布充分考虑了轴系零件的装配顺序，装配时可从轴的光轴端依次推入轴承、定位套、外接传动件，不会出现结构干涉问题。轴身的直径分段采用阶梯轴设计思路，不同轴径的台阶面直接作为轴承、传动零件的轴向定位面，减少了额外轴套、挡圈的使用，既压缩了轴系整体的轴向安装尺寸，也降低了装配环节的零件数量，提升了轴系整体的可靠性。端部的锥齿轮采用等径锥齿结构，齿形经过参数化建模优化，齿向误差、齿形公差均按照通用机械传动的精度等级设计，啮合时齿面接触面积可达到齿面的70%以上，能够有效降低局部应力集中，减少长期运行后的齿面磨损。齿根部分做了圆弧过渡处理，避免铣齿加工时的应力集中缺陷，提升了齿轮部分的抗弯曲疲劳强度，

　　在承受冲击载荷时不容易出现断齿问题。从安装边界来看，轴身的光轴段直径匹配常用的深沟球轴承或者圆锥滚子轴承内孔尺寸，设计时预留了轴承安装的导入倒角，装配时不会刮伤轴承内圈的配合面；轴端的倒角设计也方便零件的推入装配，减少装配时的卡滞问题。锥齿轮部分的最大齿顶圆直径与轴身直径的比例经过优化，既保证了齿轮部分的啮合强度，也不会因为齿顶圆过大导致相邻轴系零件的安装空间被挤占，在有限的箱体内腔中可以紧凑排布。在实际工况应用中，这类轴齿轮通常搭配对应的锥齿轮组成90度交错轴传动副，输入轴的旋转动力通过锥齿啮合传递到垂直方向的输出轴，传动效率可达到95%以上，在额定扭矩范围内运行时，传动噪声控制在工业设备允许的范围内，长期运行的维护成本较低。

　　建模过程中，轴身的同轴度、各阶梯轴段的圆柱度、键槽的对称度均按照机械设计手册的公差要求做了参数化约束，锥齿轮部分的齿形按照标准渐开线锥齿参数生成，啮合间隙控制在合理范围内，既不会因为间隙过大导致传动冲击，也不会因为间隙过小出现运转卡滞、齿面异常磨损的问题。轴身的表面粗糙度要求按照配合面与非配合面做了区分，轴承配合面、键槽侧面的粗糙度要求更高，非配合的轴段表面则可以适当降低要求，兼顾加工成本与使用性能。这类一体化轴齿轮相比分体装配结构，省去了齿轮与轴的装配工序，也消除了配合面之间的微动磨损风险，在中小功率的传动场景中使用寿命更长，故障点更少，是机械传动结构设计中十分常用的集成化传动构件。
