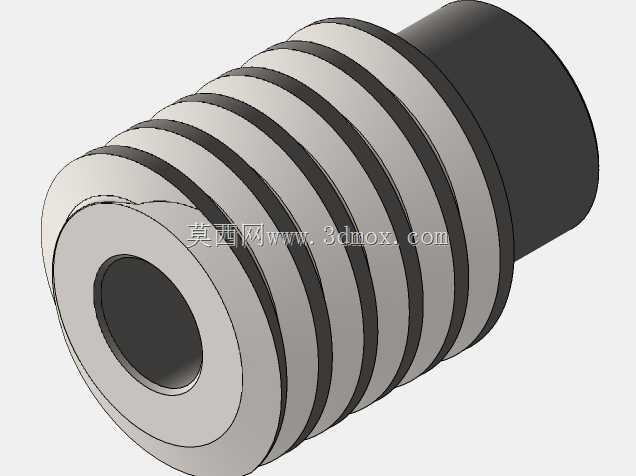

中空轴式多头啮合蜗杆传动构件

　　在各类需要大传动比、低噪音运行的传动场景中，这类中空结构的蜗杆是核心啮合传动部件，常见于中小型输送设备的减速单元、精密分度机构的进给传动组、小型自动化生产线的转角传动模块，也会配套在轻工机械的卷绕机构、包装设备的送料传动链中，承担交错轴之间的旋转运动传递，通过与配对蜗轮的齿面啮合，实现高减速比的动力传输，相比平行轴齿轮传动，单级即可实现10-60的传动比，结构紧凑性优势明显，适合安装空间受限的设备布局。

　　从实际使用的功能特性来看，该蜗杆采用中空轴设计，中心通孔可直接穿装传动轴或者走线，省去额外的轴套连接结构，能有效压缩传动组件的轴向安装尺寸；齿部采用等距螺旋齿形，齿面经过啮合接触区优化，啮合过程中同时参与接触的齿对数多，传动平稳性优于普通圆柱齿轮，运行时的冲击和噪音更小，适合对运行静谧性有要求的民用设备、办公类机械传动场景。齿部的螺旋升角经过匹配计算，和配对蜗轮啮合时可实现反向自锁特性，即只能由蜗杆带动蜗轮，无法由蜗轮反向驱动蜗杆，这一特性在提升机构、倾斜送料机构中可省去额外的制动结构，避免负载下坠的风险，提升设备运行的安全性。

　　设计过程中，首先要确定的是安装边界尺寸：蜗杆的轴端直径和配套轴承的内孔尺寸匹配，齿顶圆直径需要和蜗轮的中心距对应，保证啮合侧隙在合理区间，侧隙过大会导致传动回程误差大，影响分度、进给类场景的定位精度，侧隙过小则会导致齿面润滑不足，运行时磨损加剧，温升过快。中空内孔的直径根据穿装轴的直径或者走线空间确定，孔壁厚度要满足扭矩传递的强度要求，避免长期受扭出现孔壁变形。齿部的加工精度等级根据使用场景确定，普通动力传动场景选8级精度即可满足要求，精密分度场景则需要提升到7级精度，同时控制齿面的粗糙度，减少啮合磨损。

　　外形结构上，该蜗杆分为轴段和齿段两部分，一侧的光轴段用于安装支撑轴承，承担径向和轴向的传动载荷，齿段的螺旋齿均匀分布，齿根和轴段之间做了过渡圆角处理，避免应力集中导致的轴段断裂；齿部的端面做了倒角处理，方便装配时和蜗轮的啮合导入，避免装配过程中磕碰齿顶。安装时需要保证蜗杆的轴线和配对蜗轮的轴线空间垂直，中心距误差控制在允许公差范围内，否则会出现齿面偏载，局部接触应力过大，导致齿面过早点蚀、磨损，缩短传动组件的使用寿命。

　　日常设备维护中，这类蜗杆传动副通常采用脂润滑或者油浴润滑，根据运行转速选择合适的润滑方式，转速低于1000r/min时可采用锂基脂润滑，定期补充润滑脂即可，高转速场景则需要采用润滑油油浴润滑，保证齿面之间形成稳定的油膜，降低摩擦损耗。相比普通圆柱齿轮传动，蜗杆传动的齿面滑动摩擦占比更高，因此对润滑的要求更严格，润滑不足会快速导致齿面胶合失效，这也是结构设计和设备维护中需要重点关注的点。在选型匹配时，需要根据传递的额定扭矩、输入转速、传动比要求确定蜗杆的模数、头数，单头蜗杆传动比大、自锁性好，但是传动效率偏低，适合低转速、不频繁正反转的场景，多头蜗杆传动效率更高，但是自锁性会下降，适合需要较高传动效率、连续运行的动力传输场景。
