带双色贴标塑料饮用瓶结构设计

　　日常快消品的液体包装容器中，PET吹塑瓶是应用占比极高的品类，这款带双色贴标区域的塑料瓶，主要面向碳酸类、瓶装饮用水类饮品的灌装生产场景适配，可对接常规旋转式灌装机的卡瓶工位，适配现有主流瓶装饮品生产线的输送、灌装、旋盖、贴标全流程工位，无需额外调整生产线的定位治具。从结构设计逻辑来看，瓶身整体采用三段式变径设计，瓶口位置采用标准的螺纹瓶口结构，螺纹牙型采用通用的多头梯形牙，适配市面常规的塑料防盗盖，旋合扭矩控制在常规瓶装饮品的标准区间，封盖后可满足正压、负压工况下的密封要求，避免灌装后运输、存储过程中出现漏液、瓶盖松脱问题。瓶身上段靠近瓶口的位置做了收窄处理，形成符合人体工学的握持区，单手握持时手指可自然贴合收窄段的曲面，

　　提升消费者手持饮用时的贴合度，减少滑脱概率。瓶身中段为标签粘贴区域，特意设计了上下两道环形的凸起限位筋，贴标过程中标签的上下边缘可贴合限位筋定位，避免高速贴标时标签出现偏移、褶皱问题，同时双色标签的分界位置对应瓶身的曲面过渡段，贴标后标签可完全贴合瓶身弧度，不会出现翘边、气泡等贴标缺陷。瓶身下段采用多瓣式的底脚结构，也就是常见的PET瓶花瓣底设计，这种结构一方面可以提升瓶底的结构强度，在灌装碳酸饮品时，瓶内的正压会均匀分散到各个底脚的筋位上，避免瓶底出现鼓胀变形，导致瓶子无法平稳直立放置；另一方面，多瓣底的凹槽结构可以在输送线上增加瓶身与输送链板的摩擦力，减少高速输送过程中瓶子倒瓶、卡瓶的概率。从安装与适配边界来看，

　　瓶身的最大外径控制在常规瓶装饮品的标准尺寸区间内，可适配现有灌装机的星轮卡槽尺寸，瓶身总高度也匹配常规旋盖头、贴标机的高度调节范围，生产线换型时仅需调整少量定位参数即可完成适配，无需更换专用治具。瓶身的壁厚设计采用梯度分布，瓶口位置因为要和瓶盖配合，壁厚相对较厚，保证螺纹的结构强度，避免旋盖时螺纹滑牙；瓶身中段的壁厚做了减薄处理，在保证结构刚度满足堆码要求的前提下，尽可能降低原材料的用量，控制单瓶的生产成本；瓶底位置因为要承受直立放置的压力以及内部正压的作用，壁厚相对中段更厚，同时底脚的过渡位置全部采用大圆角过渡，避免吹塑成型时出现应力集中，导致跌落测试时瓶底开裂。在实际使用场景中，这款瓶型既可以用于常温灌装的饮用水、茶饮类产品，

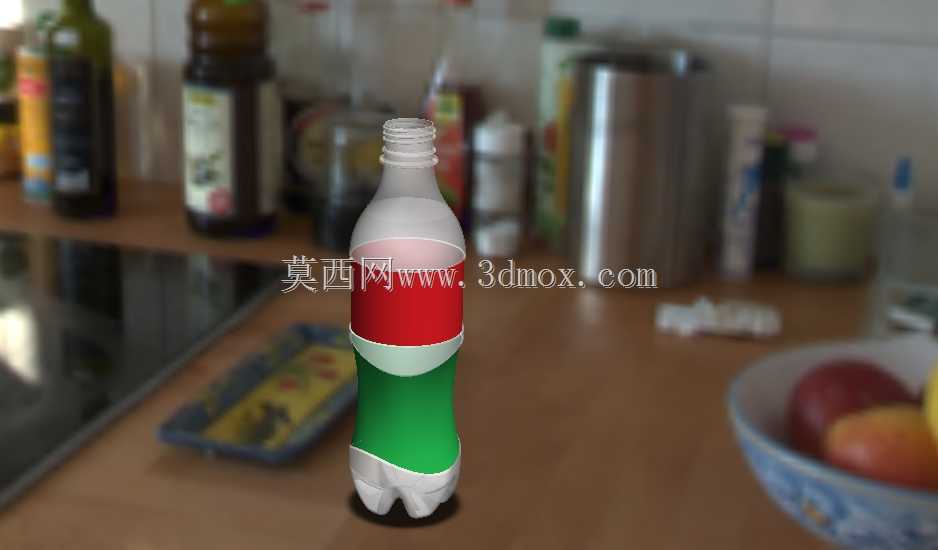

　　也可以适配低温碳酸饮品的灌装工况，瓶身的材料采用食品级PET材质，吹塑成型后内壁的粗糙度满足食品接触材料的要求，不会和饮品发生反应影响口感。堆码测试场景下，瓶身的垂直载荷可满足常规仓储堆码的层数要求，上下瓶堆叠时，上方瓶子的底脚可以嵌入下方瓶子的瓶口凹陷位置，提升堆码的稳定性，避免仓储运输过程中堆垛滑落。另外，瓶身的曲面设计在做渲染验证时，可直观展示贴标后的实际效果，方便包装设计人员提前评估标签配色、图案和瓶型的匹配度，减少开模后的试错成本，整个建模过程中所有的曲面过渡都做了曲率连续处理，导出的模型可直接导入吹塑模具的设计软件中，作为模具型腔设计的参考依据，减少模具设计阶段的曲面重构工作量。
