包装设备用螺纹连接式拉伸套结构

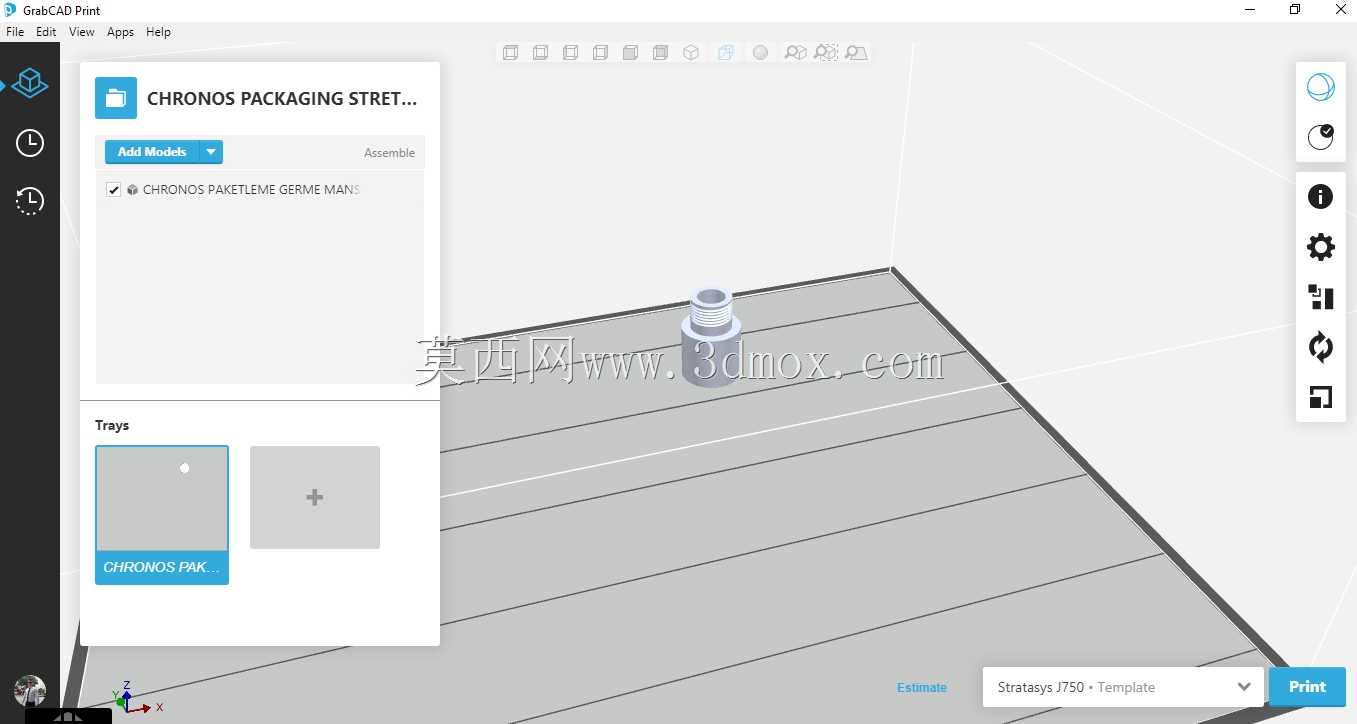

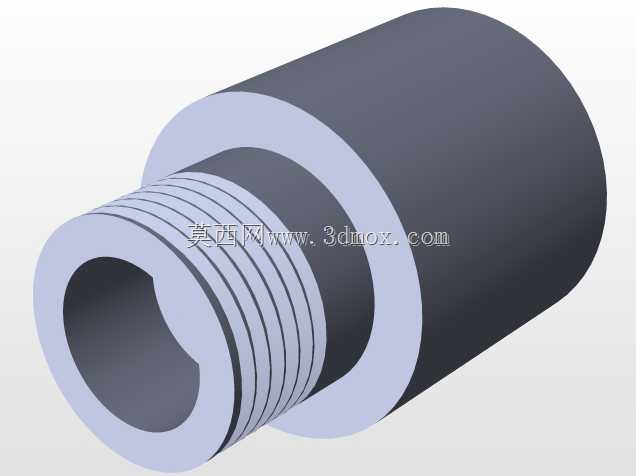

　　在连续式包装生产线的物料封装工位，这类带外螺纹的拉伸套是衔接膜料牵引机构与成型导向筒的核心衔接构件，日常运行中需要持续承受包装膜拉伸过程带来的径向张紧力与轴向往复拖拽载荷，同时还要适配不同厚度包装膜走料时的微量形变补偿需求，避免膜料在牵引拉伸过程中出现跑偏、褶皱甚至扯断的问题，直接影响整线包装工序的成品合格率与运行稳定性。从结构设计逻辑来看，该零件采用阶梯式空心套筒构型，大直径端为光滑圆柱面，用于和包装机的成型架定位孔做过渡配合安装，安装时依靠端面贴合实现轴向定位，不需要额外设计定位凸台就能保证装配后与牵引辊组的同轴度误差控制在0.1mm以内，减少膜料走偏的概率；小直径端加工有连续等距外螺纹，用于和张紧调节螺母配合，

　　通过旋转螺母就能微调拉伸套与牵引胶辊之间的间隙，适配0.02mm到0.12mm厚度区间的PE、PVC等常用包装膜料的拉伸需求，不需要更换整套构件就能完成不同规格包装产品的参数切换，能大幅降低产线换型的调试时长。零件的内孔为等径直通孔设计，孔径尺寸根据常规包装膜的展开幅宽做匹配，内壁做了高光洁度处理，粗糙度控制在Ra1.6以下，避免膜料高速走料时被内壁毛刺刮伤，同时内孔边缘做了R0.5的圆角过渡，消除锐边对膜料的剪切风险。从安装边界来看，该拉伸套的总长度控制在适配常规立式包装机成型架的安装空间范围内，大端外径与安装孔的配合公差选H7/h6，装配时不需要额外打胶或者加装键销，依靠配合面的摩擦力就能承受常规运行下的扭矩载荷，

　　后期维护拆卸也十分便捷，只需要松开端部的锁紧螺母就能将构件从安装位抽出，清理残留的膜料碎屑或者更换磨损的密封件。在实际工况适配性上，零件主体选用耐磨尼龙或者45号钢做表面发黑处理，前者适合食品类包装产线，满足卫生级要求同时自重较轻，能降低牵引机构的负载；后者适合重载工业包装产线，耐磨性能更好，长期运行下螺纹段不会因为频繁调节出现滑牙问题。设计过程中特意将螺纹段的长度预留了30%的调节余量，避免张紧力调节到极限位置时出现螺母脱扣的问题，同时大端与小直径段的衔接位置做了锥面过渡，减少应力集中，即使在设备急停带来的瞬时冲击载荷下，也不会出现衔接处断裂的问题。这类拉伸套除了用在常规的食品、日化产品包装线上，

　　在工业零部件的热收缩包装工位也能适配，只需要根据对应的膜料幅宽调整内孔尺寸与螺纹规格，就能直接移植到不同型号的包装设备上，不需要重新做整体结构的构型设计，零件的结构工艺性较好，不管是采用机加工还是注塑成型工艺都能快速批量生产，尺寸一致性容易控制，不需要做复杂的后续二次加工就能满足装配精度要求。日常运维过程中，只需要定期检查螺纹段的磨损情况以及大端配合面的形变情况，当螺纹磨损量超过0.2mm或者配合面出现明显凹痕时再做更换，常规工况下的使用寿命能达到8000小时以上，能有效减少包装产线的易损件更换频次，降低设备运维成本。
