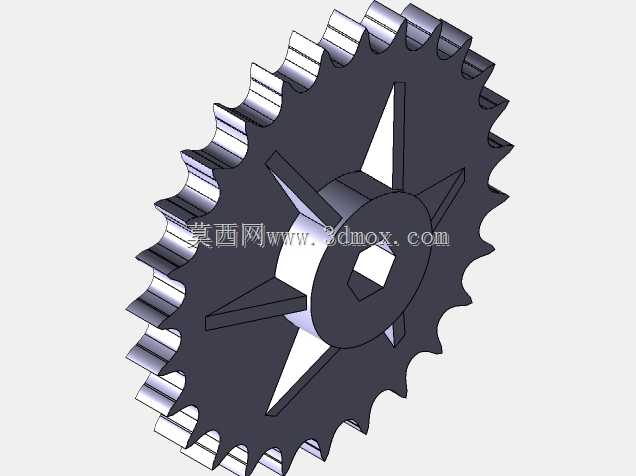

带辐条方孔安装式传动链轮结构设计

　　在各类链传动系统的设计选型环节，链轮作为和链条直接啮合的核心传力部件，其结构合理性直接决定整套传动机构的运行寿命、传动精度与维护成本，这类带辐条的方孔安装链轮，多应用在中小载荷的输送线、农用机械辅传、轻工设备传动单元中，相比实心轮体结构，辐条式设计能在保证轮体结构强度的前提下大幅降低自身重量，减少传动过程中的转动惯量，降低驱动端的启动负载冲击。

　　从实际安装边界来看，该链轮采用中心方孔配合平键的安装形式，方孔的对边尺寸公差需要严格匹配对应传动轴的安装轴径，避免出现配合间隙过大导致的传动冲击、键槽压溃问题，或是配合过紧导致的装配困难、运行过程中轮体应力集中开裂。轮体上的六根三角截面辐条均匀分布在轮毂与轮缘之间，辐条的截面厚度经过受力校核，能够承受链条啮合过程中产生的径向载荷与周向扭矩，同时三角截面的结构相比矩形辐条，能更好地分散应力，避免辐条与轮毂、轮缘连接位置出现应力集中导致的疲劳断裂。

　　轮缘部分的齿形是按照对应链条的节距、滚子直径参数设计的，齿廓曲线采用三圆弧一直线的标准链轮齿形，保证链条滚子进入和退出啮合时能够平滑过渡，减少啮合过程中的冲击、噪音与链条磨损。齿顶部分做了倒角处理，避免链条在高速传动或者轴系存在少量同轴度误差时，出现卡链、跳齿的故障。在实际应用场景中，这类链轮常搭配单排短节距精密滚子链使用，适合两轴中心距较大、不适合采用齿轮传动的布局场景，比如包装生产线的工件输送机构、小型农机的籽粒输送单元、自动化仓储的物料移载机构中，都能见到这类结构链轮的应用。

　　设计这类链轮时，首先需要根据传动系统的传递功率、输入转速、传动比确定链轮的齿数、节距参数，齿数选择需要避开偶数齿和链条链节数的公约数，减少同一轮齿反复啮合同一链节导致的不均匀磨损；其次要根据安装轴的尺寸确定轮毂的直径、方孔的尺寸与键槽规格，轮毂的轴向长度需要保证轮体安装后不会出现轴向窜动，同时要给轴端挡圈或者锁紧螺母留出足够的安装空间。辐条的数量和截面尺寸需要结合轮体的受力情况做有限元校核，保证在额定载荷下，轮体的最大应力低于材料的许用应力，同时控制轮体的形变量在允许范围内，避免因轮体变形导致齿形错位、啮合失效。

　　在实际装配调试时，需要保证配对的两个链轮的端面共面度误差在允许范围内，两轴的平行度也要控制在公差要求内，否则会加剧链条和轮齿的偏磨，甚至出现脱链故障。轮齿部分通常会做表面淬火处理，提升齿面的硬度与耐磨性，轮毂和辐条部分则保留调质后的综合力学性能，保证整体的韧性，能够承受一定的冲击载荷。相比齿轮传动，链传动的链轮不需要严格的中心距公差，安装调试的门槛更低，同时在多尘、有少量油污的恶劣工况下适应性更强，不需要像齿轮传动那样做完全封闭的润滑防护，在很多开放式的传动场景中具备更高的应用性价比。

　　这类辐条式链轮相比孔板式链轮，减重效果更明显，适合转速相对较高、对转动惯量控制有要求的传动场景，比如在一些需要频繁启停的输送机构中，更低的转动惯量能够减少驱动电机的启动电流，降低能耗，同时减少启停过程中对链条的冲击载荷，延长整套传动系统的维护周期。在设计建模过程中，齿形的参数化绘制是核心环节，需要准确对应所选链条的参数生成齿廓曲线，保证齿形的加工精度，辐条与轮毂、轮缘的连接位置需要做圆角过渡，避免加工和使用过程中出现应力集中，中心方孔的棱角位置也要做倒角处理，方便装配时的导入，同时避免锐边划伤安装轴的表面。
